13.22 FILET
T
A
T
URA A
S
SIALE (ciclo
831)

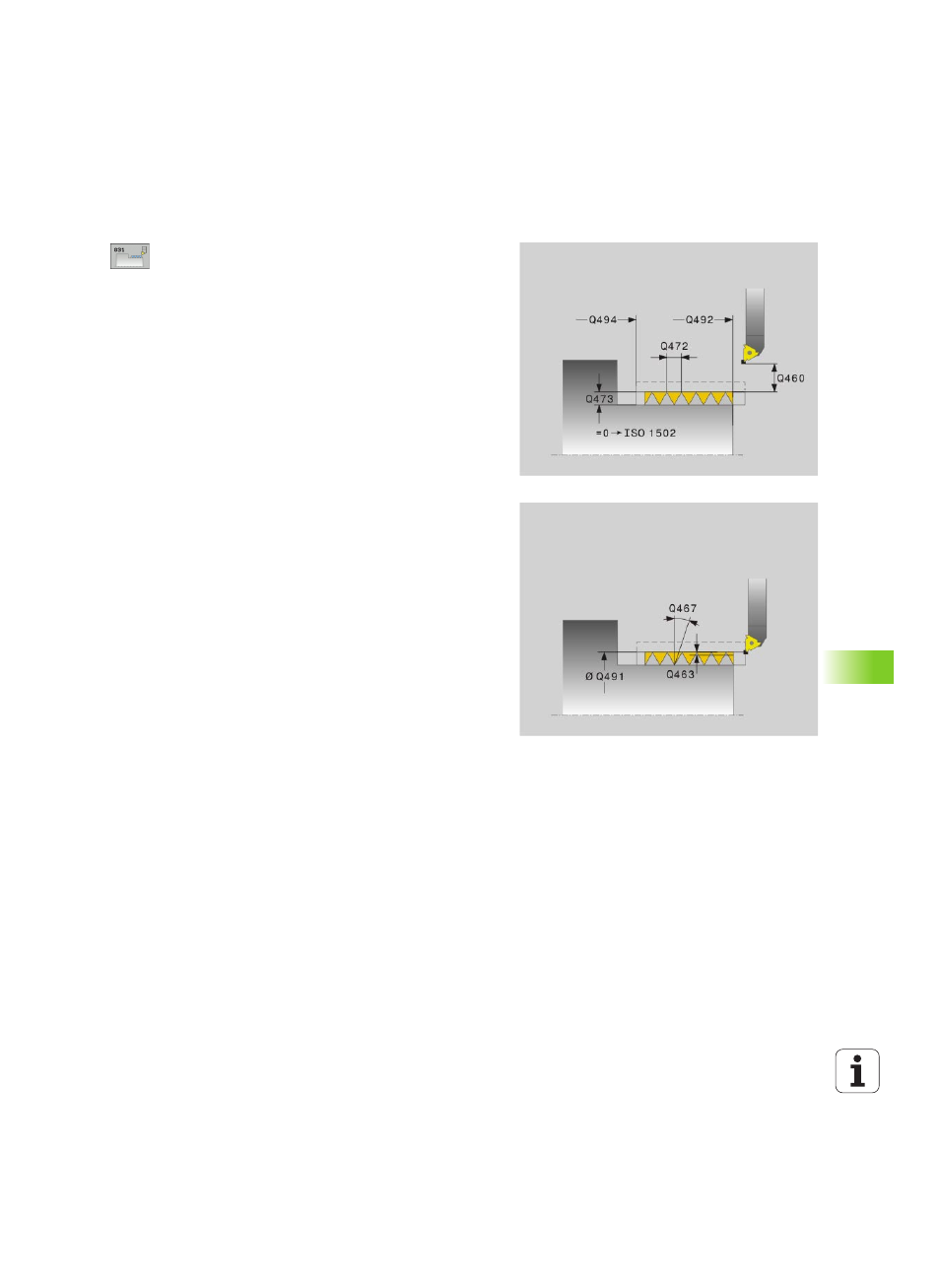

Parametri ciclo
U POSIZIONE FILETTO Q471: definizione della posizione
del filetto:
0: filetto esterno
1: filetto interno
U DISTANZA DI SICUREZZA Q460: distanza di sicurezza in
direzione radiale e assiale. Nella direzione assiale la
distanza di sicurezza consente di accelerare (percorso
di imbocco) alla velocità di avanzamento
sincronizzata.
U DIAMETRO FILETTO Q460: definizione del diametro del
filetto. Per filetto esterno (Q471==0) viene indicato il
diametro nominale. Per filetto interno (Q471==1) viene
indicato il diametro del filetto.
U PASSO FILETTATURA Q472: passo della filettatura
U PROFONDITA' FILETTO Q473: profondità del filetto
riferita al raggio. All'immissione di 0 il controllo
numerico presuppone la profondità sulla base del
passo di un filetto metrico.
U INIZIO PROFILO Z Q492: coordinata Z del punto di
partenza
U FINE PROFILO Z Q494: coordinata Z del punto finale
inclusa l'uscita del filetto Q474.
U USCITA FILETTO Q474: lunghezza del percorso sul
quale a fine filetto il sollevamento viene eseguito dalla
profondità attuale al diametro del filetto Q460.
U PROFONDITA' DI TAGLIO MAX Q453: incremento
massimo in direzione radiale con riferimento al raggio.
U ANGOLO INCREMENTO Q467: angolo al quale viene
eseguito l'incremento Q453. L'angolo di riferimento è
la perpendicolare all'asse rotativo.
