HEIDENHAIN TNC 640 313
13.12 T
O
RNITURA GRADINO RADIALE ES
TESA (ciclo 822)
13.12 TORNITURA GRADINO
RADIALE ESTESA (ciclo 822)

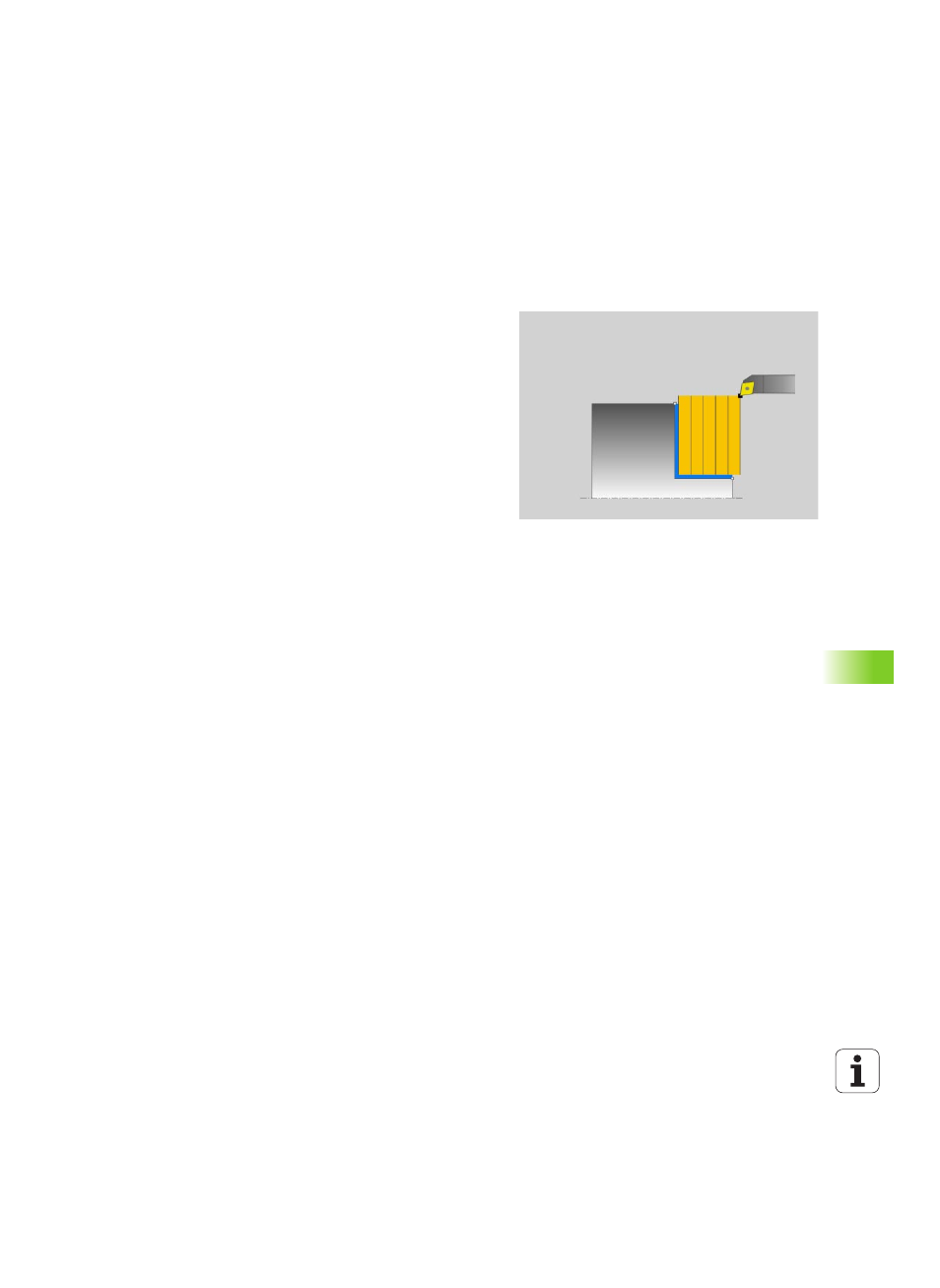

Applicazione
Questo ciclo consente di eseguire la tornitura radiale di gradini.
Funzioni estese:
„ all'inizio e alla fine del profilo è possibile inserire uno smusso o un
arrotondamento
„ nel ciclo è possibile definire l'angolo per la superficie piana e
perimetrale
„ nell'angolo del profilo può essere inserito un raggio
Il ciclo può essere impiegato a scelta per la lavorazione di sgrossatura,
finitura o completa. La lavorazione a passate per la sgrossatura è
parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per lavorazioni
esterne. Se il diametro di partenza Q491 è maggiore del diametro finale
Q493
, il ciclo esegue una lavorazione esterna. Se il diametro di partenza
Q491 è minore del diametro finale Q493, il ciclo esegue una lavorazione
interna.
Esecuzione del ciclo Sgrossatura
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo. Se il punto di partenza si trova
all'interno dell'area da lavorare, il TNC posiziona l'utensile nella
coordinata Z e quindi nella coordinata X alla distanza di sicurezza e da
lì avvia il ciclo.
1 Il TNC esegue in rapido un incremento parassiale. Il valore di
incremento viene calcolato dal TNC sulla base di Q463 PROFONDITA'
DI TAGLIO MAX
.
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione radiale con l'avanzamento definito Q478.
3 Il TNC ritira l'utensile con l'avanzamento definito del valore di
incremento.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC ripete questa sequenza (da 1 a 4) fino ad ottenere il profilo
finito.
6 Il TNC riposiziona l'utensile in rapido al punto di partenza del ciclo.
