306 Cicli: tornitura
13.1
0 T
O
RNITURA P
A
RALLELA AL PR
OFIL
O (ciclo 815)

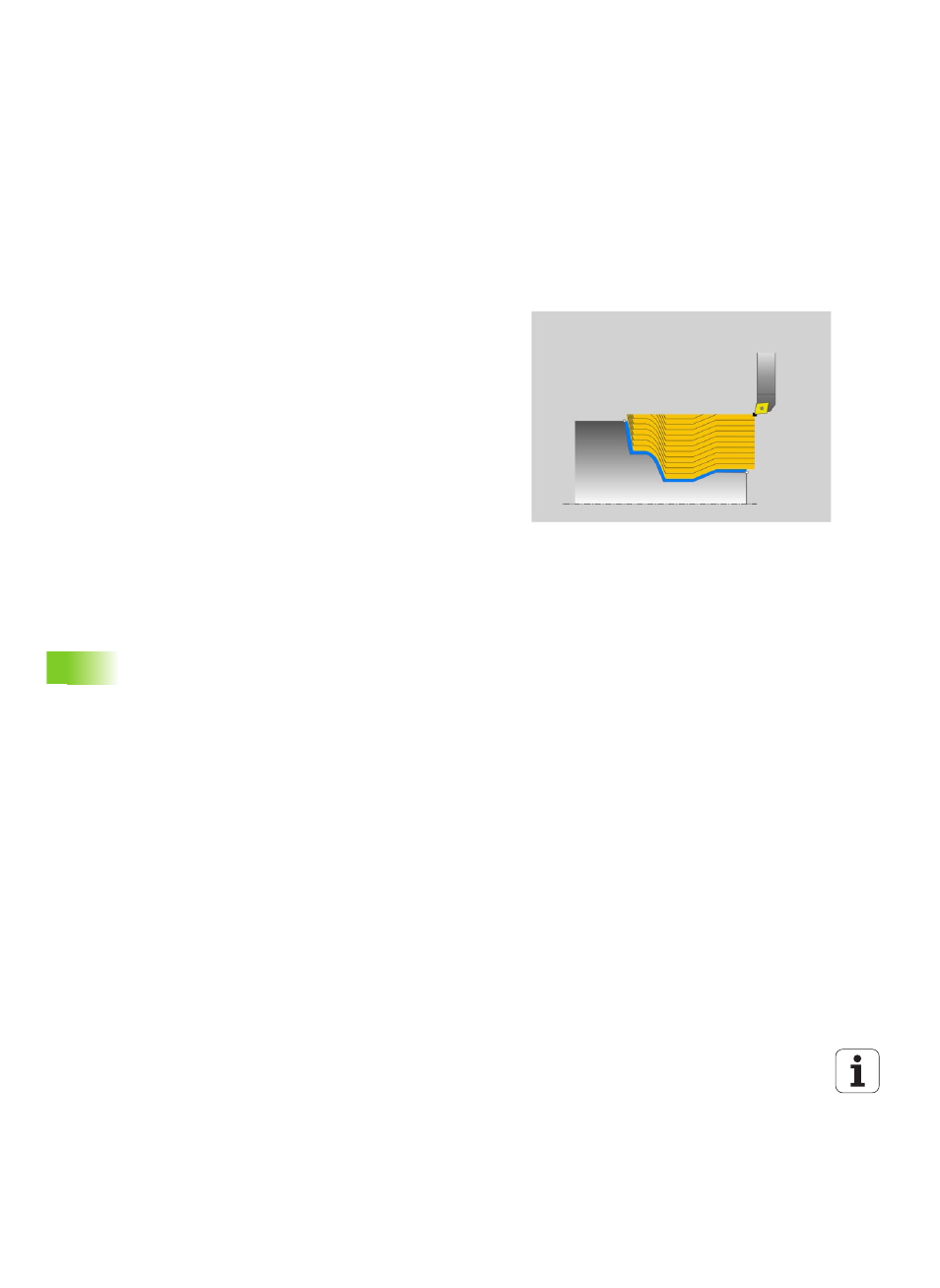

13.10 TORNITURA PARALLELA AL
PROFILO (ciclo 815)
Applicazione
Questo ciclo consente di eseguire la lavorazione di pezzi con un
numero qualsiasi di profili di tornitura. La descrizione del profilo è
definita in un sottoprogramma.
Il ciclo può essere impiegato a scelta per la lavorazione di sgrossatura,
finitura o completa. La lavorazione a passate per la sgrossatura è
parallela al profilo.
Il ciclo può essere impiegato per lavorazioni interne e per lavorazioni
esterne. Se il punto di partenza del profilo è maggiore del punto finale
del profilo, il ciclo esegue una lavorazione esterna. Se il punto di
partenza del profilo è minore del punto finale, il ciclo esegue una
lavorazione interna.
Esecuzione del ciclo Sgrossatura
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo. Nel caso in cui la coordinata Z del
punto di partenza sia minore del punto iniziale del profilo, il TNC
posiziona l'utensile nella coordinata Z alla distanza di sicurezza e da lì
avvia il ciclo.
1 Il TNC esegue in rapido un incremento parassiale. Il valore di
incremento viene calcolato dal TNC sulla base di Q463 PROFONDITA'
DI TAGLIO MAX
.
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale. La
passata viene eseguita parallelamente al profilo e con
l'avanzamento definito Q478.
3 Il TNC ritira l'utensile con l'avanzamento definito sulla posizione di
partenza nella coordinata X.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC ripete questa sequenza (da 1 a 4) fino ad ottenere il profilo
finito.
6 Il TNC riposiziona l'utensile in rapido al punto di partenza del ciclo.
