286 Cicli: tornitura
13.4 Gener
a
lità r
e
lativ
e
ai cicli di aspor
tazione tr
ucioli

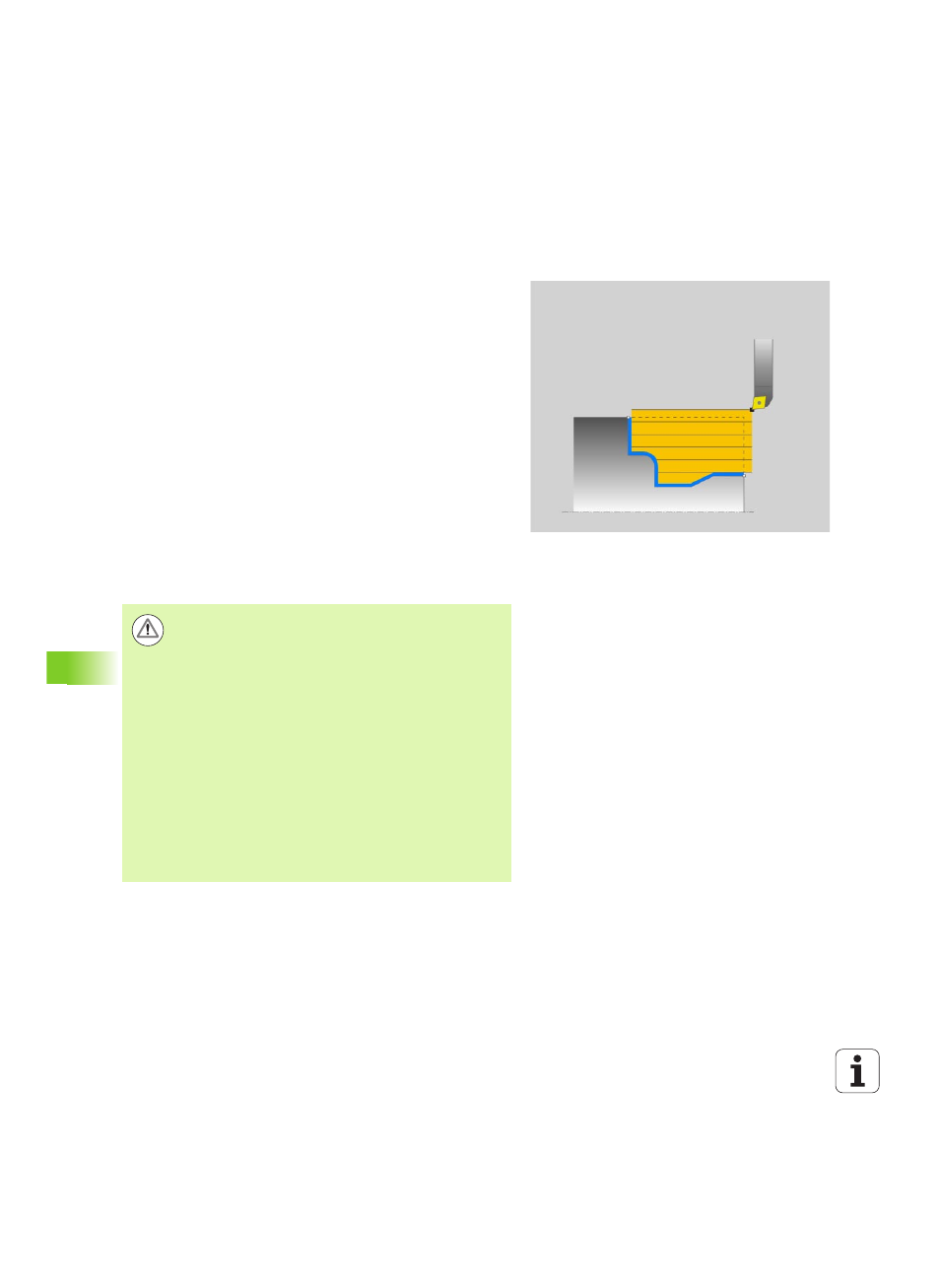

13.4 Generalità relative ai cicli di
asportazione trucioli
Il preposizionamento dell'utensile influisce in maniera determinante
sul campo di lavoro del ciclo e quindi anche sui tempi di lavorazione. In
sgrossatura il punto di partenza dei cicli corrisponde alla posizione
dell’utensile alla chiamata del ciclo. Il TNC considera per il calcolo
dell'area da lavorare il punto di partenza e il punto finale definito nel
ciclo ovvero il profilo definito nel ciclo. Se il punto di partenza si trova
all'interno dell'area da lavorare, il TNC posiziona l'utensile in alcuni cicli
prima alla distanza di sicurezza.
La direzione di lavorazione è per i cicli 81x assiale all'asse rotativo e per
i cicli 82x trasversale all'asse rotativo. Nel ciclo 815 i movimenti sono
paralleli al profilo.
I cicli possono essere impiegati per lavorazioni interne e per lavorazioni
esterne. Le relative informazioni sono desunte dal TNC dalla posizione
dell'utensile o dalla definizione nel ciclo (vedere anche "Lavorare con i
cicli di tornitura" a pagina 282).
Per i cicli in cui viene eseguito un profilo definito (ciclo 810, 820 e 815),
la direzione di programmazione del profilo viene definita dalla direzione
di lavorazione.
Nei cicli per lavorazione a passate è possibile selezionare tra le
strategie di lavorazione Sgrossatura, Finitura e Lavorazione completa.
Attenzione Pericolo per l'utensile e il pezzo!
In finitura i cicli di asportazione trucioli posizionano
automaticamente l'utensile sul punto di partenza. La
strategia di avvicinamento viene così influenzata dalla
posizione dell'utensile alla chiamata del ciclo. È pertanto
determinante se alla chiamata del ciclo l'utensile si trova
all'interno o all'esterno di un contorno. Il contorno è il profilo
programmato ingrandito della distanza di sicurezza.
Se l'utensile si trova all'interno del contorno, il ciclo
posiziona l'utensile con l'avanzamento definito sulla
posizione di partenza percorrendo una traiettoria diretta. In
tal caso potrebbero verificarsi collisioni. Preposizionare
quindi l'utensile in modo tale che il punto di partenza possa
essere raggiunto senza possibilità di collisioni.
Se l'utensile si trova al di fuori del contorno, il
posizionamento viene eseguito fino al contorno in rapido e
all'interno del contorno nell'avanzamento programmato.
