TESA (ciclo 872)
13.20 TRONCATURA ASSIALE
ESTESA (ciclo 872)
Applicazione
Questo ciclo consente di eseguire la troncatura assiale di scanalature.
Funzioni estese:
„ all'inizio e alla fine del profilo è possibile inserire uno smusso o un
arrotondamento
„ nel ciclo è possibile definire l'angolo per le pareti laterali della
scanalatura.
„ negli angoli del profilo possono essere inseriti raggi
Il ciclo può essere impiegato a scelta per la lavorazione di sgrossatura,
finitura o completa. La lavorazione a passate per la sgrossatura è
parassiale.

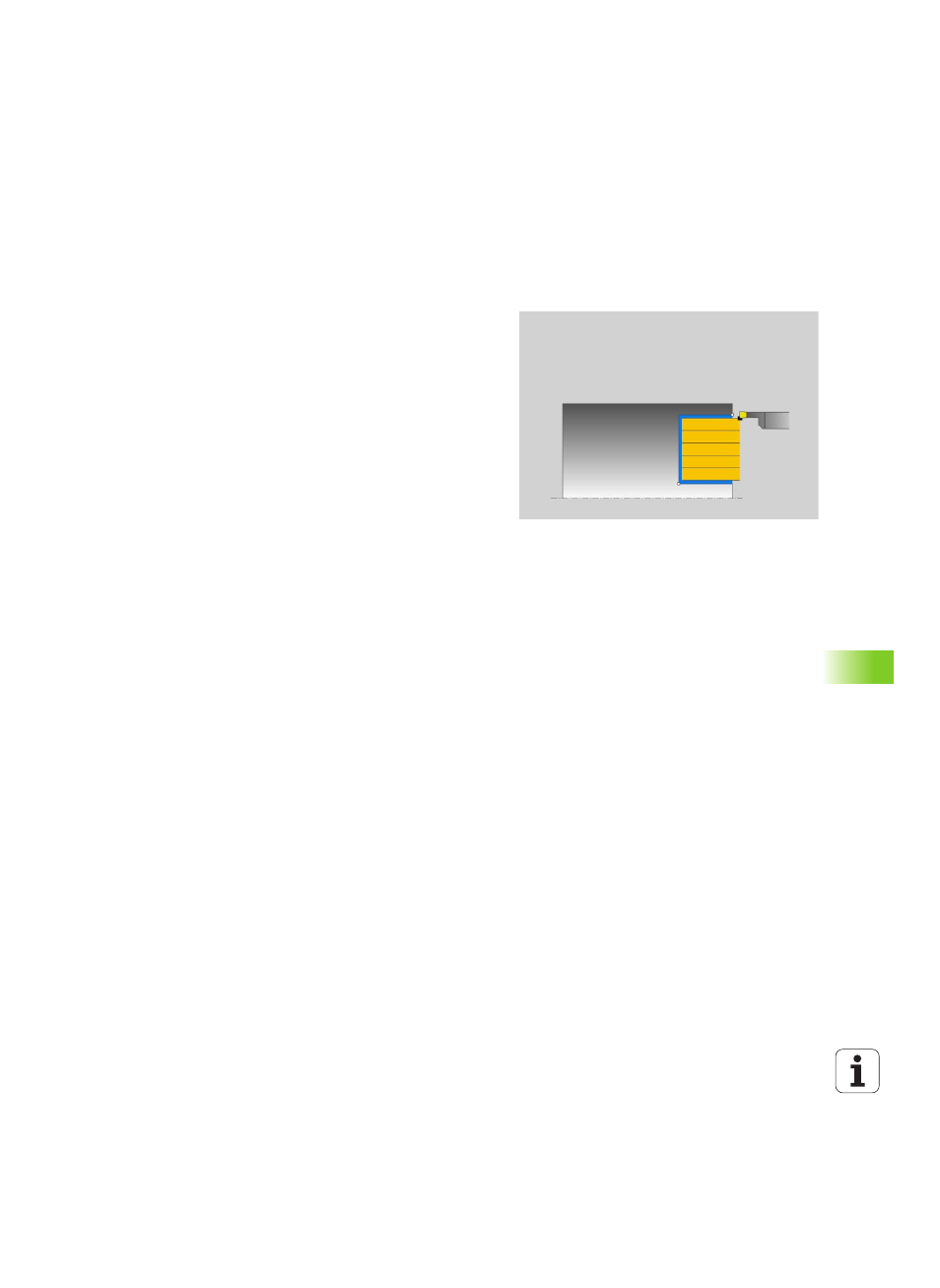

Esecuzione del ciclo Sgrossatura
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo. Nel caso in cui la coordinata Z del
punto di partenza sia minore di Q492 AVVIO PROFILO Z, il TNC posiziona
l'utensile nella coordinata Z alla distanza di sicurezza Q492 e da lì avvia
il ciclo.
1 Il TNC esegue in rapido un incremento parassiale (incremento
laterale = 0,8 la larghezza del tagliente).
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione radiale con l'avanzamento definito Q478.
3 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
4 Il TNC ripete questa sequenza (da 1 a 3) fino ad ottenere la
larghezza della scanalatura.
5 Il TNC riposiziona l'utensile in rapido al punto di partenza del ciclo.
