HEIDENHAIN TNC 640 287
13.5 T
O
RNITURA GRADINO A
SSIALE (ciclo 81
1) 13.5 TORNITURA GRADINO
ASSIALE (ciclo 811)
Applicazione
Questo ciclo consente di eseguire la tornitura assiale di gradini
rettangolari.
Il ciclo può essere impiegato a scelta per la lavorazione di sgrossatura,
finitura o completa. La lavorazione a passate per la sgrossatura è
parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per lavorazioni
esterne. Se alla chiamata del ciclo l'utensile si trova all'esterno del
profilo da lavorare, il ciclo esegue una lavorazione esterna. Se
l'utensile si trova all'interno del profilo da lavorare, il ciclo esegue una
lavorazione interna.

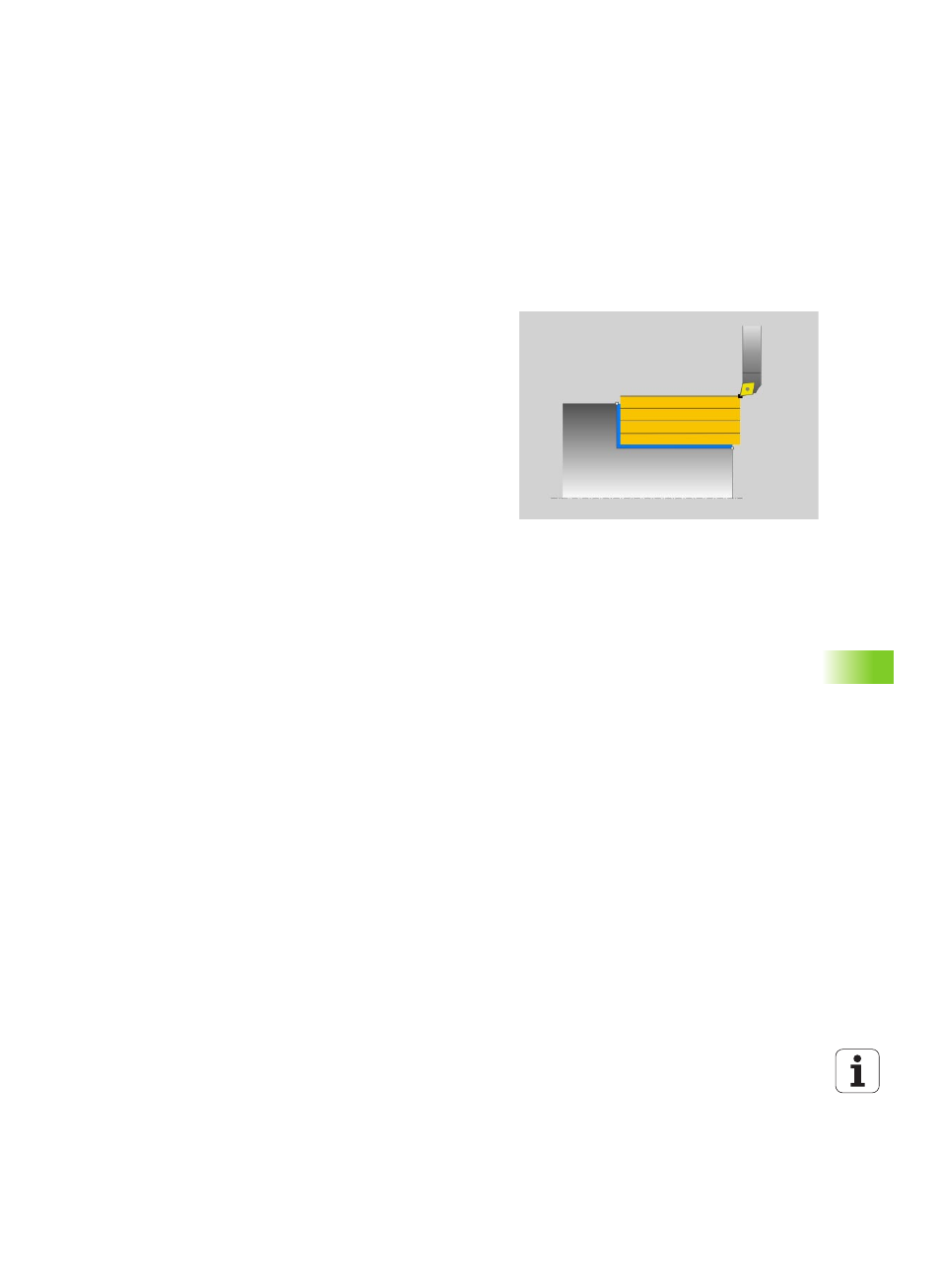

Esecuzione del ciclo Sgrossatura
Il ciclo lavora l'area dalla posizione utensile fino al punto finale definito
nel ciclo.
1 Il TNC esegue in rapido un incremento parassiale. Il valore di
incremento viene calcolato dal TNC sulla base di Q463 PROFONDITA'
DI TAGLIO MAX
.
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione assiale con l'avanzamento definito Q478.
3 Il TNC ritira l'utensile con l'avanzamento definito del valore di
incremento.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC ripete questa sequenza (da 1 a 4) fino ad ottenere il profilo
finito.
6 Il TNC riposiziona l'utensile in rapido al punto di partenza del ciclo.
