HEIDENHAIN TNC 640 323
13.14 T
O
RNITURA RADIALE ES
TESA CON ENTRA
T
A (ciclo 824)

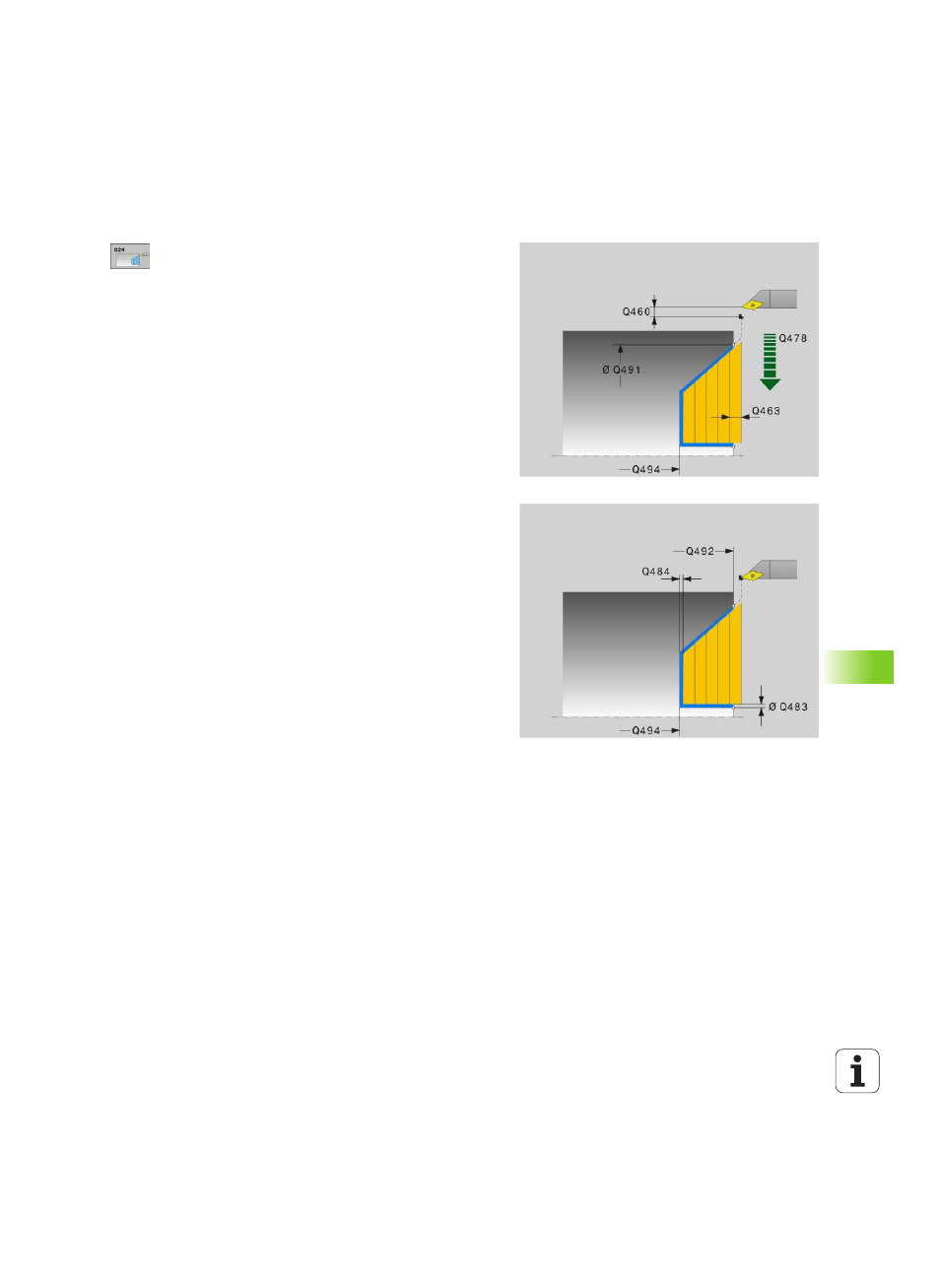

Parametri ciclo
U TIPO DI LAVORAZIONE Q215: definizione del tipo di
lavorazione:
0: sgrossatura e finitura
1: solo sgrossatura
2: solo finitura a quota finita
3: solo finitura a sovrametallo
U DISTANZA DI SICUREZZA Q460 (in valore incrementale):
distanza per movimento di ritorno e
preposizionamento
U DIAMETRO AVVIO PROFILO Q491: coordinata X del punto
di partenza del percorso di entrata (indicazione del
diametro)
U AVVIO PROFILO Z Q492: coordinata Z del punto di
partenza del percorso di entrata
U DIAMETRO FINE PROFILO Q493: coordinata X del punto
finale (indicazione del diametro)
U FINE PROFILO Z Q494: coordinata Z del punto finale
U ANGOLO FIANCO Q495: angolo del fianco di entrata.
L'angolo di riferimento è la parallela all'asse rotativo.
U TIPO ELEMENTO INIZIALE Q501: definizione del tipo di
elemento a inizio profilo (superficie perimetrale):
0: nessun elemento supplementare
1: l'elemento è uno smusso
2: l'elemento è un raggio
U DIMENSIONE ELEM. INIZIALE Q502: dimensione
dell'elemento iniziale (sezione smusso)
U RAGGIO ANGOLO PROFILO Q500: raggio dell'angolo
interno del profilo. Se non è indicato alcun raggio, si
forma il raggio della placchetta.
U TIPO ELEMENTO FINALE Q503: definizione del tipo di
elemento a fine profilo (superficie piana):
0: nessun elemento supplementare
1: l'elemento è uno smusso
2: l'elemento è un raggio
U DIMENSIONE ELEM. FINALE Q504: dimensione
dell'elemento finale (sezione smusso)
U PROFONDITA' DI TAGLIO MAX Q463: incremento
massimo in direzione assiale. L'incremento viene
ripartito in modo uniforme per evitare passate di
finitura.
