HEIDENHAIN TNC 640 321
13.14 T
O
RNITURA RADIALE ES
TESA CON ENTRA
T
A (ciclo 824)

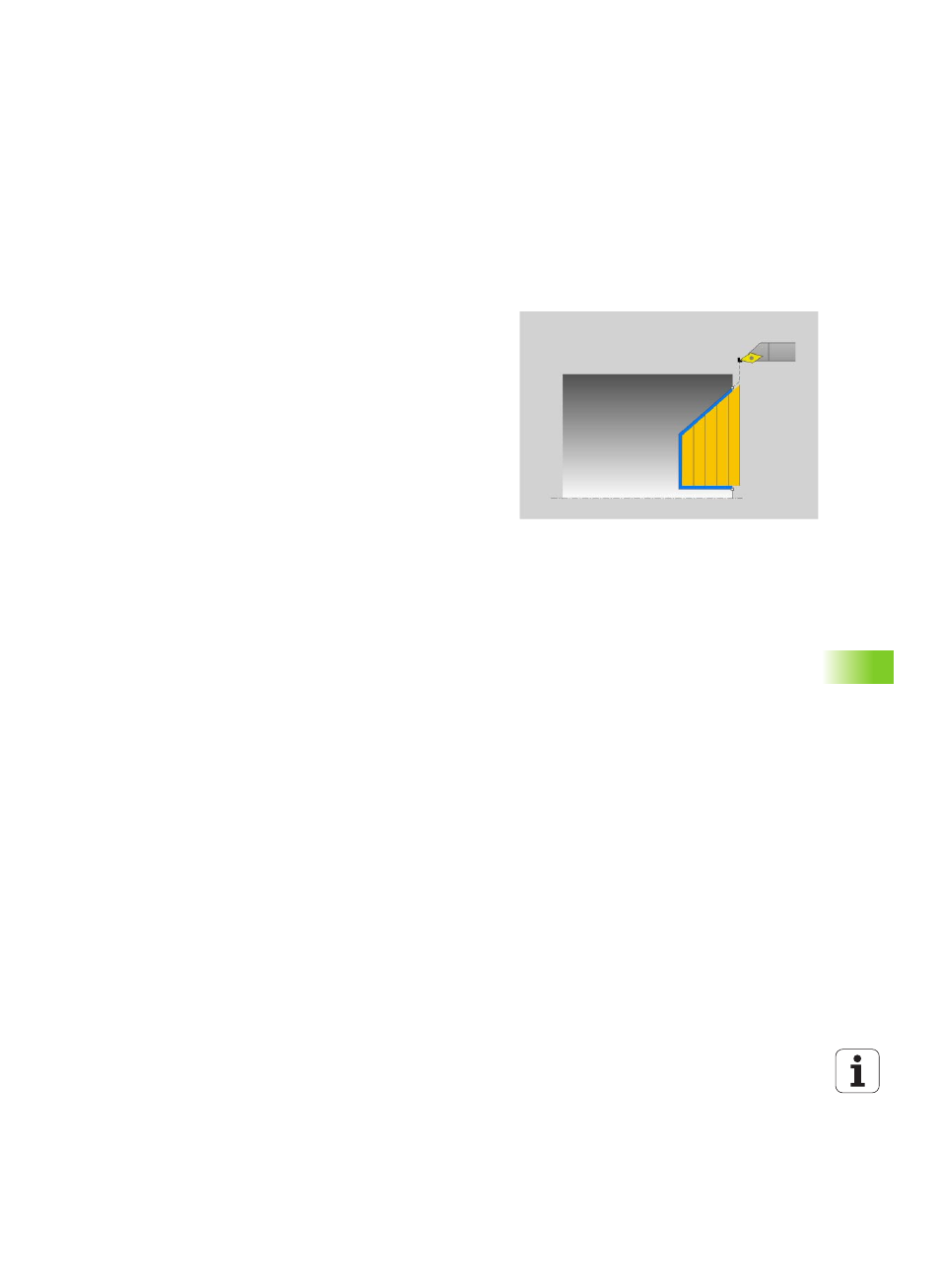

13.14 TORNITURA RADIALE ESTESA
CON ENTRATA (ciclo 824)
Applicazione
Questo ciclo consente di eseguire la tornitura radiale di elementi con
entrata (sottosquadri). Funzioni estese:
„ all'inizio e alla fine del profilo è possibile inserire uno smusso o un
arrotondamento
„ nel ciclo è possibile definire l'angolo per la superficie piana e un
raggio per l'angolo del profilo
Il ciclo può essere impiegato a scelta per la lavorazione di sgrossatura,
finitura o completa. La lavorazione a passate per la sgrossatura è
parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per lavorazioni
esterne. Se il diametro di partenza Q491 è maggiore del diametro finale
Q493
, il ciclo esegue una lavorazione esterna. Se il diametro di partenza
Q491 è minore del diametro finale Q493, il ciclo esegue una lavorazione
interna.
Esecuzione del ciclo Sgrossatura
All'interno della spogliatura il TNC esegue l'incremento con
l'avanzamento Q478. I movimenti di ritorno vengono eseguiti di volta in
volta della distanza di sicurezza.
1 Il TNC esegue in rapido un incremento parassiale. Il valore di
incremento viene calcolato dal TNC sulla base di Q463 PROFONDITA'
DI TAGLIO MAX
.
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione radiale con l'avanzamento definito.
3 Il TNC ritira l'utensile con l'avanzamento definito Q478 del valore di
incremento.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC ripete questa sequenza (da 1 a 4) fino ad ottenere il profilo
finito.
6 Il TNC riposiziona l'utensile in rapido al punto di partenza del ciclo.
