HEIDENHAIN TNC 640 115
4.8 FRESA
T
URA DI FILET
T
I D
A
L PIENO (ciclo 264, DIN/ISO:
G264)

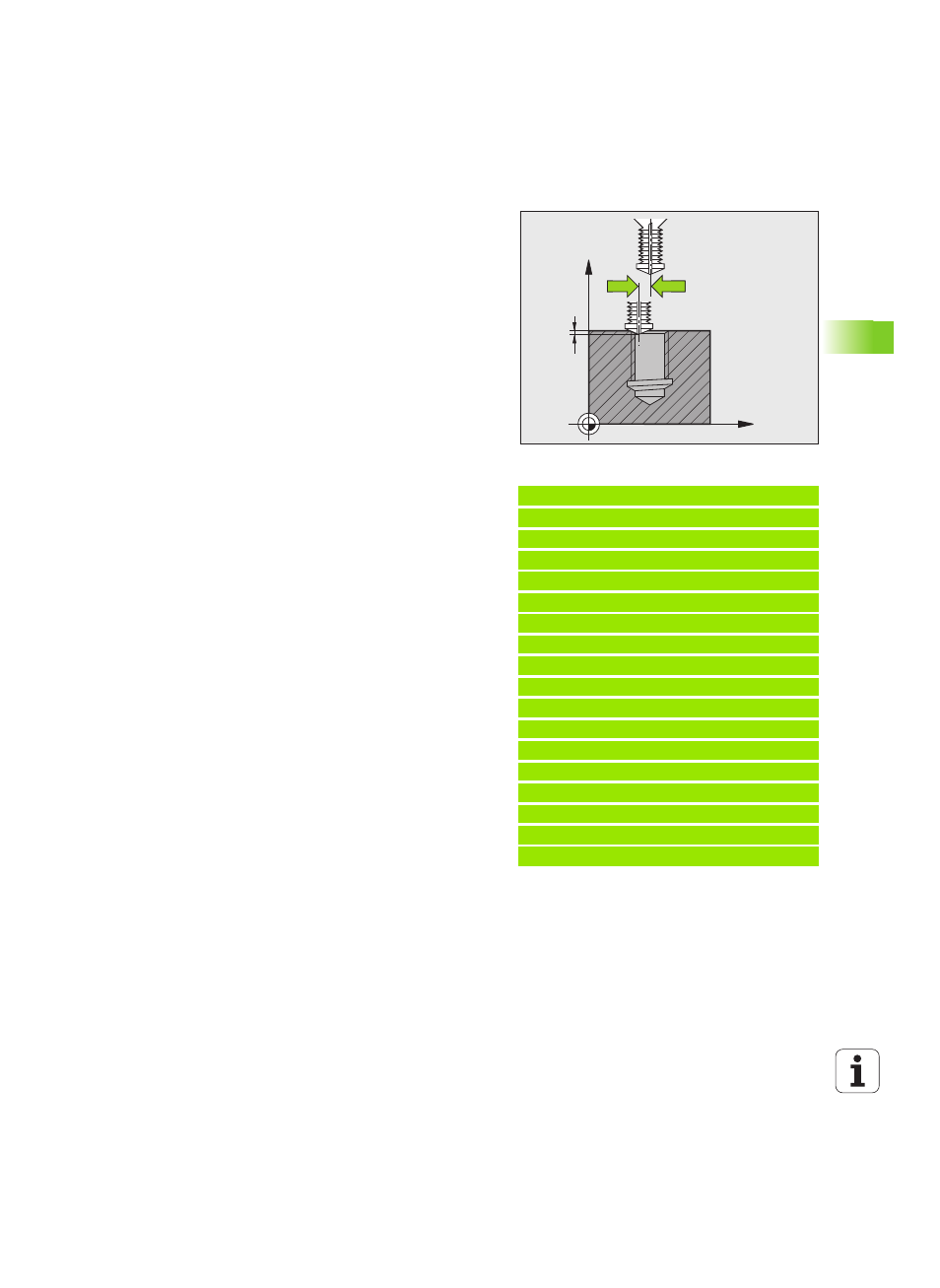

U PROFONDITÀ FRONTALE Q358 (in valore
incrementale): distanza tra la punta dell'utensile e la
superficie del pezzo con lavorazione frontale dello
smusso. Campo di immissione da -99999,9999 a
99999,9999
U ECCENTRICITÀ PER SVASATURA Q359 (in valore
incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro. Campo di
immissione da 0 a 99999,9999
U DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
U COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
U AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
U AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,9999, in
alternativa FAUTO
Esempio: blocchi NC
25 CYCL DEF 264 FRES. FIL. DAL PIENO
Q335=10 ;DIAMETRO NOMINALE
Q239=+1.5 ;PASSO
Q201=-16 ;PROFONDITÀ FILETTO
Q356=-20 ;PROFONDITÀ FORO
Q253=750 ;AVANZ. AVVICINAMENTO
Q351=+1 ;MODO FRESATURA
Q202=5 ;PROF. INCREMENTO
Q258=0.2 ;DIST.PREARRESTO SUP.
Q257=5 ;PROF. ROTT. TRUCIOLO
Q256=0.2 ;RITIRO ROTT. TRUCIOLO
Q358=+0 ;PROF. FRONT.
Q359=+0 ;ECCENTR. SVASATURA
Q200=2 ;DISTANZA SICUREZZA
Q203=+30 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q206=150 ;AVANZ. INCREMENTO
Q207=500 ;AVANZAM. FRESATURA
X
Z
Q359 Q359
Q358
