13.17 TRONCATURA RADIALE
ESTESA (ciclo 862)
Applicazione
Questo ciclo consente di eseguire la troncatura radiale di scanalature.
Funzioni estese:
„ all'inizio e alla fine del profilo è possibile inserire uno smusso o un
arrotondamento
„ nel ciclo è possibile definire l'angolo per le pareti laterali della
scanalatura.
„ negli angoli del profilo possono essere inseriti raggi
Il ciclo può essere impiegato a scelta per la lavorazione di sgrossatura,
finitura o completa. La lavorazione a passate per la sgrossatura è
parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per lavorazioni
esterne. Se il diametro di partenza Q491 è maggiore del diametro finale
Q493
, il ciclo esegue una lavorazione esterna. Se il diametro di partenza
Q491 è minore del diametro finale Q493, il ciclo esegue una lavorazione
interna.

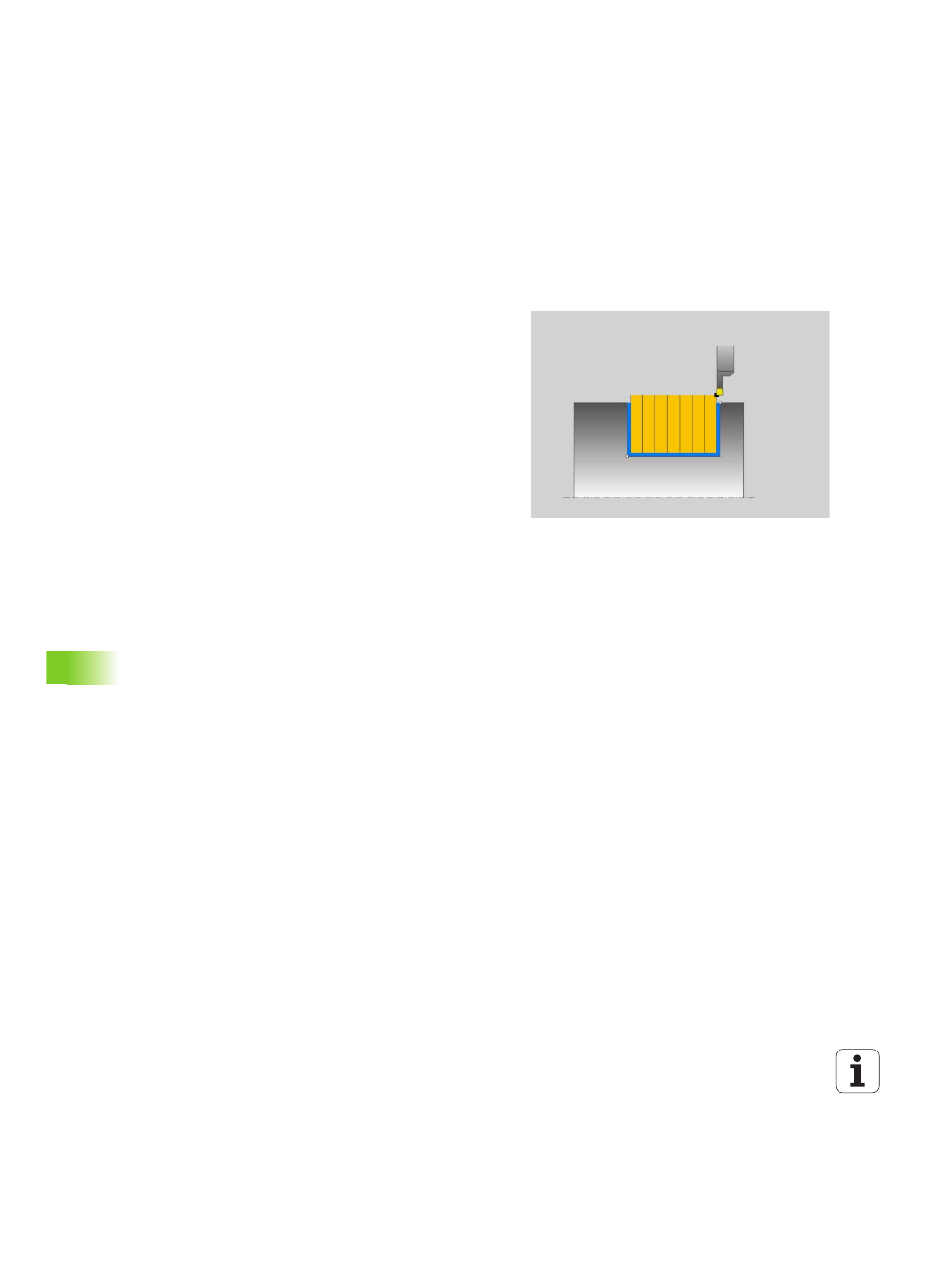

Esecuzione del ciclo Sgrossatura
1 Il TNC esegue in rapido un incremento parassiale (incremento
laterale = 0,8 la larghezza del tagliente).
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione assiale con l'avanzamento definito Q478.
3 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
4 Il TNC ripete questa sequenza (da 1 a 3) fino ad ottenere la
larghezza della scanalatura.
5 Il TNC riposiziona l'utensile in rapido al punto di partenza del ciclo.
