13.24 FILET
T
A
T
URA P
A
RALLELA AL PR
OFIL
O (ciclo 830)

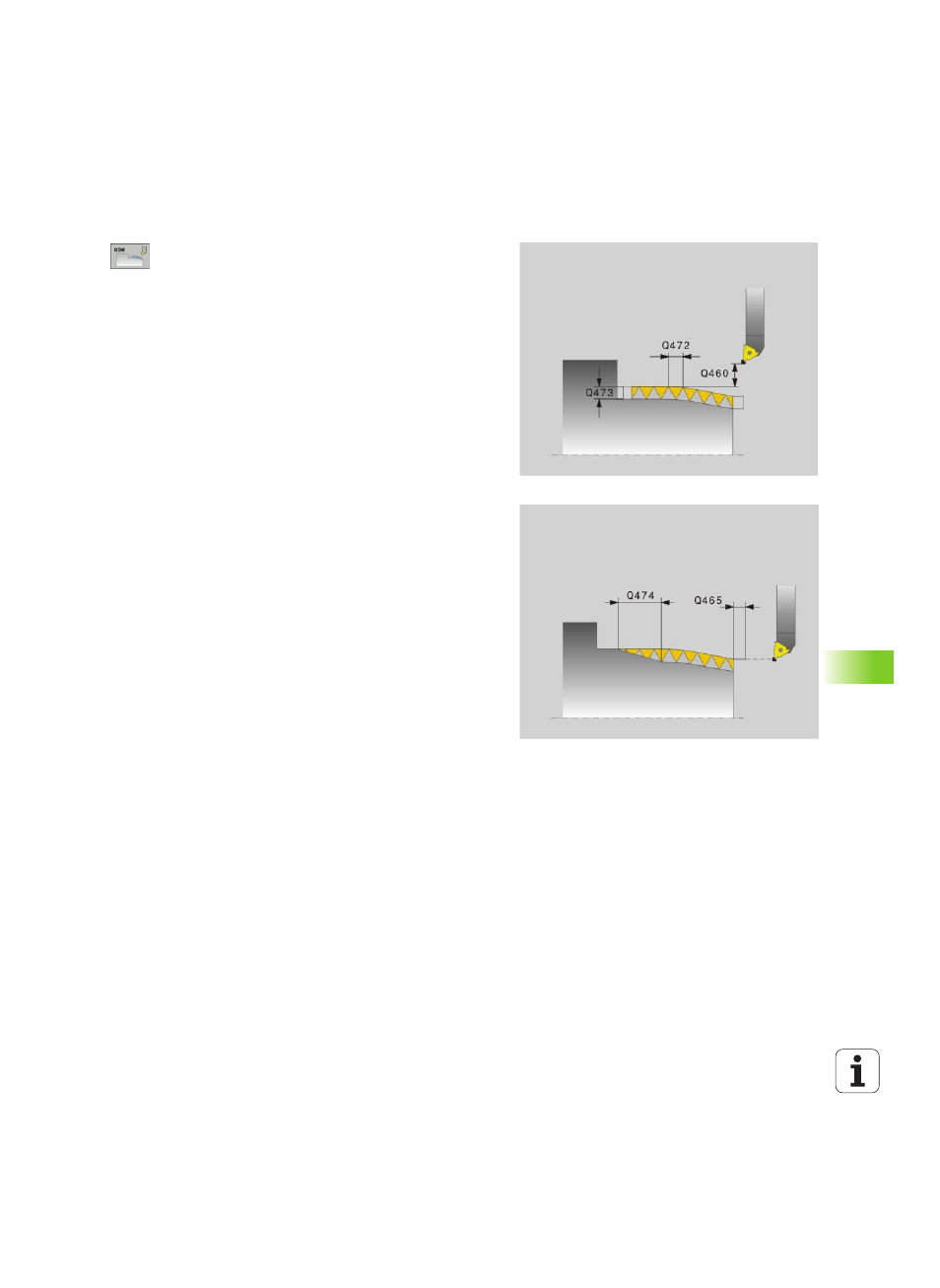

Parametri ciclo
U POSIZIONE FILETTO Q471: definizione della posizione
del filetto:
0: filetto esterno
1: filetto interno
U ORIENTAMENTO FILETTO Q461: definizione della
direzione del passo di filettatura:
0: assiale (parallelo all'asse rotativo)
1: trasversale (perpendicolare all'asse rotativo)
U DISTANZA DI SICUREZZA Q460: distanza di sicurezza
perpendicolare al passo di filettatura.
U PASSO FILETTATURA Q472: passo della filettatura
U PROFONDITA' FILETTO Q473: profondità della
filettatura. All'immissione di 0 la profondità viene
presunta sulla base del passo di un filetto metrico.
U USCITA FILETTO Q474: lunghezza del percorso sul
quale a fine filetto il sollevamento viene eseguito dalla
profondità attuale al diametro del filetto Q460.
U PERCORSO IMBOCCO Q465: lunghezza del percorso in
direzione del passo sul quale gli assi di avanzamento
vengono accelerati alla velocità necessaria. Il
percorso di imbocco si trova al di fuori del profilo di
filettatura definito.
U PERCORSO USCITA Q466: lunghezza del percorso in
direzione del passo sul quale gli assi di avanzamento
vengono frenati. Il percorso di uscita si trova al di fuori
del profilo di filettatura definito.
U PROFONDITA' DI TAGLIO MAX Q453: profondità di
incremento massima perpendicolare al passo di
filettatura.
U ANGOLO INCREMENTO Q467: angolo al quale viene
eseguito l'incremento Q453. L'angolo di riferimento è
la parallela al passo di filettatura.
