13.15 TORNITURA PROFILO
RADIALE (ciclo 820)
Applicazione
Questo ciclo consente di eseguire la tornitura radiale di pezzi con un
numero qualsiasi di profili di tornitura. La descrizione del profilo è
definita in un sottoprogramma.
Il ciclo può essere impiegato a scelta per la lavorazione di sgrossatura,
finitura o completa. La lavorazione a passate per la sgrossatura è
parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per lavorazioni
esterne. Se il punto di partenza del profilo è maggiore del punto finale
del profilo, il ciclo esegue una lavorazione esterna. Se il punto di
partenza del profilo è minore del punto finale, il ciclo esegue una
lavorazione interna.
Esecuzione del ciclo Sgrossatura
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo. Nel caso in cui la coordinata Z del
punto di partenza sia minore del punto iniziale del profilo, il TNC
posiziona l'utensile nella coordinata Z sul punto di partenza del profilo
e da lì avvia il ciclo.

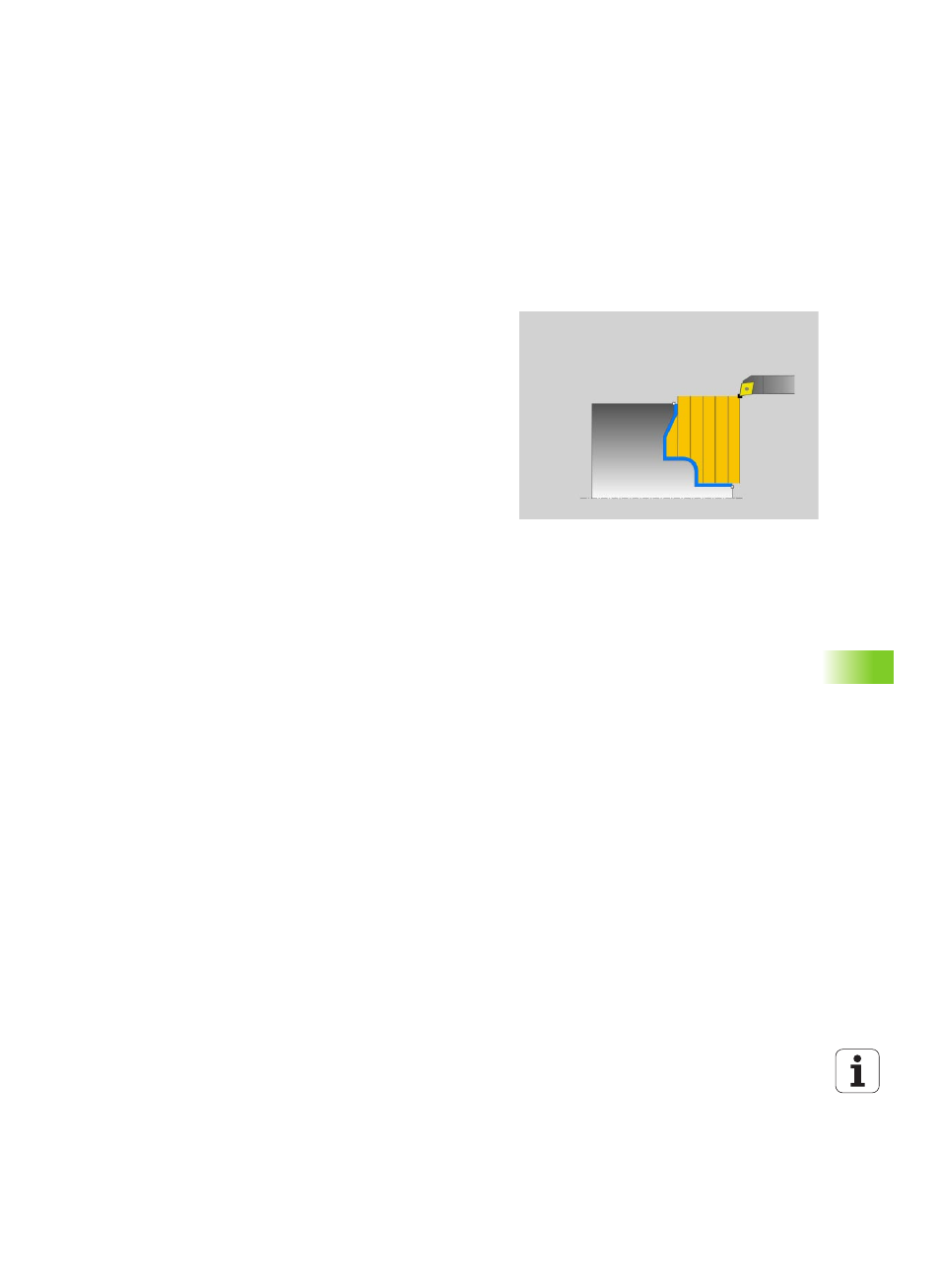

1 Il TNC esegue in rapido un incremento parassiale. Il valore di
incremento viene calcolato dal TNC sulla base di Q463 PROFONDITA'
DI TAGLIO MAX
.
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione radiale. La passata radiale viene eseguita parallelamente
all'asse e con l'avanzamento definito Q478.
3 Il TNC ritira l'utensile con l'avanzamento definito del valore di
incremento.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC ripete questa sequenza (da 1 a 4) fino ad ottenere il profilo
finito.
6 Il TNC riposiziona l'utensile in rapido al punto di partenza del ciclo.
