468 Cicli di tastatura: controllo automatico dei pezzi
1
7.5 MISURAZIONE FORI (ciclo
421, DIN/ISO: G421)

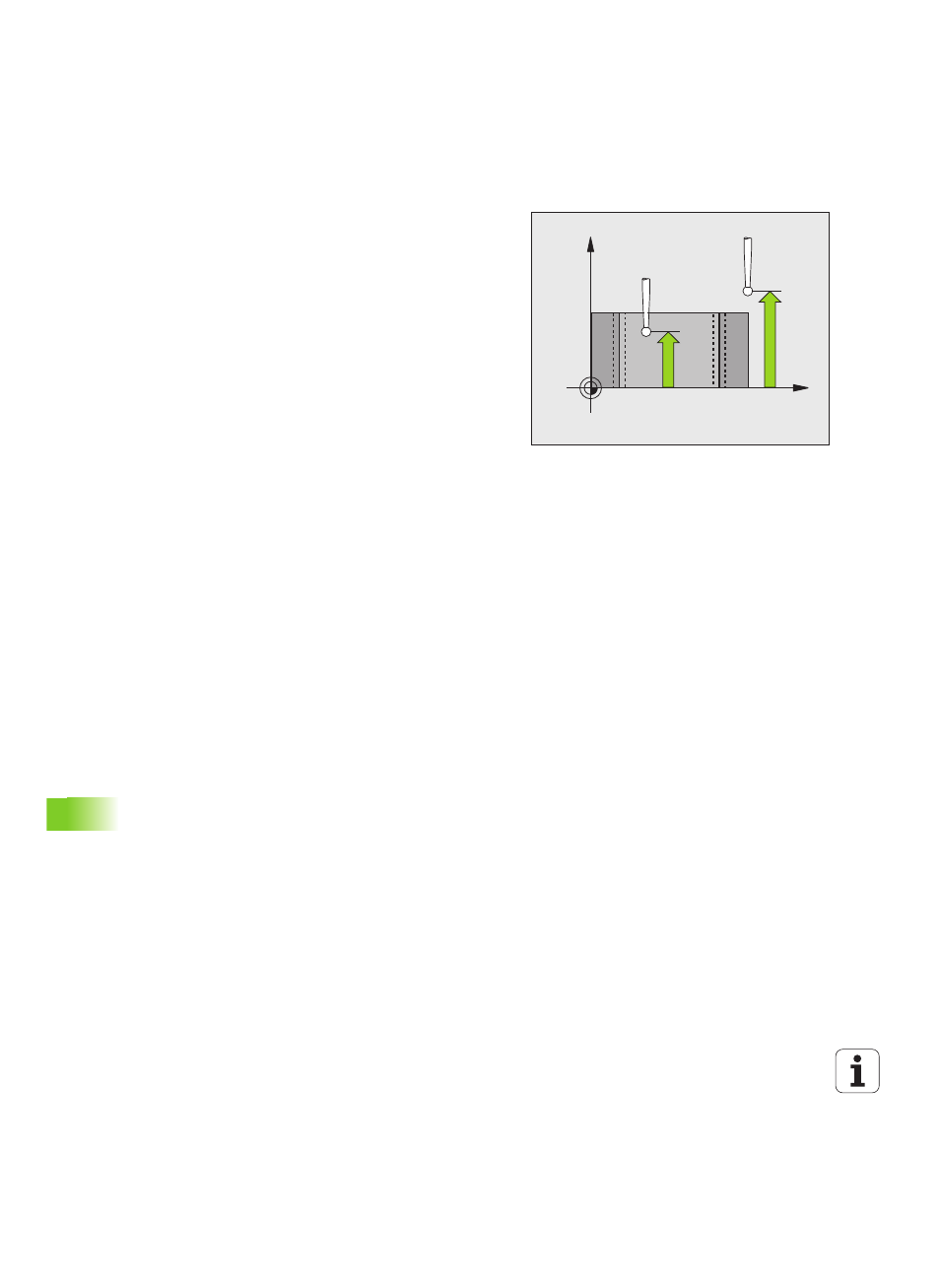

U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a SET_UP (tabella del
sistema di tastatura). Campo di immissione da 0 a
99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
U SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo il tastatore deve spostarsi tra i punti di misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
U DIM. MAX FORO Q275: diametro massimo ammesso
per il foro (tasca circolare). Campo di immissione da 0
a 99999,9999
U DIM. MIN FORO Q276: diametro minimo ammesso per
il foro (tasca circolare). Campo di immissione da 0 a
99999,9999
U TOLLERANZA CENTRO 1º ASSE Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro. Campo di immissione da 0 a 99999,9999
U TOLLERANZA CENTRO 2º ASSE Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro. Campo di immissione da 0 a 99999,9999
X
Z
Q261
Q260
