13.23 FILETTATURA ESTESA
(ciclo 832)

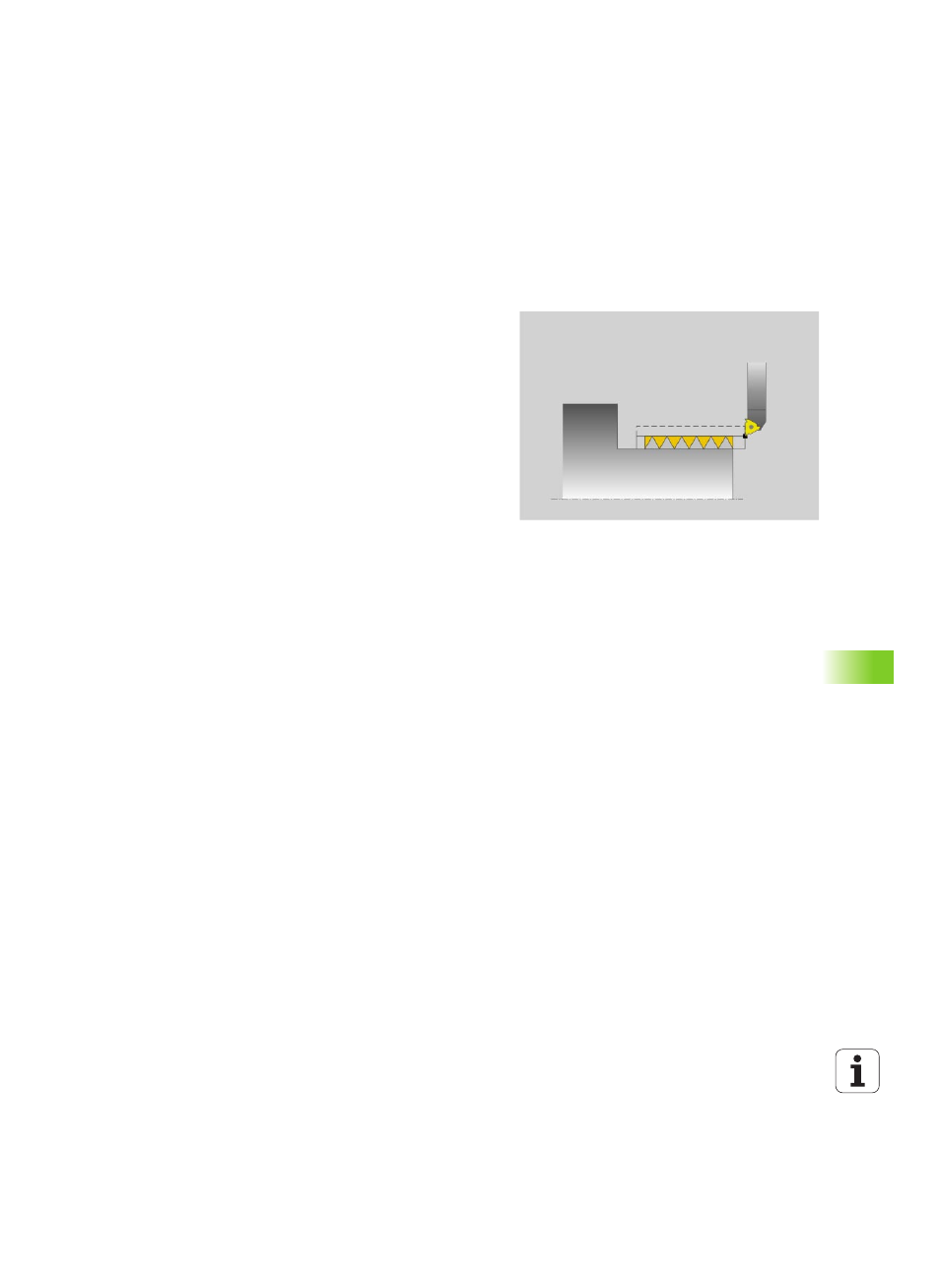

Applicazione
Questo ciclo consente di eseguire la tornitura assiale e radiale di filetti
o filetti conici. Funzioni estese:
„ selezione di filetto assiale o radiale
„ parametri per tipo di quotatura cono, angolo al vertice del cono e
punto di partenza del profilo X consentono la definizione di diversi
filetti conici
„ i parametri percorso di entrata e di uscita definiscono un tratto in cui
gli assi di avanzamento vengono accelerati o frenati.
Con questo ciclo possono essere realizzati filetti a uno o più principi.
Se nel ciclo non viene immessa alcuna profondità di filettatura, il ciclo
impiega la profondità di filettatura a norma.
Il ciclo può essere impiegato per lavorazioni interne e per lavorazioni
esterne.
Esecuzione del ciclo
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo.
1 Il TNC posiziona l'utensile in rapido alla distanza di sicurezza prima
del filetto ed esegue un incremento.
2 Il TNC esegue una passata assiale. In questo modo il TNC
sincronizza avanzamento e numero di giri affinché venga creato il
passo definito.
3 Il TNC solleva l'utensile in rapido della distanza di sicurezza.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC esegue un incremento. Gli incrementi vengono eseguiti in
conformità all'angolo di incremento Q467.
6 Il TNC ripete questa sequenza (da 2 a 5) fino ad ottenere la
profondità di filettatura.
7 Il TNC esegue il numero di passate a vuoto definite in Q476.
8 Il TNC ripete questa sequenza (da 2 a 7) secondo il numero di
principi Q475.
9 Il TNC riposiziona l'utensile in rapido al punto di partenza del ciclo.
