HEIDENHAIN TNC 640 (34059x-01) Cycle programming - Manuale (Pagina 179)

HEIDENHAIN TNC 640 179
7.
4 D
A
TI PR
OFIL
O (ciclo 20, DIN/ISO: G120)
Parametri ciclo

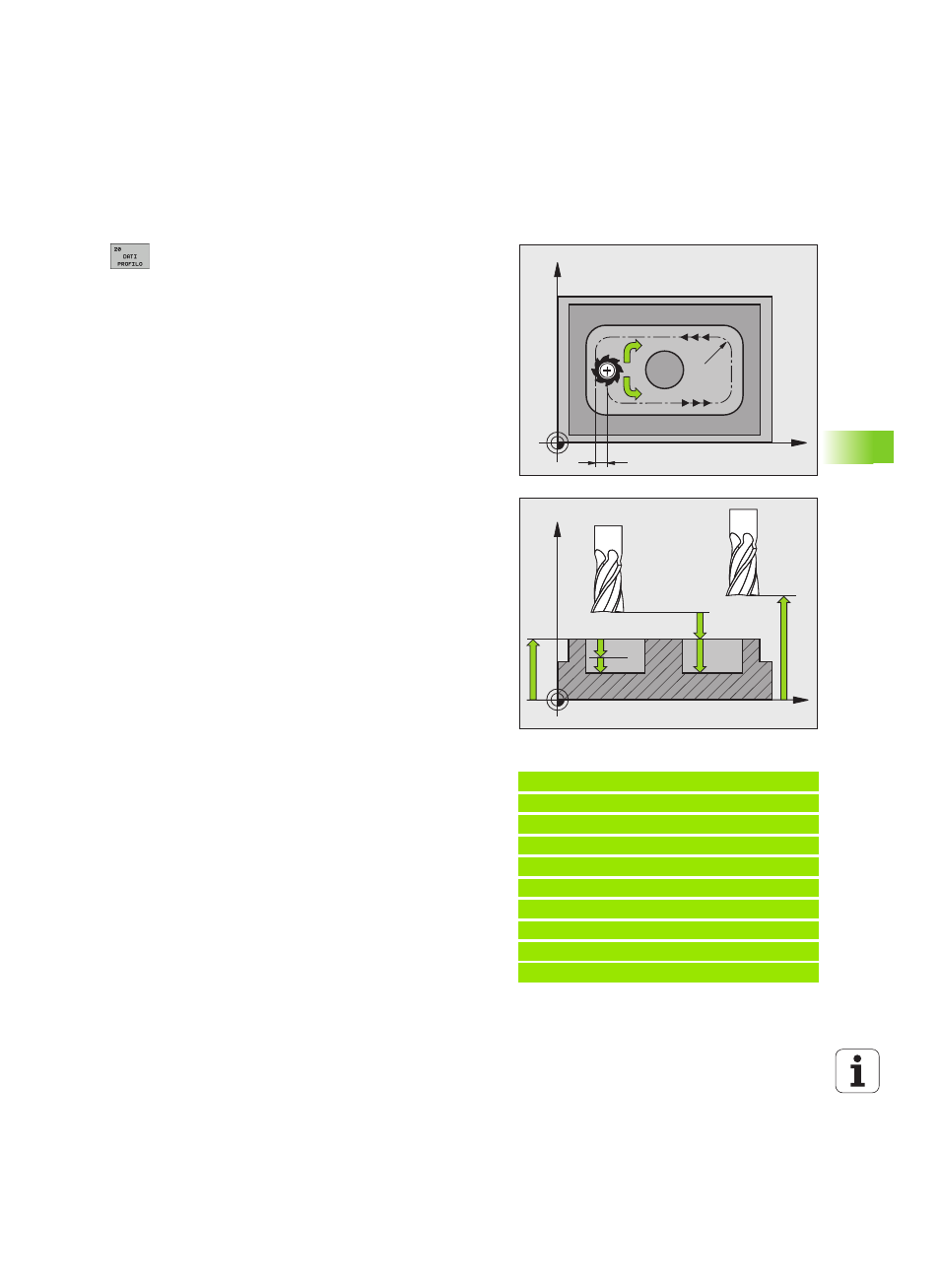

U PROFONDITÀ FRESATURA Q1 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
tasca. Campo di immissione da -99999,9999 a
99999,9999
U FATTORE DI SOVRAPPOSIZIONE Q2: Q2 x raggio utensile
dà l’accostamento laterale k. Campo di immissione da
-0,0001 a 1,9999
U SOVRAMETALLO LATERALE Q3 (in valore incrementale):
sovrametallo di finitura nel piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999
U SOVRAMETALLO PROFONDITÀ Q4 (in valore incrementale):
sovrametallo di finitura per la profondità. Campo di
immissione da -99999,9999 a 99999,9999
U COORD. SUPERFICIE PEZZO Q5 (in valore assoluto):
coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA Q6 (in valore incrementale):
distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
U ALTEZZA DI SICUREZZA Q7 (in valore assoluto): altezza
assoluta che esclude qualsiasi collisione con il pezzo
(per il posizionamento intermedio e il ritiro alla fine del
ciclo). Campo di immissione da -99999,9999 a
99999,9999
U RAGGIO DELLO SPIGOLO INTERNO Q8: raggio per "spigoli
interni"; il valore programmato si riferisce alla
traiettoria del centro dell'utensile e viene impiegato
per calcolare i movimenti di traslazione più dolci tra gli
elementi del profilo. Q8 non è il raggio che il TNC
inserisce come elemento separato del profilo tra
gli elementi programmati!Campo di immissione da
0 a 99999,9999
U SENSO ROT.? Q9: direzione della lavorazione per
tasche
„ Q9 = -1 senso discorde per tasca e isola
„ Q9 = +1 senso concorde per tasca e isola
I parametri di lavorazione possono essere controllati ed
eventualmente sovrascritti.
Esempio: blocchi NC
57 CYCL DEF 20 DATI PROFILO
Q1=-20 ;PROF. FRESATURA
Q2=1 ;SOVRAPP. TRAIETT. UT.
Q3=+0.2 ;SOVRAM. LATERALE
Q4=+0.1 ;SOVRAM. PROFONDITÀ
Q5=+30 ;COORD. SUPERFICIE
Q6=2 ;DISTANZA SICUREZZA
Q7=+80 ;ALTEZZA DI SICUREZZA
Q8=0.5 ;RAGGIO ARROTOND.
Q9=+1 ;SENSO DI ROTAZIONE
X
Y
k
Q9=+1
Q8
Q9=–1
X
Z
Q6
Q7
Q1
Q10
Q5
