HEIDENHAIN TNC 640 43
2.1 La
v
o
ra
re
con i cicli di la
v
o
ra
zione

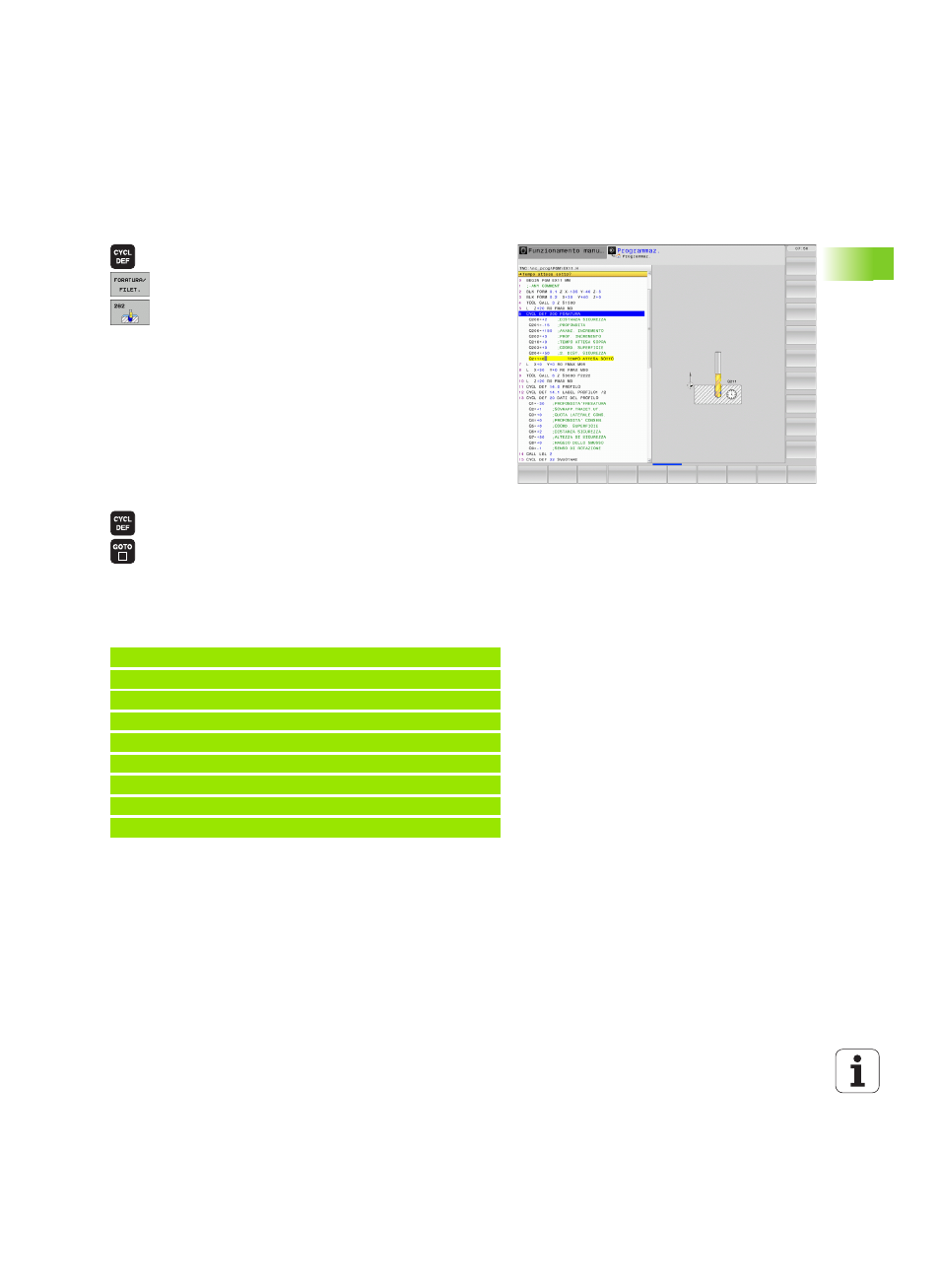

Definizione dei cicli tramite softkey
U Il livello softkey visualizza i vari gruppi di cicli
U Selezionare un gruppo di cicli, ad es. i cicli di foratura
U Selezionare il ciclo, ad es. FRESATURA DI
FILETTATURE. Il TNC apre un dialogo e chiede tutti i
valori da inserire; contemporaneamente visualizza
nella metà destra dello schermo una grafica, nella
quale i parametri da inserire sono evidenziati su un
campo chiaro
U Inserire tutti i parametri richiesti dal TNC,
confermando ogni inserimento con il tasto ENT
U Quando tutti i dati necessari saranno inseriti, il TNC
terminerà automaticamente il dialogo
Definizione del ciclo mediante la funzione GOTO
U Il livello softkey visualizza i vari gruppi di cicli
U Il TNC apre la finestra di selezione smartSelect con la
panoramica dei cicli
U Selezionare con i tasti cursore o con il mouse il ciclo
desiderato. A questo punto il TNC apre il dialogo del
ciclo come descritto in precedenza
Blocchi esemplificativi NC
7 CYCL DEF 200 FORATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=3 ;PROFONDITÀ
Q206=150 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q211=0.25 ;TEMPO ATTESA SOTTO
