HEIDENHAIN TNC 640 347
13.21 TR
ONCA
T
URA PR
OFIL
O A
S
SIALE (ciclo 870)
13.21 TRONCATURA PROFILO
ASSIALE (ciclo 870)

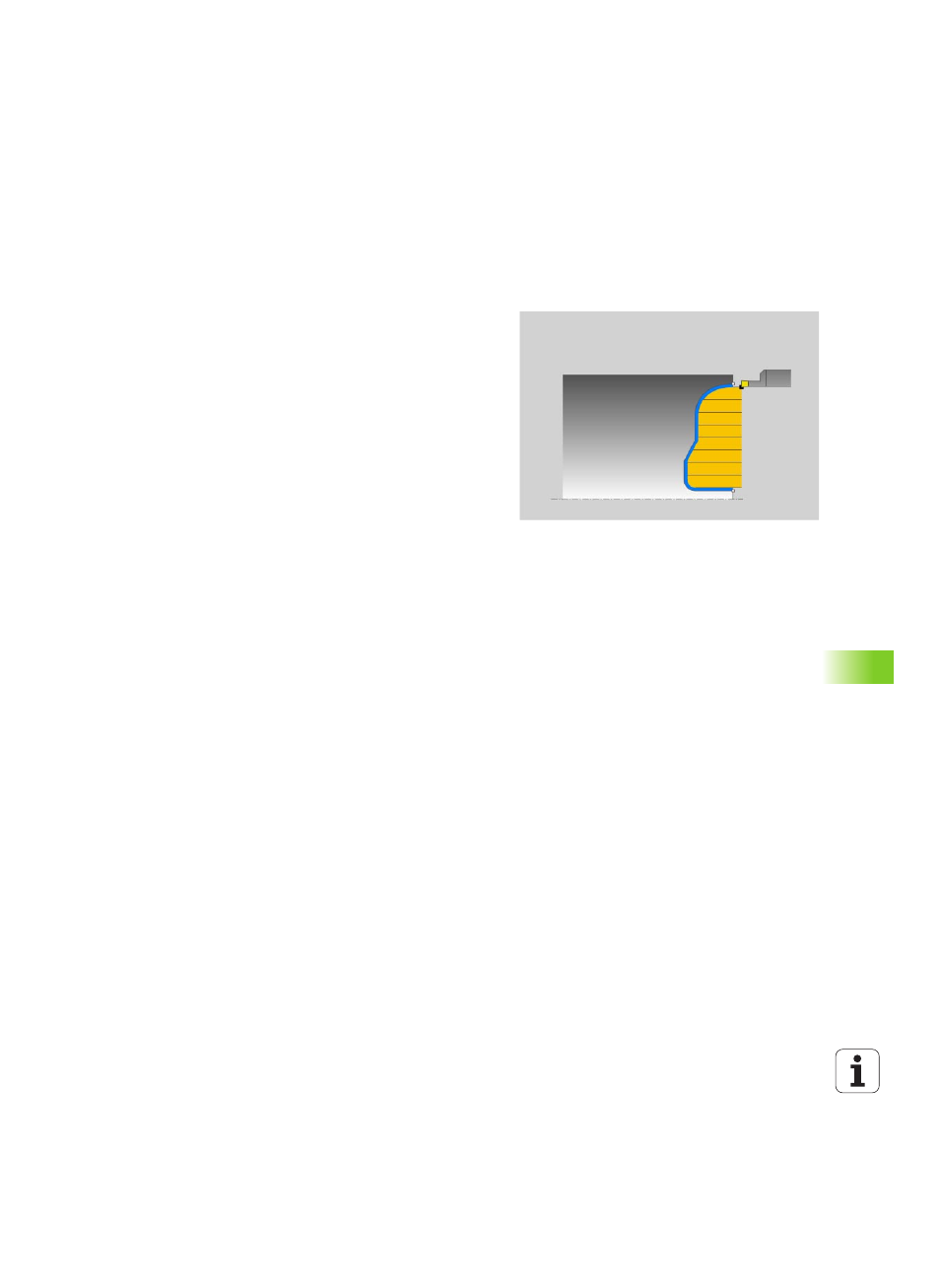

Applicazione
Questo ciclo consente di eseguire la troncatura assiale di scanalature
di qualsiasi forma.
Il ciclo può essere impiegato a scelta per la lavorazione di sgrossatura,
finitura o completa. La lavorazione a passate per la sgrossatura è
parassiale.
Esecuzione del ciclo Sgrossatura
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo. Nel caso in cui la coordinata Z del
punto di partenza sia minore del punto di partenza del profilo, il TNC
posiziona l'utensile nella coordinata Z sul punto di partenza del profilo
e da lì avvia il ciclo.
1 Il TNC posiziona l'utensile in rapido sulla coordinata X (prima
posizione di troncatura).
2 Il TNC esegue in rapido un incremento parassiale (incremento
laterale = 0,8 la larghezza del tagliente).
3 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione assiale con l'avanzamento definito Q478.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC ripete questa sequenza (da 2 a 4) fino ad ottenere la forma
della scanalatura.
6 Il TNC riposiziona l'utensile in rapido al punto di partenza del ciclo.
