HEIDENHAIN TNC 640 363
13.25 Esempi di pr
ogr
ammazione
13.25 Esempi di programmazione

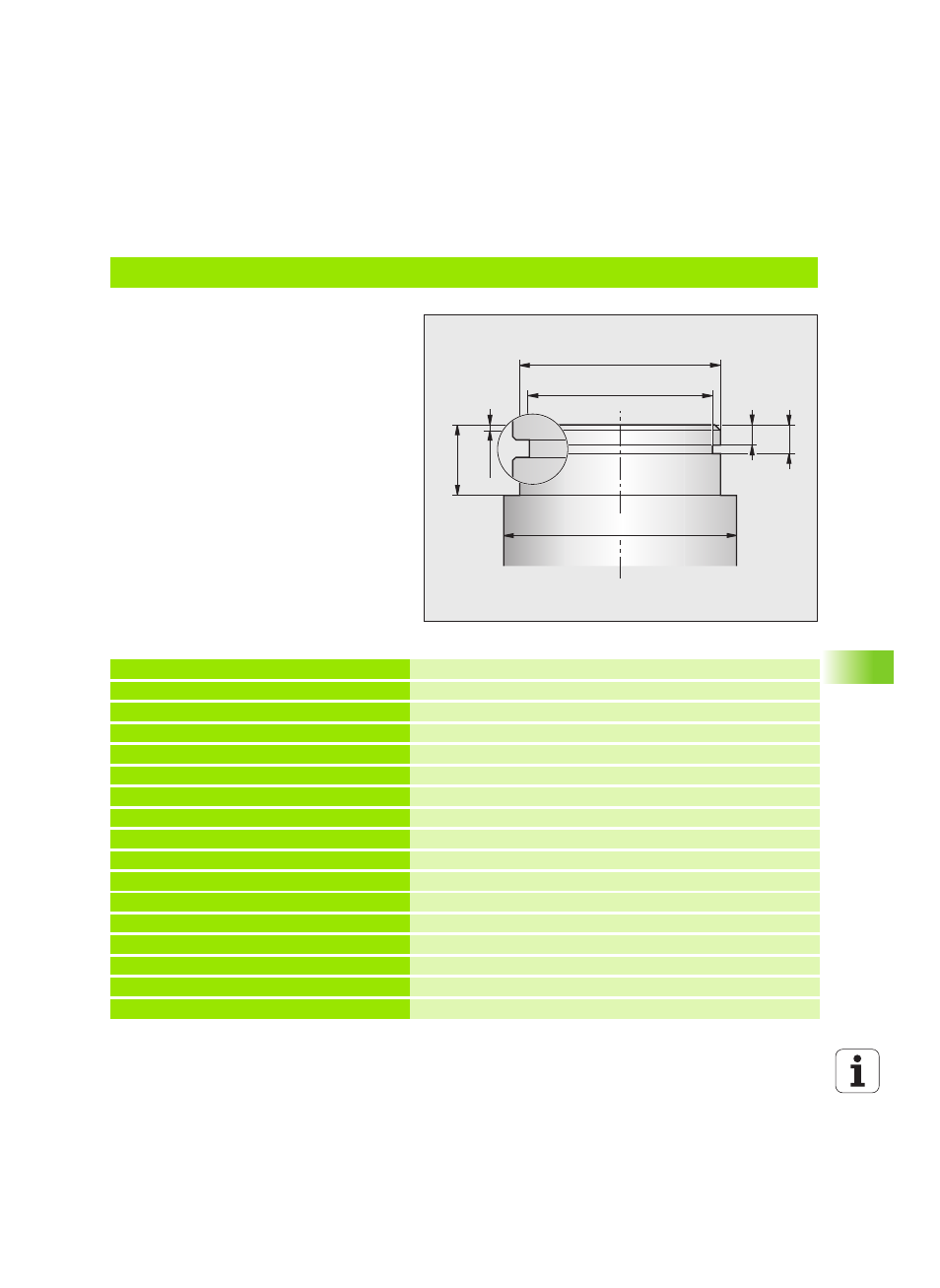

Esempio: gradino con gola
0 BEGIN PGM GRADINO MM
1 BLK FORM 0.1 Y X+0 Y-10 Z-35 Definizione pezzo grezzo
2 BLK FORM 0.2 X+87 Y+10 Z+2
3 TOOL CALL 12 Chiamata utensile
4 M140 MB MAX Disimpegno utensile
5 FUNCTION MODE TURN Attivazione tornitura
6 FUNCTION TURNDATA SPIN VCONST:ON VC:150 Velocità di taglio costante
7 CYCL DEF 800 ADEGUA SISTEMA TORNITURA Definizione del ciclo Adatta sistema di tornitura
Q497=+0 ;ANGOLO DI PRECESSIONE
Q498=+0 ;INVERSIONE UTENSILE
8 M136 Avanzamento in millimetri al giro
9 L X+165 Y+0 R0 FMAX Posizionamento sul punto di partenza nel piano
10 L Z+2 R0 FMAX M304 Distanza di sicurezza, mandrino di tornitura ON
11 CYCL DEF 812 GRADINO ASSIALE EST. Definizione del ciclo Gradino assiale
Q215=+0 ;TIPO LAVORAZIONE
Q460=+2 ;DISTANZA DI SICUREZZA
Q491=+160 ;DIAMETRO AVVIO PROFILO
¬142
¬150
2x45°
40
¬160
12
18
