298 Cicli: tornitura
13.8 T
O
RNITURA A
SSIALE ES
TESA CON ENTRA
T
A (ciclo 814)
13.8 TORNITURA ASSIALE ESTESA
CON ENTRATA (ciclo 814)

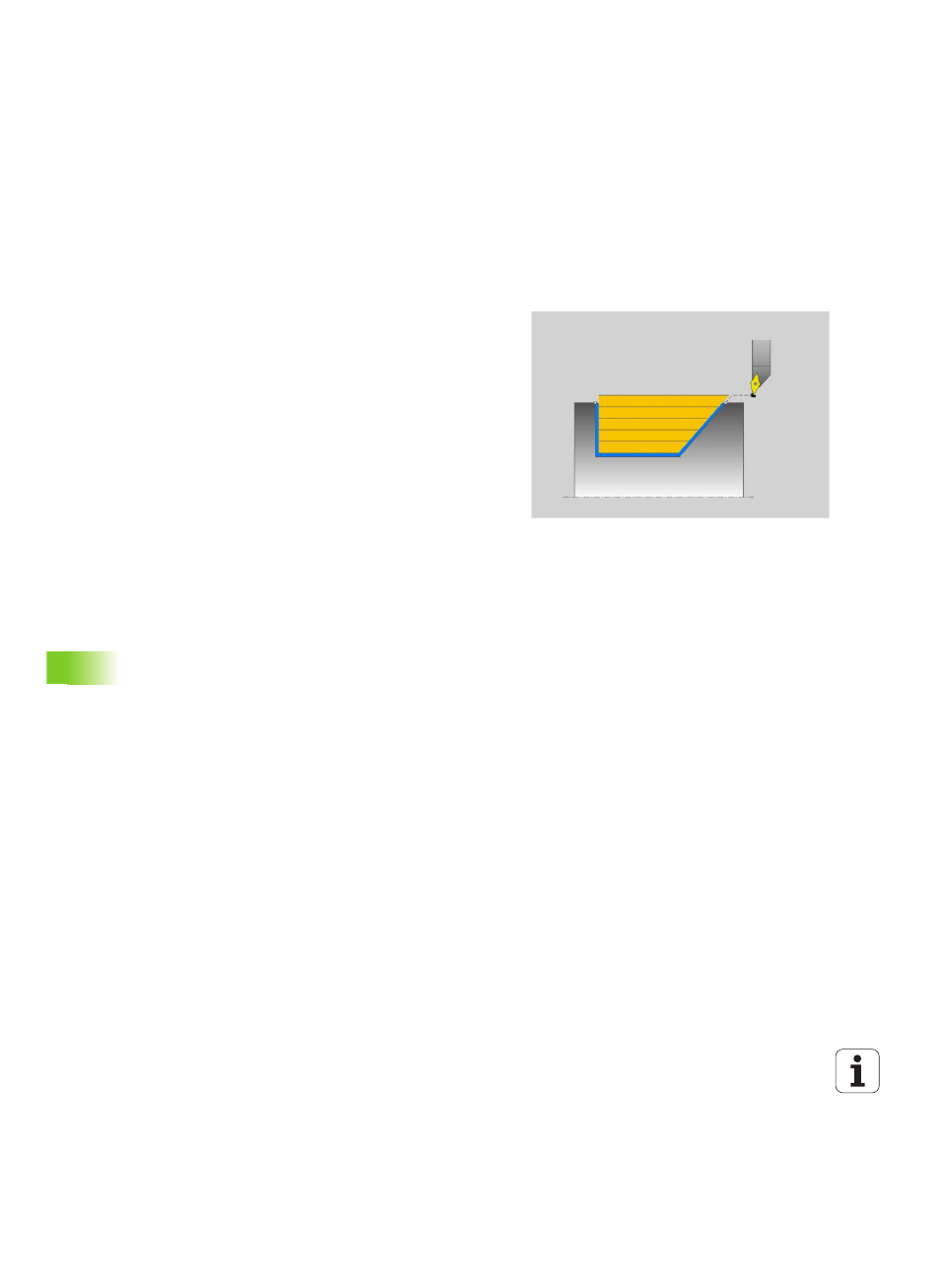

Applicazione
Questo ciclo consente di eseguire la tornitura assiale di gradini con
elementi con entrata (sottosquadri). Funzioni estese:
„ all'inizio e alla fine del profilo è possibile inserire uno smusso o un
arrotondamento
„ nel ciclo è possibile definire l'angolo per la superficie piana e un
raggio per l'angolo del profilo
Il ciclo può essere impiegato a scelta per la lavorazione di sgrossatura,
finitura o completa. La lavorazione a passate per la sgrossatura è
parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per lavorazioni
esterne. Se il diametro di partenza Q491 è maggiore del diametro finale
Q493
, il ciclo esegue una lavorazione esterna. Se il diametro di partenza
Q491 è minore del diametro finale Q493, il ciclo esegue una lavorazione
interna.
Esecuzione del ciclo Sgrossatura
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo. Nel caso in cui la coordinata Z del
punto di partenza sia minore di Q492 AVVIO PROFILO Z, il TNC posiziona
l'utensile nella coordinata Z alla distanza di sicurezza e da lì avvia il
ciclo.
All'interno della spogliatura il TNC esegue l'incremento con
l'avanzamento Q478. I movimenti di ritorno vengono eseguiti di volta in
volta della distanza di sicurezza.
1 Il TNC esegue in rapido un incremento parassiale. Il valore di
incremento viene calcolato dal TNC sulla base di Q463 PROFONDITA'
DI TAGLIO MAX
.
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione assiale con l'avanzamento definito Q478.
3 Il TNC ritira l'utensile con l'avanzamento definito del valore di
incremento.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC ripete questa sequenza (da 1 a 4) fino ad ottenere il profilo
finito.
6 Il TNC riposiziona l'utensile in rapido al punto di partenza del ciclo.
