HEIDENHAIN TNC 640 359
13.24 FILET
T
A
T
URA P
A
RALLELA AL PR
OFIL
O (ciclo 830)
13.24 FILETTATURA PARALLELA AL
PROFILO (ciclo 830)

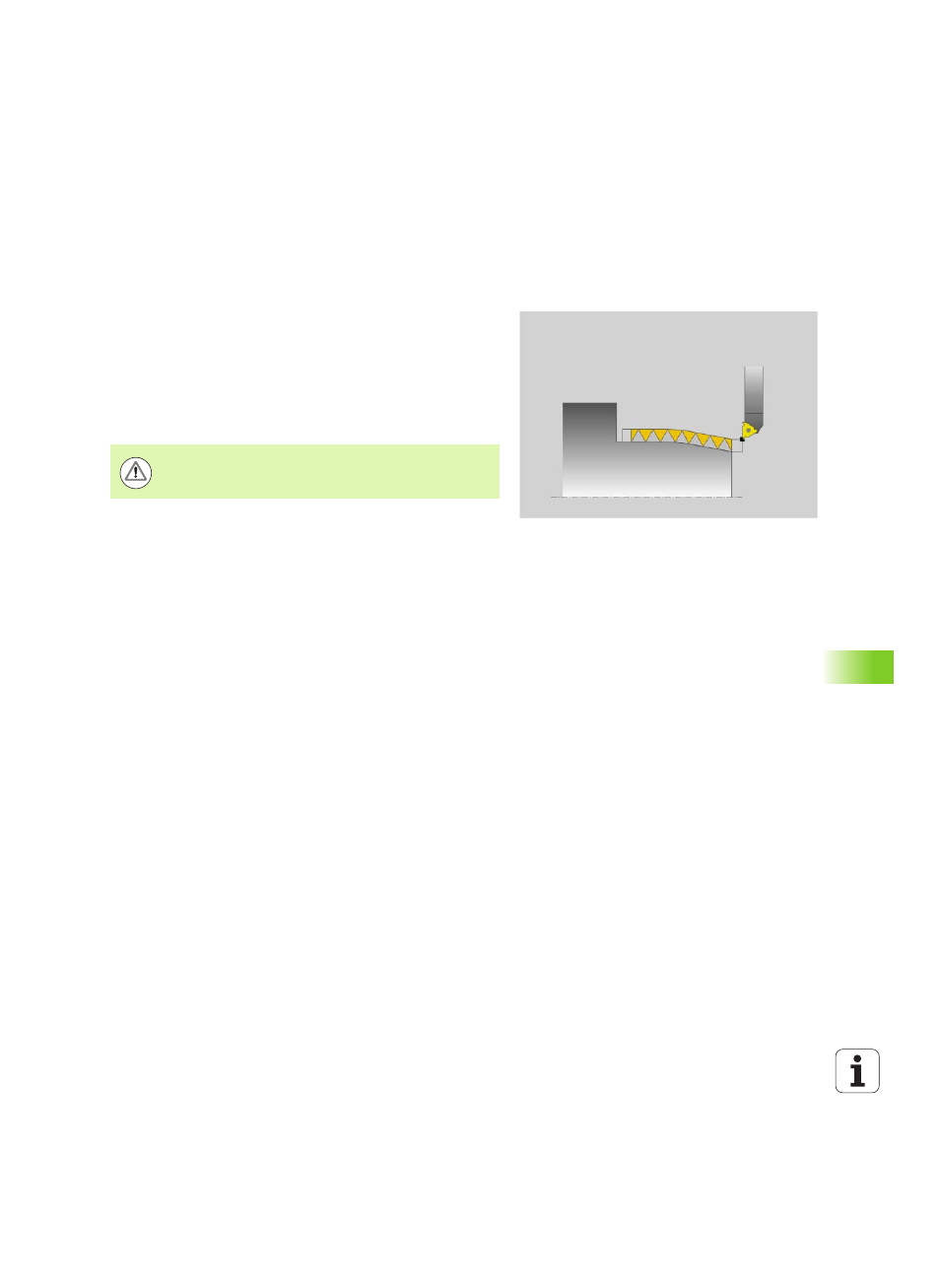

Applicazione
Questo ciclo consente di eseguire la tornitura assiale e radiale di filetti
di qualsiasi forma.
Con questo ciclo possono essere realizzati filetti a uno o più principi.
Se nel ciclo non viene immessa alcuna profondità di filettatura, il ciclo
impiega la profondità di filettatura a norma.
Il ciclo può essere impiegato per lavorazioni interne e per lavorazioni
esterne.
Esecuzione del ciclo
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo.
1 Il TNC posiziona l'utensile in rapido alla distanza di sicurezza prima
del filetto ed esegue un incremento.
2 Il TNC esegue un filetto parallelo al profilo di filettatura definito. In
questo modo il TNC sincronizza avanzamento e numero di giri
affinché venga creato il passo definito.
3 Il TNC solleva l'utensile in rapido della distanza di sicurezza.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC esegue un incremento. Gli incrementi vengono eseguiti in
conformità all'angolo di incremento Q467.
6 Il TNC ripete questa sequenza (da 2 a 5) fino ad ottenere la
profondità di filettatura.
7 Il TNC esegue il numero di passate a vuoto definite in Q476.
8 Il TNC ripete questa sequenza (da 2 a 7) secondo il numero di
principi Q475.
9 Il TNC riposiziona l'utensile in rapido al punto di partenza del ciclo.
Il ciclo 830 esegue l'uscita Q466 nel raccordo al profilo
programmato. Rispettare le condizioni di spazio.
