HEIDENHAIN TNC 640 289
13.5 T
O
RNITURA GRADINO A
SSIALE (ciclo 81

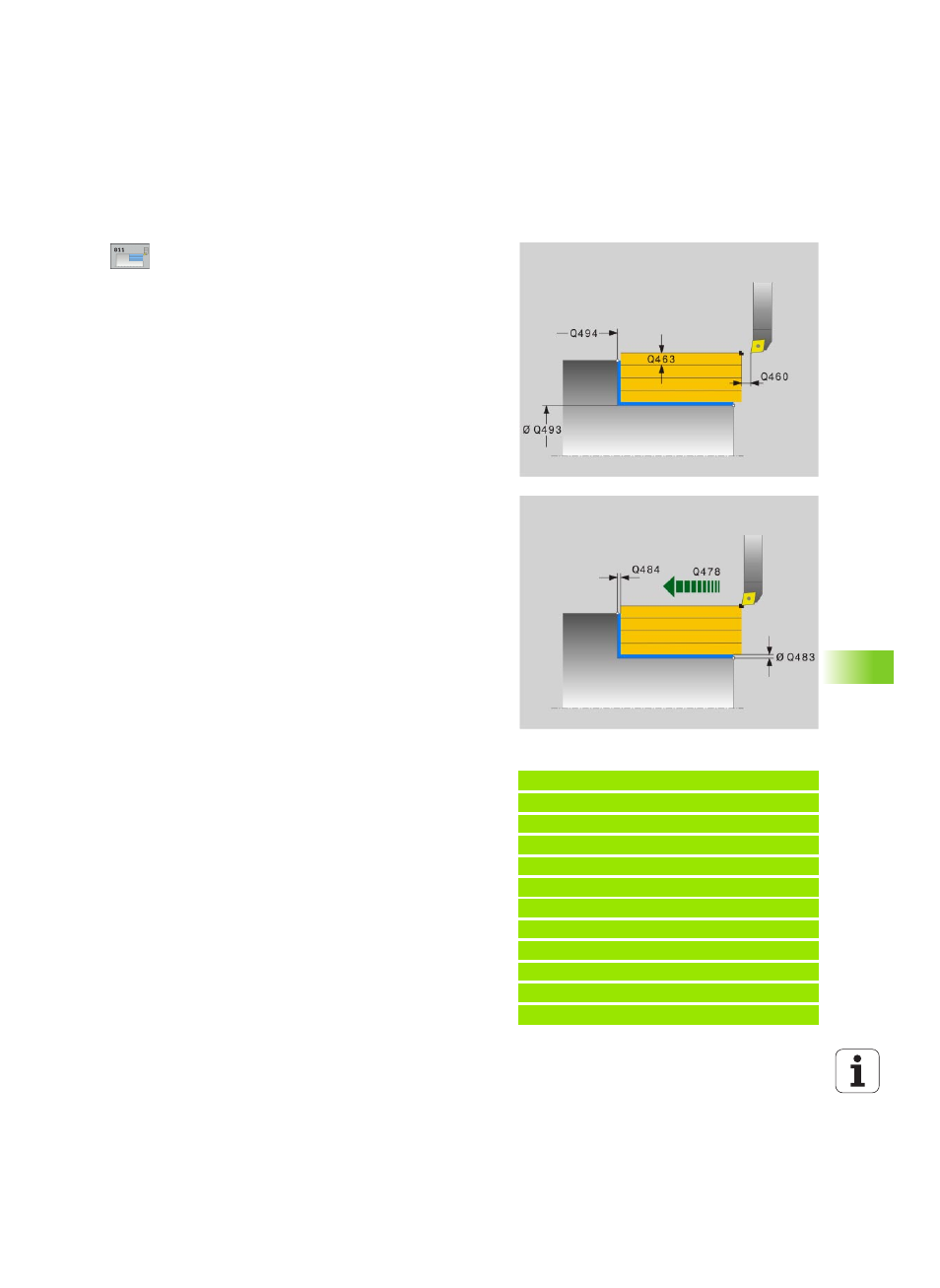

1) Parametri ciclo
U TIPO DI LAVORAZIONE Q215: definizione del tipo di
lavorazione:
0: sgrossatura e finitura
1: solo sgrossatura
2: solo finitura a quota finita
3: solo finitura a sovrametallo
U DISTANZA DI SICUREZZA Q460 (in valore incrementale):
distanza per movimento di ritorno e
preposizionamento
U DIAMETRO FINE PROFILO Q493: coordinata X del punto
finale (indicazione del diametro)
U FINE PROFILO Z Q494: coordinata Z del punto finale
U PROFONDITA' DI TAGLIO MAX Q463: incremento
massimo (indicazione del raggio) in direzione radiale.
L'incremento viene ripartito in modo uniforme per
evitare passate di finitura.
U AVANZAMENTO SGROSSATURA Q478: velocità di
avanzamento in sgrossatura. Se è stata programmata
la funzione M136, il TNC interpreta l'avanzamento in
millimetri al giro, senza la funzione M136 in millimetri
al minuto.
U DIAMETRO SOVRAMETALLO Q483: sovrametallo sul
diametro del profilo definito
U SOVRAMETALLO Z Q484: sovrametallo sul profilo definito
in direzione assiale
U AVANZAMENTO FINITURA Q505: velocità di avanzamento
in finitura. Se è stata programmata la funzione M136,
il TNC interpreta l'avanzamento in millimetri al giro,
senza la funzione M136 in millimetri al minuto.
Esempio: blocchi NC
11 CYCL DEF 811 TORNITURA GRADINO ASSIALE
Q215=+0 ;TIPO LAVORAZIONE
Q460=+2 ;DISTANZA DI SICUREZZA
Q493=+50 ;DIAMETRO FINE PROFILO
Q494=-55 ;FINE PROFILO Z
Q463=+3 ;PROFONDITA' DI TAGLIO MAX
Q478=+0.3 ;AVANZAMENTO SGROSSATURA
Q483=+0.4 ;SOVRAMETALLO DIAMETRO
Q484=+0.2 ;SOVRAMETALLO Z
Q505=+0.2 ;AVANZAMENTO FINITURA
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
