HEIDENHAIN TNC 640 283
13.2 ADEGU
A
SIS
T
EMA T
O
RNITURA (ciclo 80
0) 13.2 ADEGUA SISTEMA
TORNITURA (ciclo 800)
Applicazione
Prima delle lavorazioni di tornitura è necessario:
„ portare l'utensile nella posizione corretta
„ orientare il tagliente dell'utensile
Per portare l'utensile in una posizione idonea, programmare un blocco
di traslazione ad es. L Y+0 R0 FMAX per raggiungere il centro del
mandrino di tornitura.
Per orientare il tagliente dell'utensile occorre impiegare il ciclo 800
ADEGUA SISTEMA TORNITURA. Il ciclo 800 allinea il sistema di
coordinate del pezzo all'angolo di precessione Q497 e orienta il
tagliente dell'utensile di conseguenza. Il TNC orienta il tagliente
dell'utensile per lavorazioni esterne sul centro della tavola di tornitura,
per lavorazioni interne nella direzione opposta.

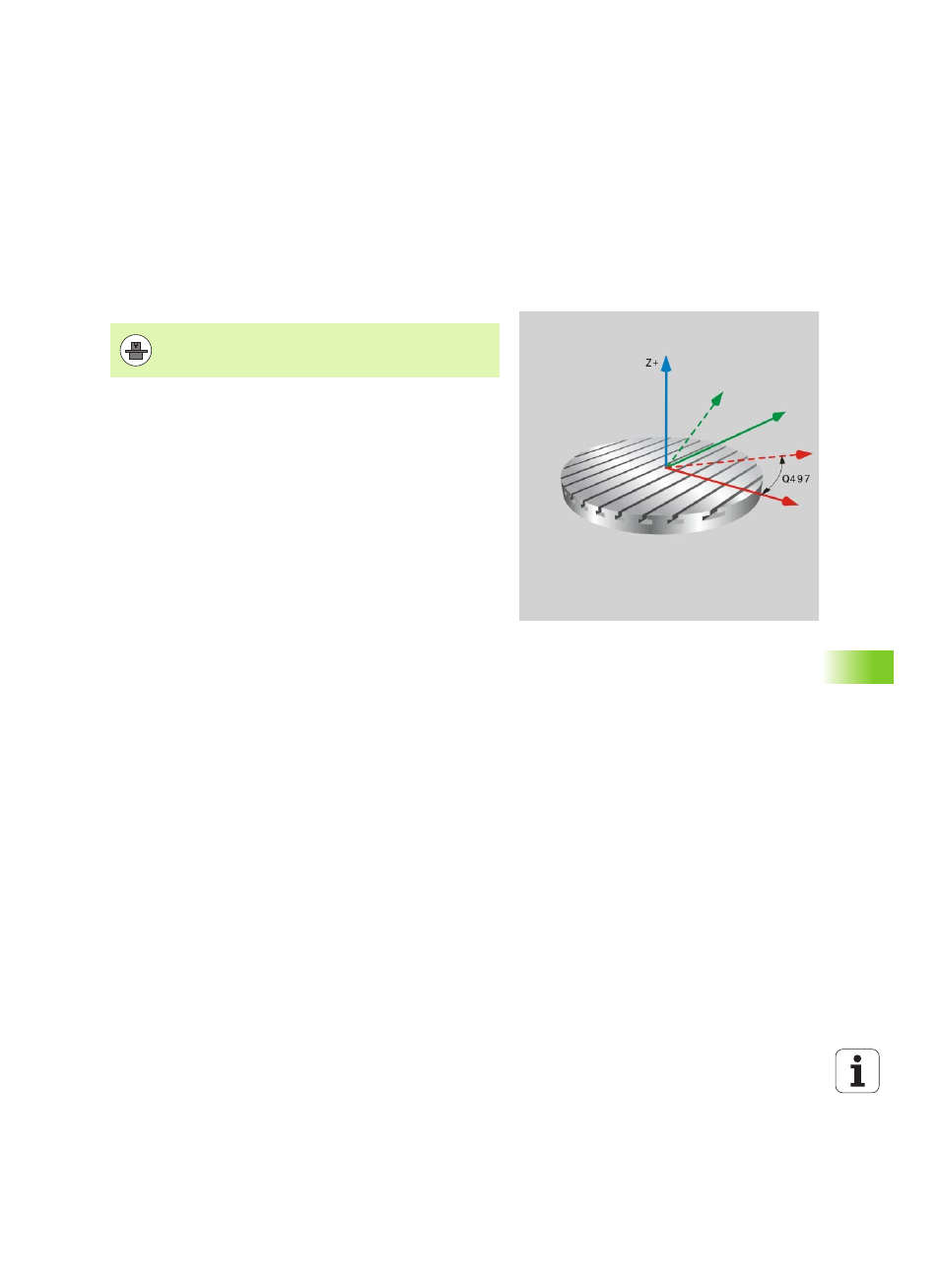

Con l'angolo di precessione Q497 si definisce la posizione sul perimetro
del pezzo sulla quale deve essere eseguita la lavorazione. Può risultare
necessario qualora l'utensile debba essere portato in una certa
posizione per poter eseguire la lavorazione. La posizione di lavorazione
può essere anche ruotata per osservare meglio i processi di
lavorazione. Se si esegue una lavorazione di tornitura inclinata,
orientare con l'angolo di precessione l'angolo dell'utensile e il sistema
di coordinate su una posizione idonea (vedere manuale utente,
capitolo Lavorazione di tornitura).
I cicli di tornitura del TNC possono essere impiegati per lavorazioni
interne ed esterne. Con il ciclo 800 è possibile rappresentare in
speculare il sistema di coordinate utensile (INVERSIONE UTENSILE
Q498). Gli utensili possono quindi essere impiegati sia per lavorazioni
interne che esterne. Il TNC ruota quindi il mandrino di 180° e
rappresenta in speculare l'orientamento utensile TO.
Il costruttore della macchina mette eventualmente a
disposizione alcune funzioni per allineare l'utensile.
Consultare il manuale della macchina.
