13.16 TRONCATURA RADIALE
(ciclo 861)
Applicazione
Questo ciclo consente di eseguire la troncatura radiale di scanalature
rettangolari.
Il ciclo può essere impiegato a scelta per la lavorazione di sgrossatura,
finitura o completa. La lavorazione a passate per la sgrossatura è
parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per lavorazioni
esterne. Se alla chiamata del ciclo l'utensile si trova all'esterno del
profilo da lavorare, il ciclo esegue una lavorazione esterna. Se
l'utensile si trova all'interno del profilo da lavorare, il ciclo esegue una
lavorazione interna.

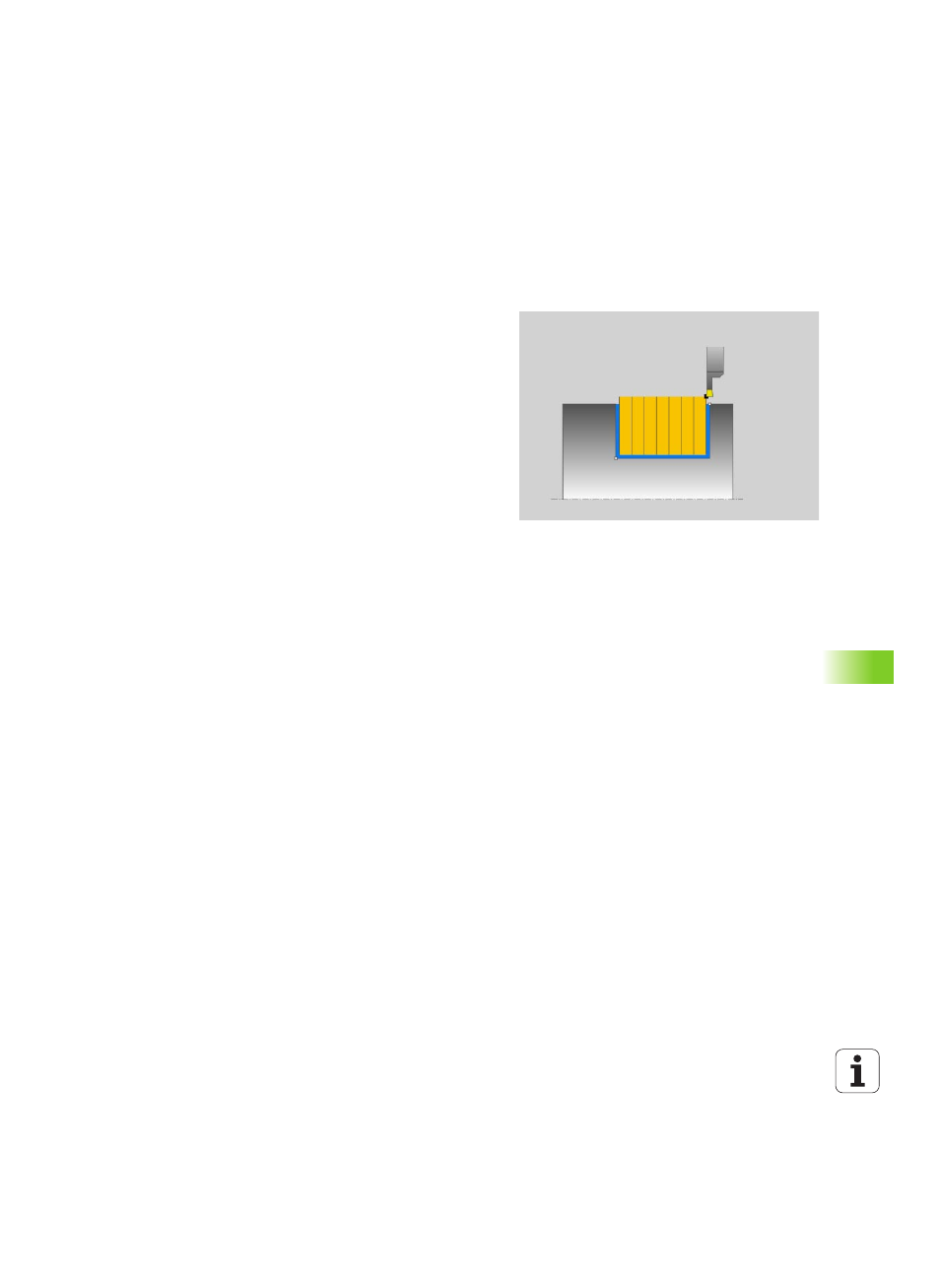

Esecuzione del ciclo Sgrossatura
Il ciclo lavora solo l'area dalla posizione di partenza del ciclo fino al
punto finale definito nel ciclo.
1 Il TNC esegue in rapido un incremento parassiale (incremento
laterale = 0,8 la larghezza del tagliente).
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione assiale con l'avanzamento definito Q478.
3 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
4 Il TNC ripete questa sequenza (da 1 a 3) fino ad ottenere la
larghezza della scanalatura.
5 Il TNC riposiziona l'utensile in rapido al punto di partenza del ciclo.
