FORATURA CON PUNTE A CANNONE MONOTAGLIENTI (ciclo 241,
DIN/ISO: G241)
3.10
3
TNC 320 | Manuale utente programmazione di cicli | 10/2013
87

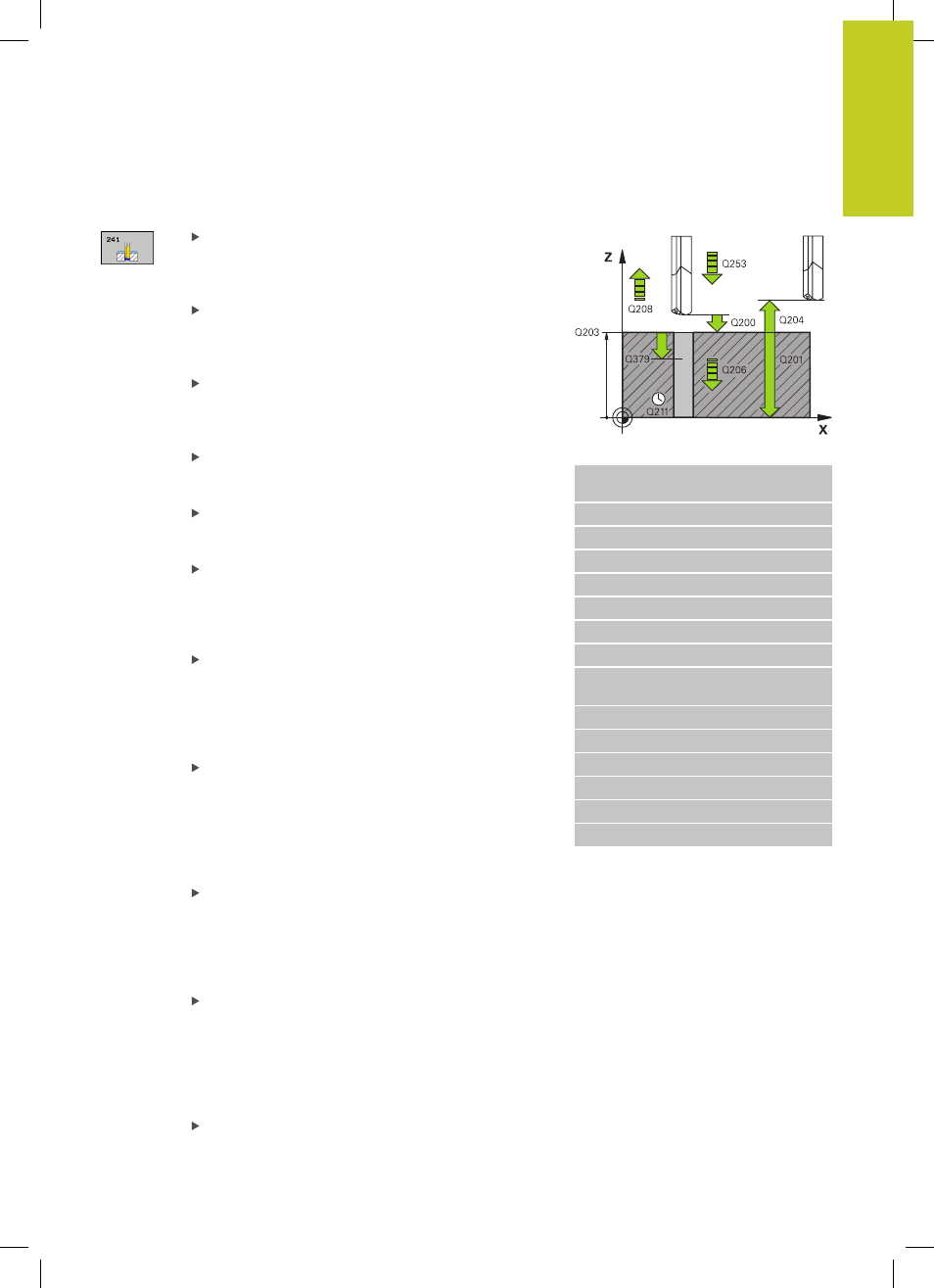

Parametri ciclo
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999
PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo del
foro. Campo di immissione da -99999,9999 a
99999,9999
AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in mm/
min. Campo di immissione da 0 a 99999,999, in
alternativa
FAUTO, FU
TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l'utensile sosta sul fondo del foro.
Campo di immissione da 0 a 3600,0000
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
PUNTO DI PARTENZA ABBASSATO Q379 (in valore
incrementale riferito alla superficie del pezzo): punto
di partenza della lavorazione di foratura effettiva.
Il TNC si sposta con
AVANZ. AVVICINAMENTO
dalla distanza di sicurezza al punto di partenza più
profondo. Campo di immissione da 0 a 99999,9999
AVANZAMENTO DI AVVICINAMENTO Q253:
velocità di spostamento dell’utensile durante il
posizionamento dalla distanza di sicurezza al punto
di partenza più profondo in mm/min. È attiva solo se
è stato inserito un valore Q379 diverso da 0. Campo
di immissione da 0 a 99999,999, in alternativa
FMAX, FAUTO
AVANZAMENTO RITORNO Q208: velocità di
spostamento dell'utensile durante l'uscita dal foro
in mm/min. Impostando Q208=0, il TNC estrae
l'utensile con avanzamento di foratura Q206. Campo
di immissione da 0 a 99999,999, in alternativa
FMAX, FAUTO
INS./ESTR. S. ROTAZIONE (3/4/5) Q426:
senso di rotazione in cui l'utensile deve ruotare
all'inserimento nel foro e all'estrazione dal foro.
Inserimento:
3 : rotazione del mandrino con M3
4 : rotazione del mandrino con M4
5 : spostamento con mandrino fermo
INS./ESTR. N. GIRI MANDRINO Q427: velocità alla
quale l'utensile deve ruotare in entrata nel foro e in
uscita dal foro. Campo di immissione da 0 a 99999
Blocchi NC
11 CYCL DEF 241 FORATURA CON
PUNTE A CANNONE MONOTAGLIENTI
Q200=2 ;DISTANZA SICUREZZA
Q201=-80 ;PROFONDITÀ
Q206=150 ;AVANZ. INCREMENTO
Q211=0.25 ;TEMPO ATTESA SOTTO
Q203=+100 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
Q379=7.5 ;PUNTO DI PARTENZA
Q253=750 ;AVANZ.
AVVICINAMENTO
Q208=1000 ;AVANZAM. RITORNO
Q426=3 ;SENSO DI ROTAZ. S.
Q427=25 ;INS./ESTR. N. GIRI
Q428=500 ;N. DI GIRI FORATURA
Q429=8 ;REFRIGERANTE ON
Q430=9 ;REFRIGERANTE OFF
