14.2 ROTAZIONE BASE (ciclo 400, DIN/ISO: G400)
14
284
TNC 320 | Manuale utente programmazione di cicli | 10/2013
14.2 ROTAZIONE BASE (ciclo 400, DIN/ISO:
G400)
Esecuzione del ciclo

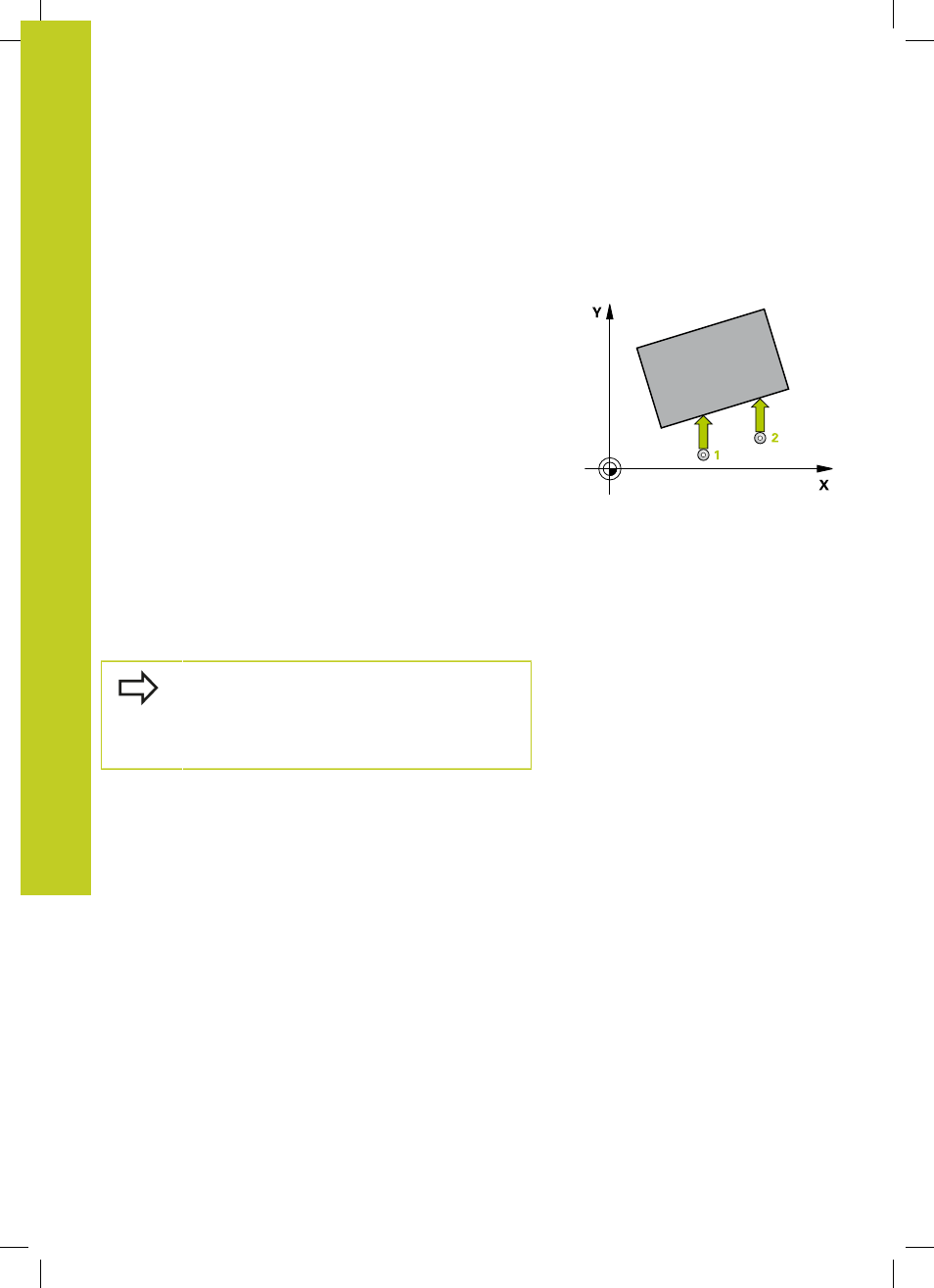

Il ciclo di tastatura 400 rileva una posizione inclinata del pezzo
mediante la misurazione di due punti che devono trovarsi su una
retta. Con la funzione Rotazione base il TNC compensa il valore
misurato.
1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 278) sul punto da tastare programmato 1 .
Contemporaneamente il TNC sposta il tastatore della distanza
di sicurezza in senso opposto alla direzione di spostamento
definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna
F)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
4 Il TNC riposiziona il tastatore all'altezza di sicurezza ed effettua la
rotazione base calcolata
Per la programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Il TNC disattiva un'eventuale rotazione base attiva
all'inizio del ciclo.
