11.6 ROTAZIONE (ciclo 10, DIN/ISO: G73)
Attivazione

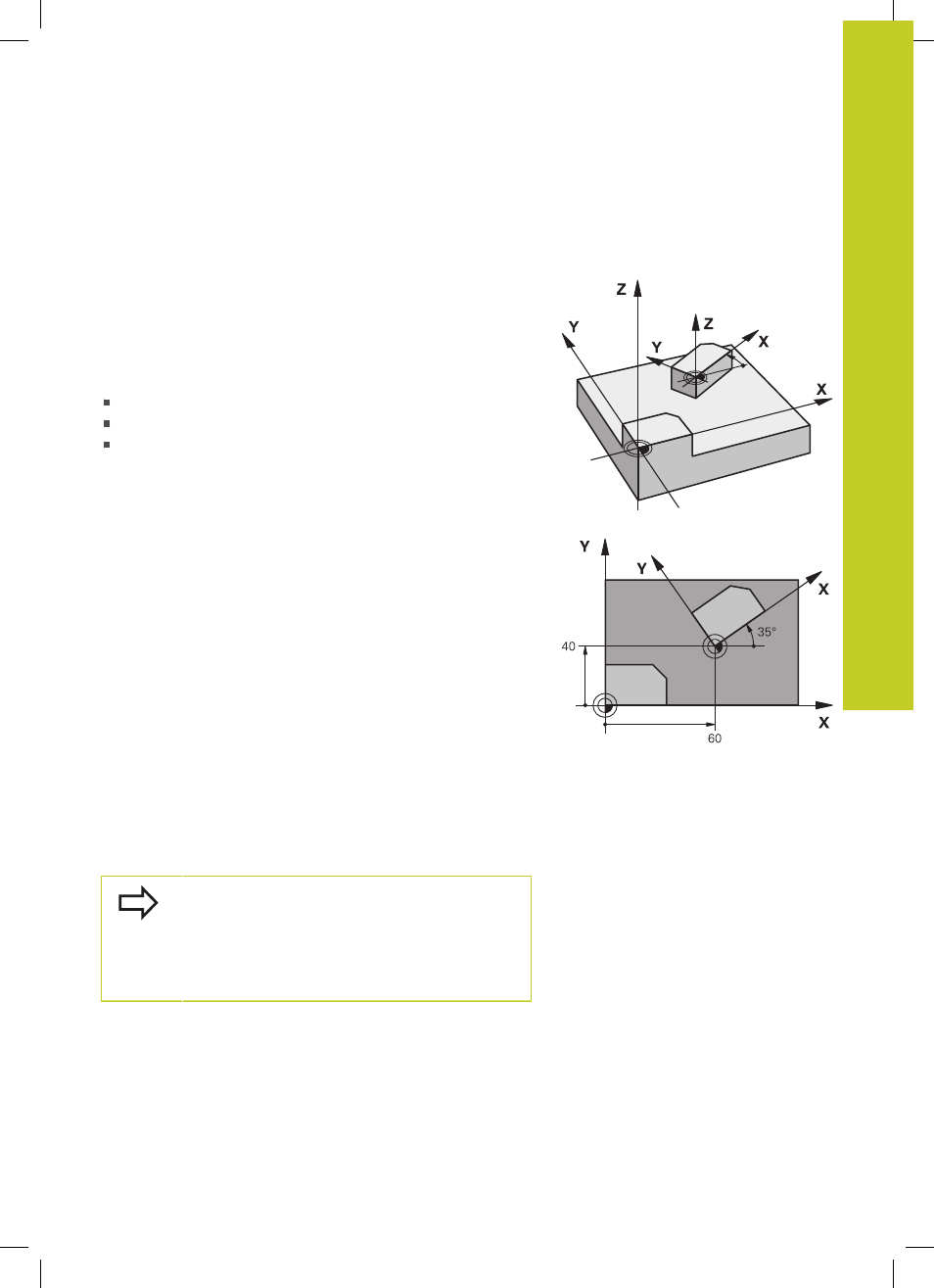

Nell'ambito di un programma il TNC può ruotare il sistema di
coordinate nel piano di lavoro intorno all'origine attiva.
La ROTAZIONE è attiva dalla sua definizione nel programma. Essa è
attiva anche in modalità Introduzione manuale dati. Il TNC visualizza
l'angolo di rotazione attivo nell'indicazione di stato supplementare.
Asse di riferimento per l'angolo di rotazione:
Piano X/Y Asse X
Piano Y/Z Asse Y
Piano Z/X Asse Z
Annullamento
Riprogrammare il ciclo ROTAZIONE con angolo di rotazione 0°.
Per la programmazione
Con la definizione del ciclo 10 il TNC disattiva
un'eventuale correzione attiva del raggio. Se
necessario, programmare di nuovo la correzione del
raggio.
Dopo la definizione del ciclo 10, spostare entrambi gli
assi del piano di lavoro per attivare la rotazione.
