14.4 ROTAZIONE BASE su due isole (ciclo
402, DIN/ISO: G402)

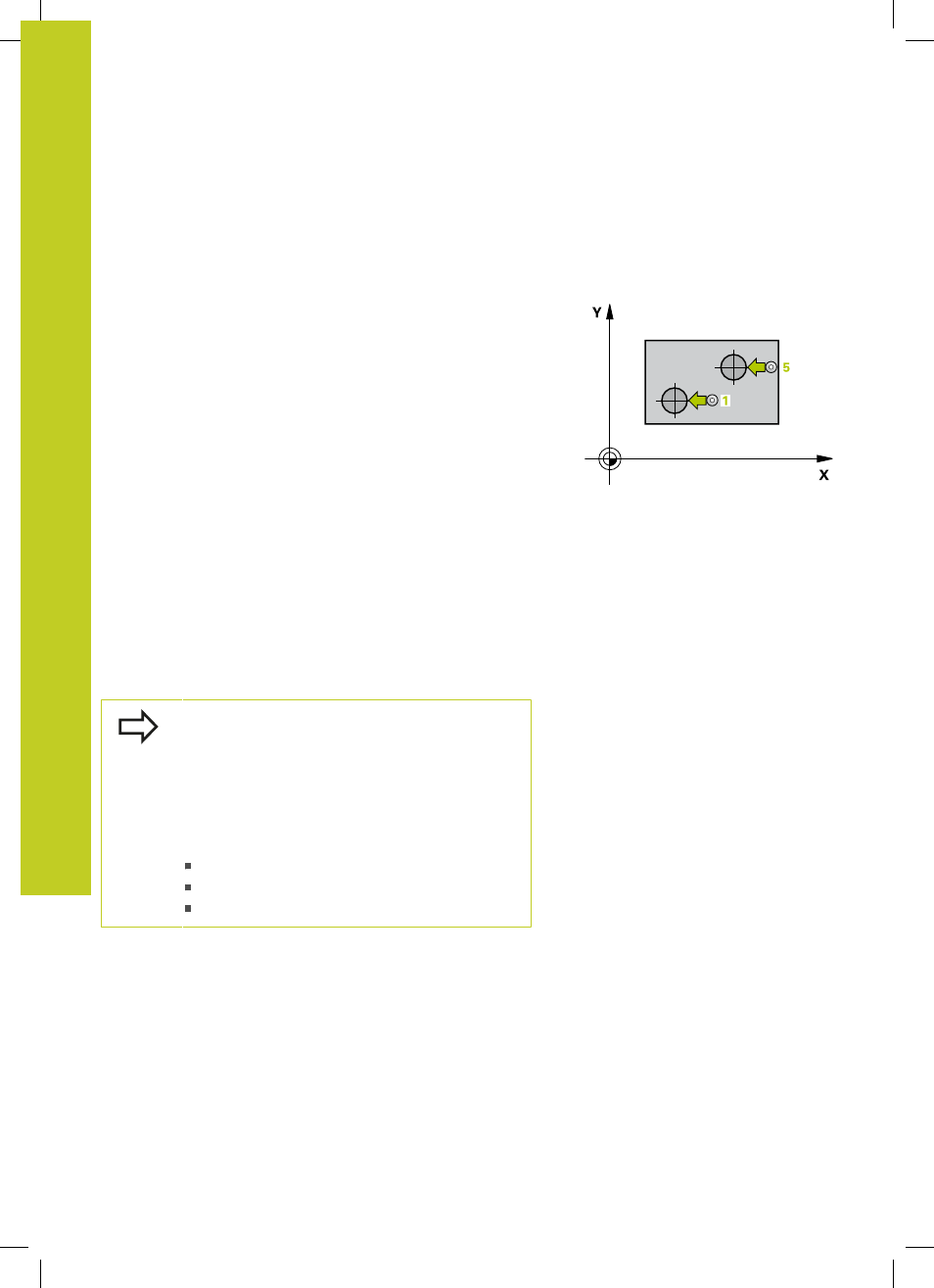

Esecuzione del ciclo
Il ciclo di tastatura 402 rileva i centri delle due isole.
Successivamente il TNC calcola l'angolo tra l'asse principale del
piano di lavoro e la retta che collega i centri delle due isole. Con
la funzione Rotazione base il TNC compensa il valore calcolato. In
alternativa si può compensare la posizione inclinata rilevata anche
tramite rotazione della tavola rotante.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura", Pagina 278) sul punto da tastare 1 della prima isola
2 Successivamente il tastatore si porta all' Altezza misurata
1 programmata e rileva mediante quattro tastature il centro
della prima isola. Il tastatore si sposta tra i punti da tastare,
reciprocamente distanti di 90°, su un arco di cerchio
3 Successivamente il tastatore si riporta all'altezza di sicurezza e
si posiziona sul punto da tastare 5 della seconda isola
4 Successivamente il TNC porta il tastatore all' Altezza misurata 2
e rileva mediante quattro tastature il centro della seconda isola
5 Il TNC riposiziona il tastatore all'altezza di sicurezza ed effettua la
rotazione base calcolata
Per la programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Il TNC disattiva un'eventuale rotazione base attiva
all'inizio del ciclo.
Se si desidera compensare la posizione inclinata
tramite rotazione della tavola rotante, il TNC impiega
automaticamente i seguenti assi rotativi:
C con l'asse utensile Z
B con l'asse utensile Y
A con l'asse utensile X
