ORIGINE SU ASSE TS (ciclo 417, DIN/ISO: G417) 15.11
15
TNC 320 | Manuale utente programmazione di cicli | 10/2013
347

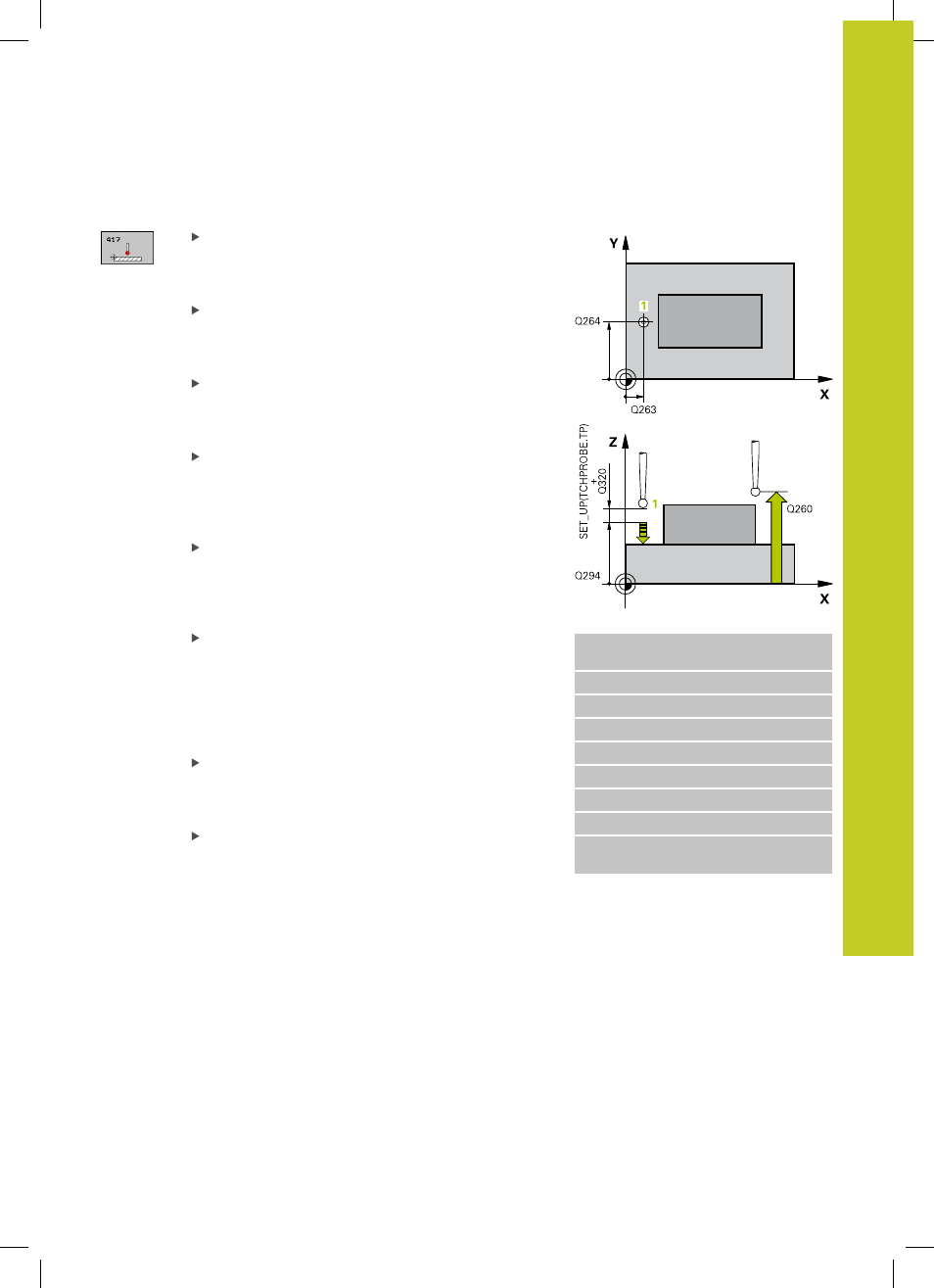

Parametri ciclo
1º PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
1º PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
1º PUNTO MIS. 3º ASSE Q294 (in valore assoluto):
coordinata del primo punto da tastare nell'asse del
tastatore. Campo di immissione da -99999,9999 a
99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
NUMERO ORIGINE NELLA TABELLA Q305: indicare
il numero nella tabella origini/tabella Preset nel
quale il TNC deve memorizzare la coordinata.
Programmando Q305=0, il TNC imposta la
visualizzazione automaticamente in modo tale che la
nuova origine si trovi sulla superficie tastata. Campo
di immissione da 0 a 2999
NUOVA ORIGINE Q333 (in valore assoluto):
coordinata sulla quale il TNC deve impostare
l'origine. Impostazione di base = 0. Campo di
immissione da -99999,9999 a 99999,9999
TRASF.VALORE MISURA (0,1) Q303: definire se
l'origine determinata deve essere memorizzata nella
tabella origini o nella tabella Preset:
-1 : non utilizzare! Viene inserito dal TNC quando
vengono immessi programmi vecchi (vedere
"Caratteristiche comuni dei Cicli di tastatura per
l'impostazione dell'origine")
0 : registrazione dell'origine calcolata nella tabella
origini attiva. Il sistema di riferimento è il sistema di
coordinate del pezzo attivo
1 : registrazione dell'origine calcolata nella tabella
Preset. Il sistema di riferimento è il sistema di
coordinate di macchina (sistema REF)
Blocchi NC
5 TCH PROBE 417 ORIGINE NELL'ASSE
TS
Q263=+25 ;1º PUNTO 1º ASSE
Q264=+25 ;1º PUNTO 2º ASSE
Q294=+25 ;1º PUNTO 3º ASSE
Q320=0 ;DISTANZA SICUREZZA
Q260=+50 ;ALTEZZA DI SICUREZZA
Q305=0 ;NUMERO SU TABELLA
Q333=+0 ;ORIGINE
Q303=+1 ;TRASF. VALORE
MISURA
