TASCA RETTANGOLARE (ciclo 251, DIN/ISO: G251) 5.2
5
TNC 320 | Manuale utente programmazione di cicli | 10/2013
131
Parametri ciclo
TIPO DI LAVORAZIONE (0/1/2) Q215: definizione
del tipo di lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)

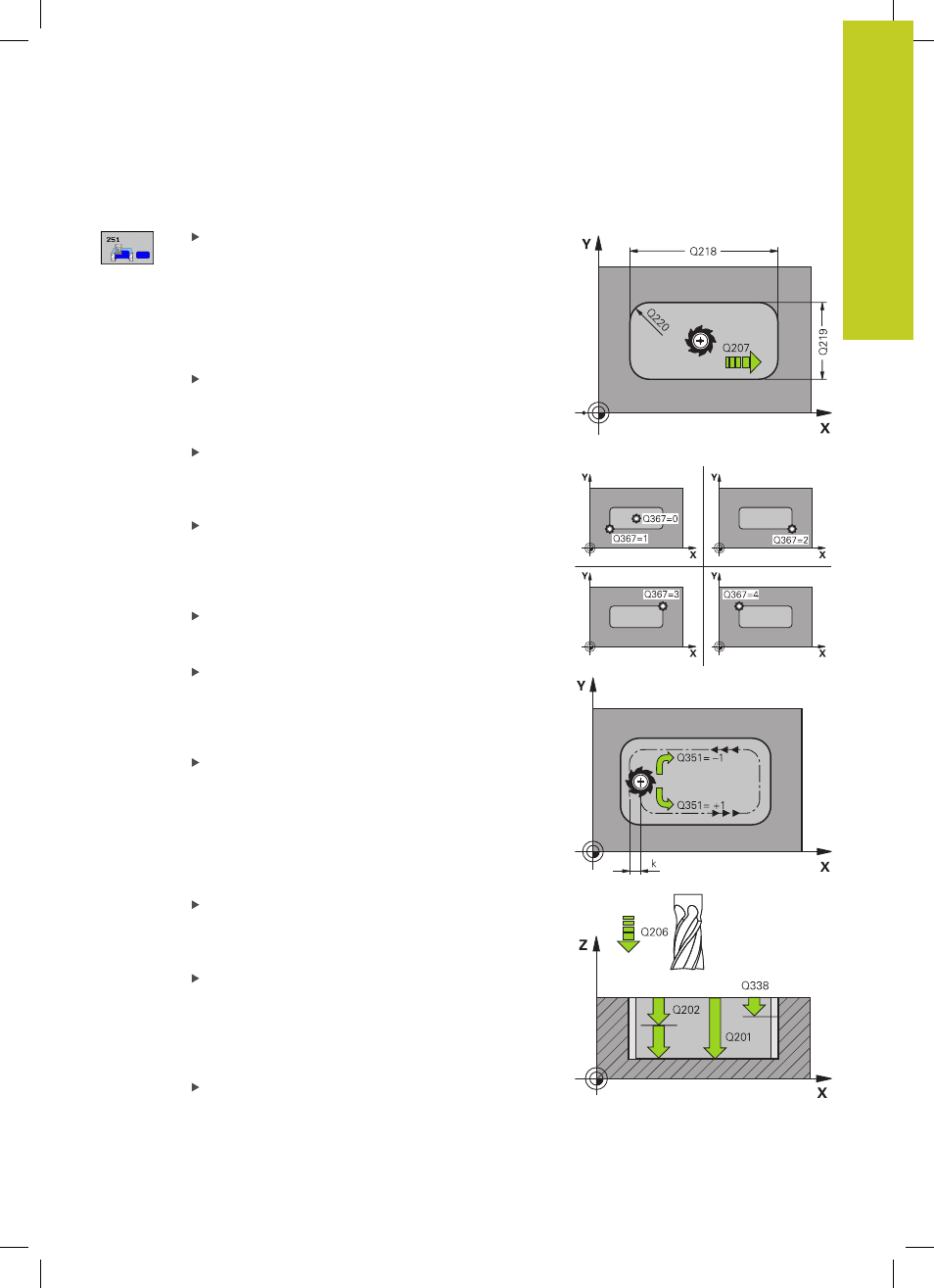

LUNGHEZZA LATO PRIMARIO Q218 (in valore
incrementale): lunghezza della tasca, parallela
all'asse principale del piano di lavoro. Campo di
immissione da 0 a 99999,9999
LUNGHEZZA LATO SECONDARIO Q219 (in valore
incrementale): lunghezza della tasca, parallela
all'asse secondario del piano di lavoro. Campo di
immissione da 0 a 99999,9999
RAGGIO DELL'ANGOLO Q220: raggio dell'angolo
della tasca. Se è impostato il valore 0, il TNC
considera il RAGGIO SPIGOLO uguale al raggio
dell'utensile. Campo di immissione da 0 a
99999,9999
SOVRAMETALLO LATERALE Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro. Campo di immissione da 0 a 99999,9999
ANGOLO DI ROTAZIONE Q224 (in valore assoluto):
angolo con cui tutta la lavorazione viene ruotata. Il
centro di rotazione si trova nella posizione in cui si
trova l’utensile al momento della chiamata del ciclo.
Campo di immissione da -360,0000 a 360,0000
POSIZIONE TASCA Q367: posizione della tasca
riferita alla posizione dell’utensile al momento della
chiamata del ciclo:
0 : posizione utensile = centro tasca
1 : posizione utensile = spigolo inferiore sinistro
2 : posizione utensile = spigolo inferiore destro
3 : posizione utensile = spigolo superiore destro
4 : posizione utensile = spigolo superiore sinistro
AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999 In
alternativa
FAUTO, FU, FZ
MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
PREDEF: Il TNC impiega il valore del blocco GLOBAL
DEF
PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
tasca. Campo di immissione da -99999,9999 a
99999,9999
