ROTAZIONE BASE su due isole (ciclo 402, DIN/ISO: G402) 14.4
14
TNC 320 | Manuale utente programmazione di cicli | 10/2013
291

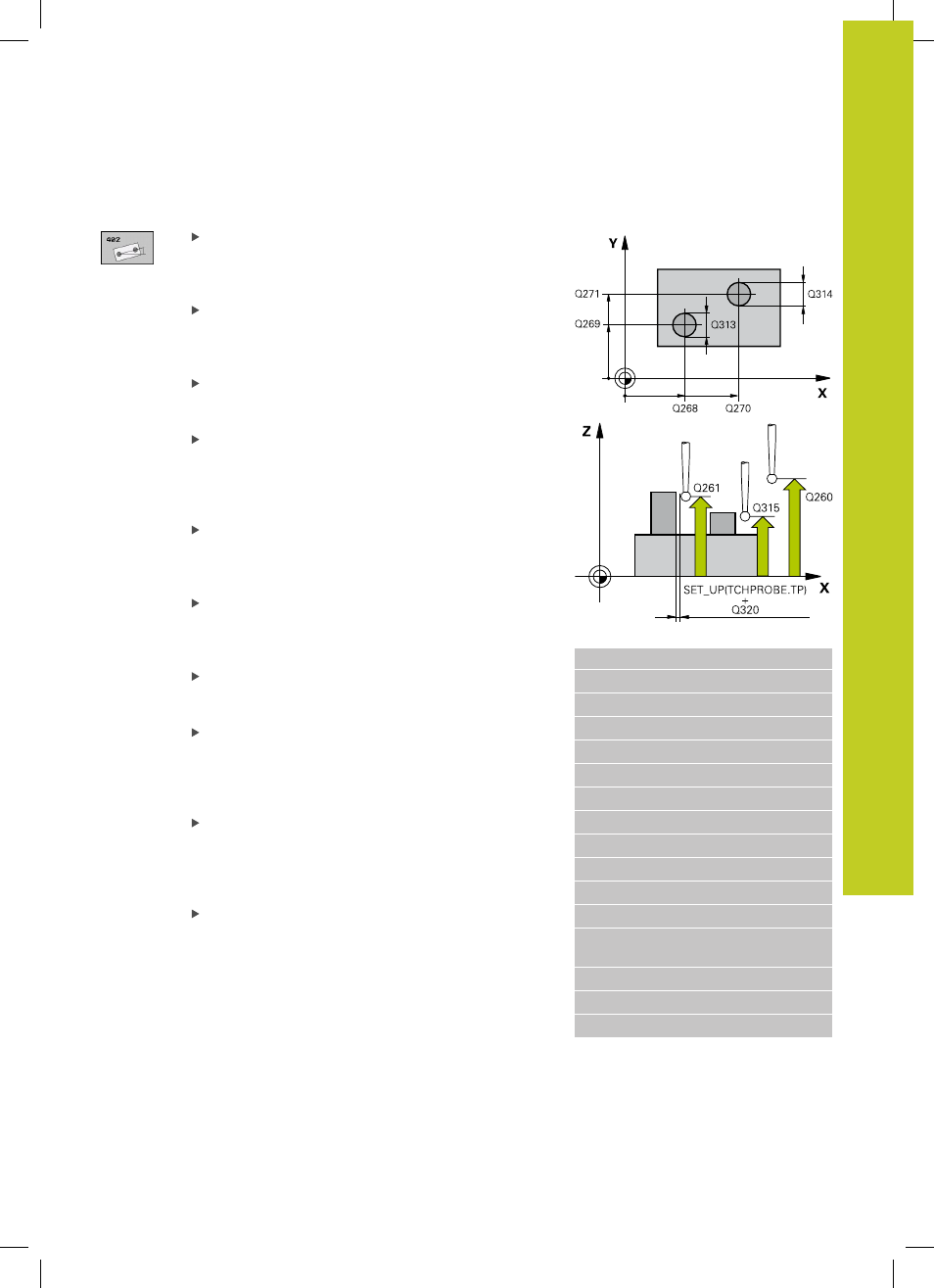

Parametri ciclo
1ª ISOLA: CENTRO 1º ASSE Q268 (in valore
assoluto): centro della prima isola nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
1ª ISOLA: CENTRO 2º ASSE Q269 (in valore
assoluto): centro della prima isola nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
DIAMETRO ISOLA 1 Q313: diametro approssimativo
della 1ª isola. Introdurre un valore approssimato per
eccesso. Campo di immissione da 0 a 99999,9999
ALT. MIS. ISOLA 1 NELL'ASSE TS Q261 (in valore
assoluto): coordinata del centro della sfera (= punto
di contatto) nell'asse del tastatore, sul quale si
esegue la misurazione della 1ª isola. Campo di
immissione da -99999,9999 a 99999,9999
2ª ISOLA: CENTRO 1º ASSE Q270 (in valore
assoluto): centro della seconda isola nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
2ª ISOLA: CENTRO 2º ASSE Q271 (in valore
assoluto): centro della seconda isola nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
DIAMETRO ISOLA 2 Q314: diametro approssimativo
della 2ª isola. Introdurre un valore approssimato per
eccesso. Campo di immissione da 0 a 99999,9999
ALT. MIS. ISOLA 2 NELL'ASSE TS Q315 (in valore
assoluto): coordinata del centro della sfera (= punto
di contatto) nell'asse del tastatore, sul quale si
esegue la misurazione della 2ª isola. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
Blocchi NC
5 TCH PROBE 402 ROT 2 ISOLE
Q268=-37 ;1º CENTRO 1º ASSE
Q269=+12 ;1º CENTRO 2º ASSE
Q313=60 ;DIAMETRO ISOLA 1
Q261=-5 ;ALTEZZA MISURATA 1
Q270=+75 ;2º CENTRO 1º ASSE
Q271=+20 ;2º CENTRO 2º ASSE
Q314=60 ;DIAMETRO ISOLA 2
Q315=-5 ;ALTEZZA MISURATA 2
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
Q307=0 ;PREDISPOS. ANGOLO
ROT.
Q305=0 ;NUMERO SU TABELLA
Q402=0 ;COMPENSAZIONE
Q337=0 ;SETTARE ZERO
