BARENATURA (ciclo 202, DIN/ISO: G202) 3.5
3
TNC 320 | Manuale utente programmazione di cicli | 10/2013
71
Parametri ciclo
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999
PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo del
foro. Campo di immissione da -99999,9999 a
99999,9999
AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la barenatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa
FAUTO, FU
TEMPO ATTESA SOTTO Q211: tempo di sosta in
secondi dell'utensile sul fondo del foro. Campo di
immissione da 0 a 3600,0000
AVANZAMENTO RITORNO Q208: velocità di
spostamento dell'utensile durante l'uscita dal
foro in mm/min. Impostando Q208 = 0, vale
l'AVANZAMENTO INCREMENTO. Campo di
immissione da 0 a 99999,999, in alternativa
FMAX,
FAUTO
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0
a 99999,999
DIREZ. DISIMPEGNO (0/1/2/3/4) Q214: definizione
della direzione in cui il TNC disimpegna
l'utensile sul fondo del foro (dopo l'orientamento del
mandrino)
0 : senza disimpegno utensile
1 : disimpegno utensile in direzione negativa
dell'asse principale
2 : disimpegno utensile in direzione negativa
dell'asse secondario
3 : disimpegno utensile in direzione positiva dell'asse
principale
4 : disimpegno utensile in direzione positiva dell'asse
secondario
ANGOLO ORIENTAMENTO MANDRINO Q336
(in valore assoluto): angolo sul quale il TNC
posiziona l'utensile prima del disimpegno. Campo di
immissione da -360,000 a 360,000

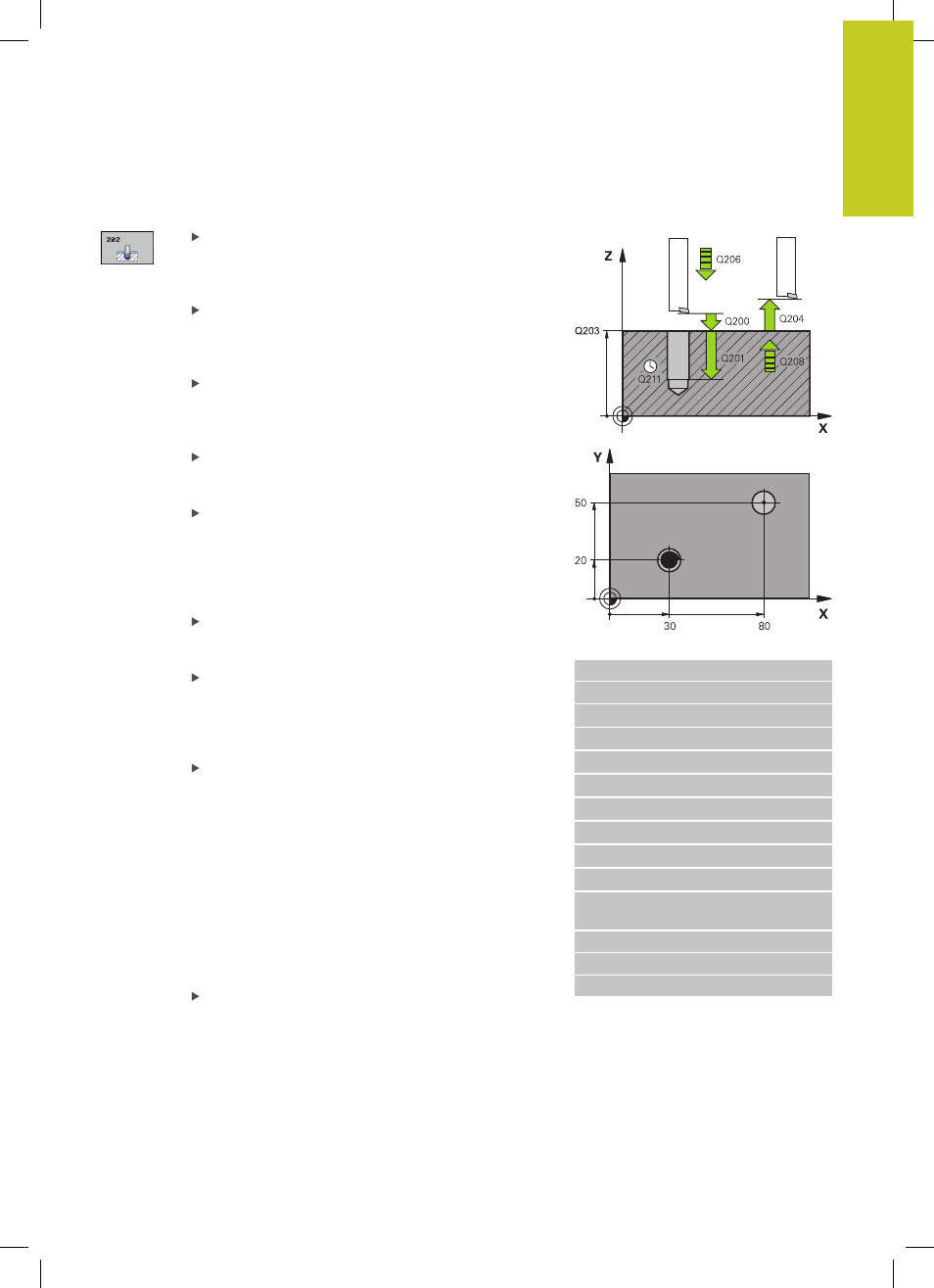

10 L Z+100 R0 FMAX
11 CYCL DEF 202 BARENATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=100 ;AVANZ. INCREMENTO
Q211=0.5 ;TEMPO ATTESA SOTTO
Q208=250 ;AVANZAM. RITORNO
Q203=+20 ;COORD. SUPERFICIE
Q204=100 ;2° DIST. DI SICUREZZA
Q214=1 ;DIREZIONE DISIMPEGNO
Q336=0 ;ANGOLO PER
MANDRINO
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
