ORIGINE SU CERCHIO INTERNO (ciclo 412, DIN/ISO: G412) 15.6
15
TNC 320 | Manuale utente programmazione di cicli | 10/2013
325

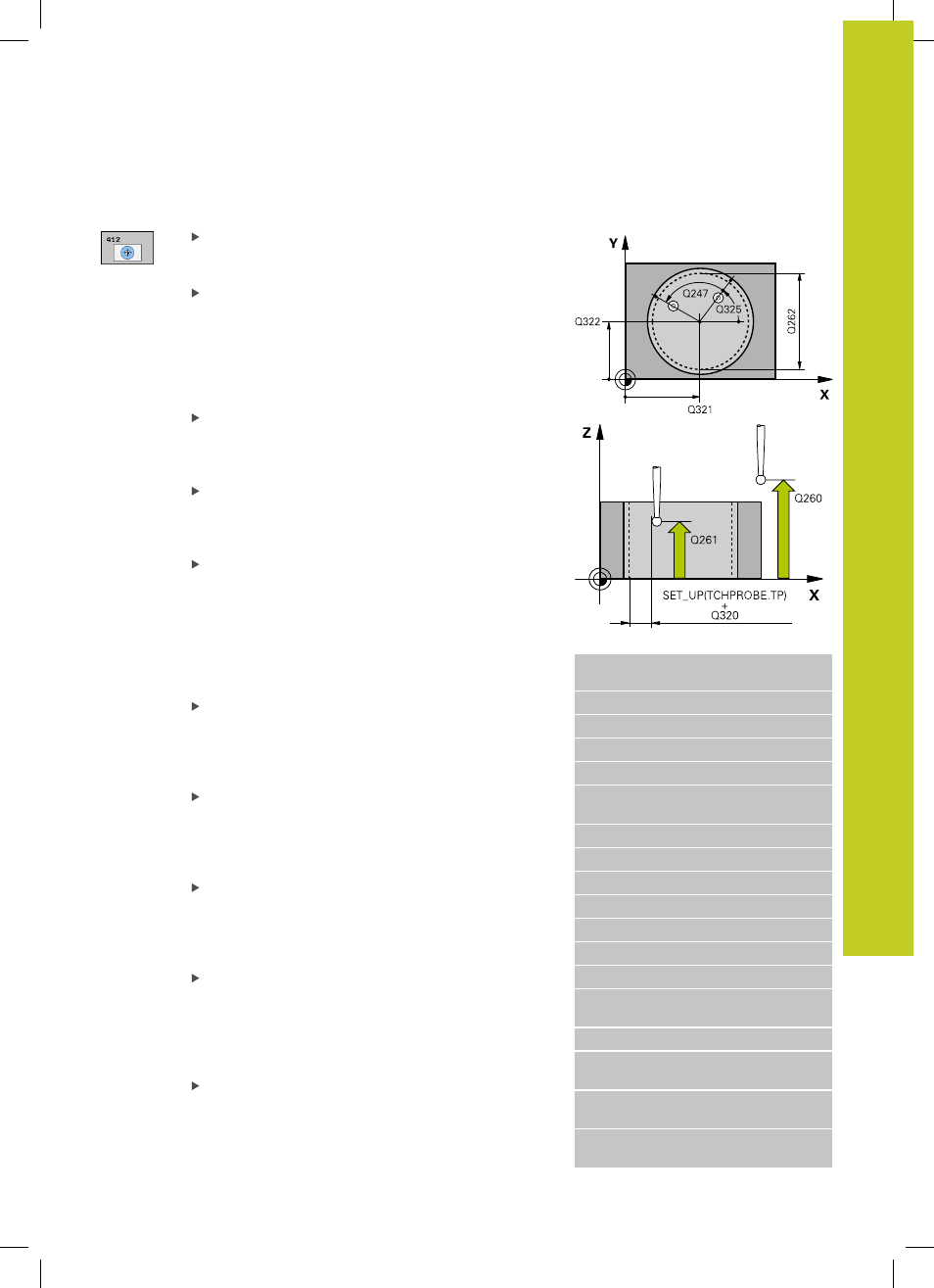

Parametri ciclo
CENTRO 1º ASSE Q321 (in valore assoluto): centro
della tasca nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
CENTRO 2º ASSE Q322 (in valore assoluto): centro
della tasca nell'asse secondario del piano di lavoro.
Programmando Q322 = 0 il TNC allinea il centro
del foro sull'asse Y positivo; programmando Q322
diverso da 0, il TNC allinea il centro del foro sulla
posizione nominale. Campo di immissione da
-99999,9999 a 99999,9999
DIAMETRO NOMINALE Q262: diametro
approssimativo della tasca circolare (del foro).
Introdurre un valore approssimato per difetto.
Campo di immissione da 0 a 99999,9999
ANGOLO DI PARTENZA Q325 (in valore assoluto):
angolo tra l'asse principale del piano di lavoro e il
primo punto da tastare. Campo di immissione da
-360,000 a 360,000
ANGOLO INCREMENTALE Q247 (in valore
incrementale): angolo tra due punti da misurare; il
segno dell'angolo definisce il senso di rotazione (-
= senso orario) con il quale il tastatore si porta sul
successivo punto da misurare. Per la misurazione
di archi di cerchio, programmare un angolo
incrementale inferiore a 90°. Campo di immissione
da -120,000 a 120,000
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
SPOSTARSI A ALT. SICUR. Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0 : spostamento tra i punti da misurare all'altezza di
misura
1 : spostamento tra i punti da misurare all'altezza di
sicurezza
NUMERO ORIGINE NELLA TABELLA Q305: indicare
il numero della tabella origini/tabella Preset nella
quale il TNC deve memorizzare le coordinate del
centro della tasca. Programmando Q305=0, il TNC
imposta l'origine automaticamente al centro della
tasca. Campo di immissione da 0 a 2999
Blocchi NC
5 TCH PROBE 412 RIF. INTERNO
CERCHIO
Q321=+50 ;CENTRO 1º ASSE
Q322=+50 ;CENTRO 2º ASSE
Q262=75 ;DIAMETRO NOMINALE
Q325=+0 ;ANGOLO DI PARTENZA
Q247=+60 ;ANGOLO
INCREMENTALE
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
Q305=12 ;NUMERO SU TABELLA
Q331=+0 ;ORIGINE
Q332=+0 ;ORIGINE
Q303=+1 ;TRASF. VALORE
MISURA
Q381=1 ;TASTATURA ASSE TS
Q382=+85 ;1º COORD. PER ASSE
TS
Q383=+50 ;2º COORD. PER ASSE
TS
Q384=+0 ;3º COORD. PER ASSE
TS
