Cicli di lavorazione: spianatura
10.2 SPIANATURA (ciclo 230, DIN/ISO: G230)
10
224
TNC 320 | Manuale utente programmazione di cicli | 10/2013

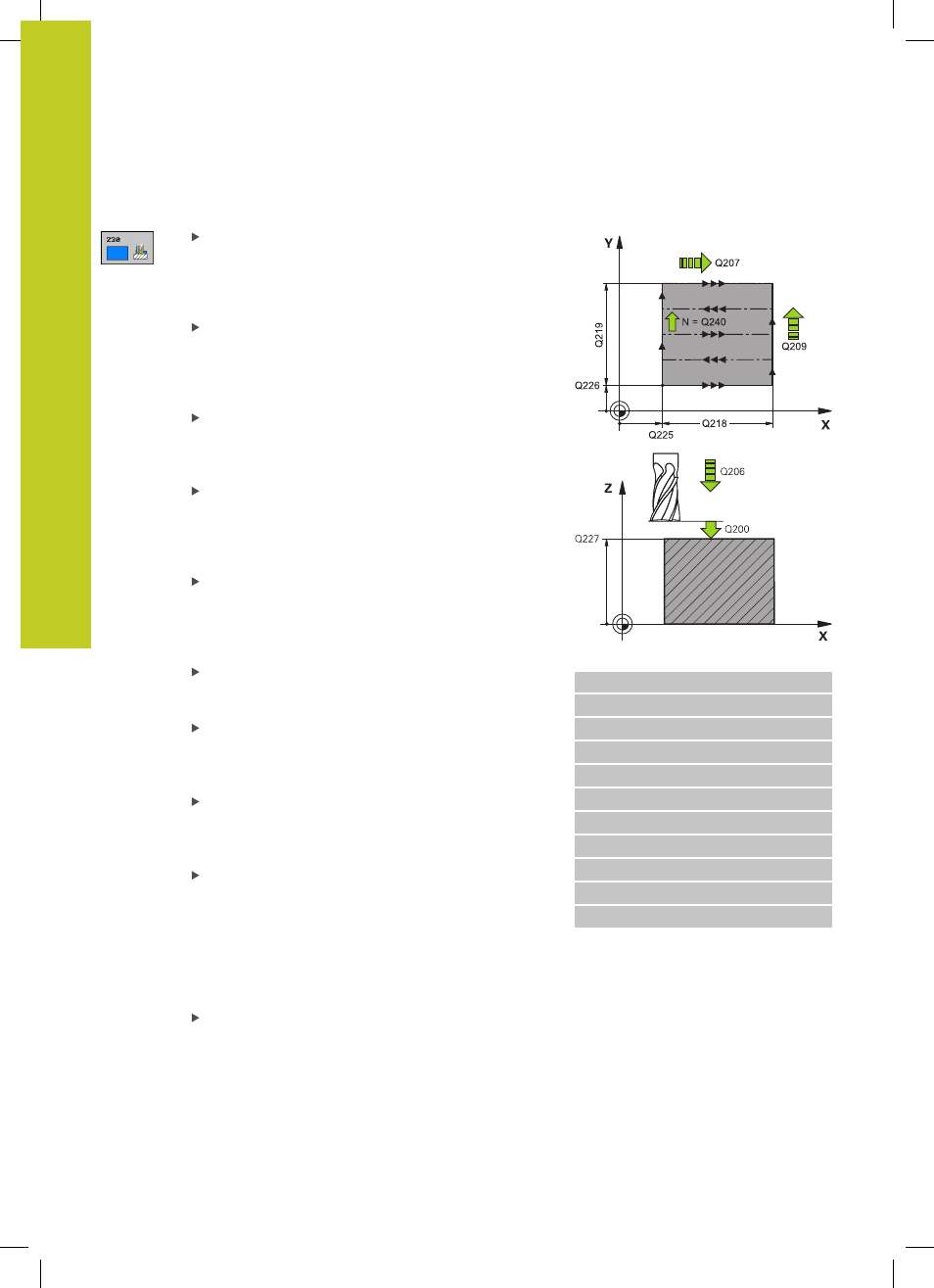

Parametri ciclo
PUNTO DI PARTENZA 1º ASSE Q225 (in valore
assoluto): coordinata del punto di partenza della
superficie da lavorare nell'asse principale del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
PUNTO DI PARTENZA 2º ASSE Q226 (in valore
assoluto): coordinata del punto di partenza della
superficie da lavorare nell'asse secondario del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
PUNTO DI PARTENZA 3º ASSE Q227 (in valore
assoluto): altezza nell'asse del mandrino alla quale
si esegue la spianatura. Campo di immissione da
-99999,9999 a 99999,9999
LUNGHEZZA LATO PRIMARIO Q218 (in valore
incrementale): lunghezza della superficie da spianare
nell'asse principale del piano di lavoro, riferita
al PUNTO DI PARTENZA 1º ASSE. Campo di
immissione da 0 a 99999,9999
LUNGHEZZA LATO SECONDARIO Q219 (in valore
incrementale): lunghezza della superficie da spianare
nell'asse secondario del piano di lavoro, riferita
al PUNTO DI PARTENZA 2º ASSE. Campo di
immissione da 0 a 99999,9999
NUMERO DI PASSATE Q240: numero delle linee in
cui il TNC deve spostare l'utensile nel senso della
larghezza. Campo di immissione da 0 a 99999
AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante il posizionamento
in profondità in mm/min. Campo di immissione da 0
a 99999,999, in alternativa
FAUTO, FU, FZ
AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999 In
alternativa
FAUTO, FU, FZ
AVANZAMENTO DIAGONALE Q209: velocità
dell'utensile nello spostamento alla linea successiva
in mm/min; procedendo trasversalmente nel
materiale, Q209 deve essere inferiore a Q207;
procedendo trasversalmente nello spazio libero,
Q209 può essere maggiore di Q207. Campo di
immissione da 0 a 99999,9999, in alternativa
FAUTO, FU, FZ
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e la
profondità di fresatura per il posizionamento all'inizio
e alla fine del ciclo. Campo di immissione da 0 a
99999,9999
Blocchi NC
71 CYCL DEF 230 SPIANATURA
Q225=+10 ;PUNTO PART. 1° ASSE
Q226=+12 ;PUNTO PART. 2° ASSE
Q227=+2.5 ;PUNTO PART. 3° ASSE
Q218=150 ;LUNGHEZZA 1º LATO
Q219=75 ;LUNGHEZZA 2º LATO
Q240=25 ;NUMERO PASSATE
Q206=150 ;AVANZ. INCREMENTO
Q207=500 ;AVANZAM. FRESATURA
Q209=200 ;AVANZ. DIAGONALE
Q200=2 ;DISTANZA SICUREZZA
