LAMATURA INVERSA (ciclo 204, DIN/ISO: G204) 3.7
3
TNC 320 | Manuale utente programmazione di cicli | 10/2013
75

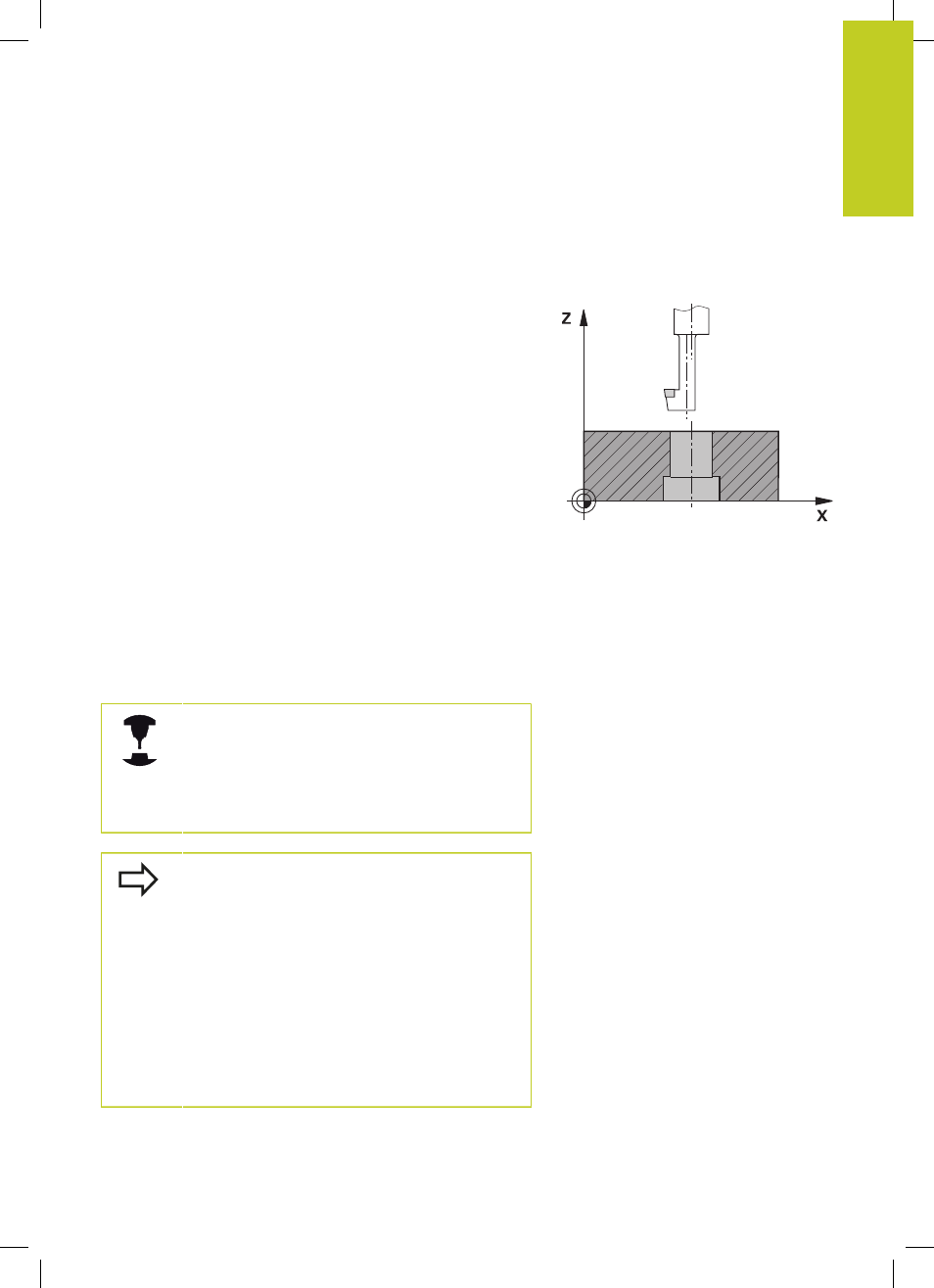

3.7 LAMATURA INVERSA (ciclo 204,
DIN/ISO: G204)
Esecuzione del ciclo
Con questo ciclo si lavorano allargamenti presenti sul lato inferiore
del pezzo.
1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido
FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 Successivamente il TNC orienta il mandrino sulla posizione 0° e
sposta l'utensile della quota di eccentricità
3 Successivamente l'utensile penetra con l'avanzamento di
avvicinamento nel foro pre-eseguito finché il tagliente si trova
alla distanza di sicurezza al di sotto del piano inferiore del pezzo
4 Il TNC riporta ora l'utensile al centro del foro, inserisce il
mandrino ed eventualmente il refrigerante e avanza poi
con l'AVANZAMENTO DI LAVORAZIONE alla profondità
dell'allargamento programmata
5 Se programmato l'utensile sosta sul fondo dell'allargamento,
esce dal foro, esegue un orientamento del mandrino e si sposta
di nuovo per la quota di eccentricità
6 Successivamente il TNC porta l’utensile con l' AVANZAMENTO
DI AVVICINAMENTO alla DISTANZA DI SICUREZZA e da lì, se
programmato, con
FMAX alla 2ª DISTANZA DI SICUREZZA.
Per la programmazione
La macchina e il TNC devono essere predisposti dal
costruttore.
Ciclo utilizzabile solo su macchine con mandrino
controllato.
Il ciclo opera solo con gli utensili di alesatura a taglio
inverso.
Programmare un blocco di posizionamento sul punto
di partenza (centro del foro) nel piano di lavoro con
correzione del raggio
R0.
Il segno del parametro ciclo Profondità definisce
la direzione della lavorazione dell'allargamento.
Attenzione: con segno positivo l'allargamento viene
eseguito in direzione positiva dell'asse del mandrino.
Inserire la lunghezza dell'utensile in modo tale che
non venga quotato il tagliente, ma lo spigolo inferiore
dell'utensile alesatore.
Nel calcolo del punto di partenza dell'allargamento
il TNC tiene conto della lunghezza del tagliente
dell'utensile alesatore e dello spessore del materiale.
