ORIGINE SU SPIGOLO INTERNO (ciclo 415, DIN/ISO: G415) 15.9
15
TNC 320 | Manuale utente programmazione di cicli | 10/2013
337
15.9 ORIGINE SU SPIGOLO INTERNO (ciclo
415, DIN/ISO: G415)
Esecuzione del ciclo
Il ciclo di tastatura 415 rileva il punto di intersezione di due rette e
lo imposta quale origine. In alternativa il TNC può registrare questo
punto di intersezione in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei
cicli di tastatura", Pagina 278) sul primo punto da tastare

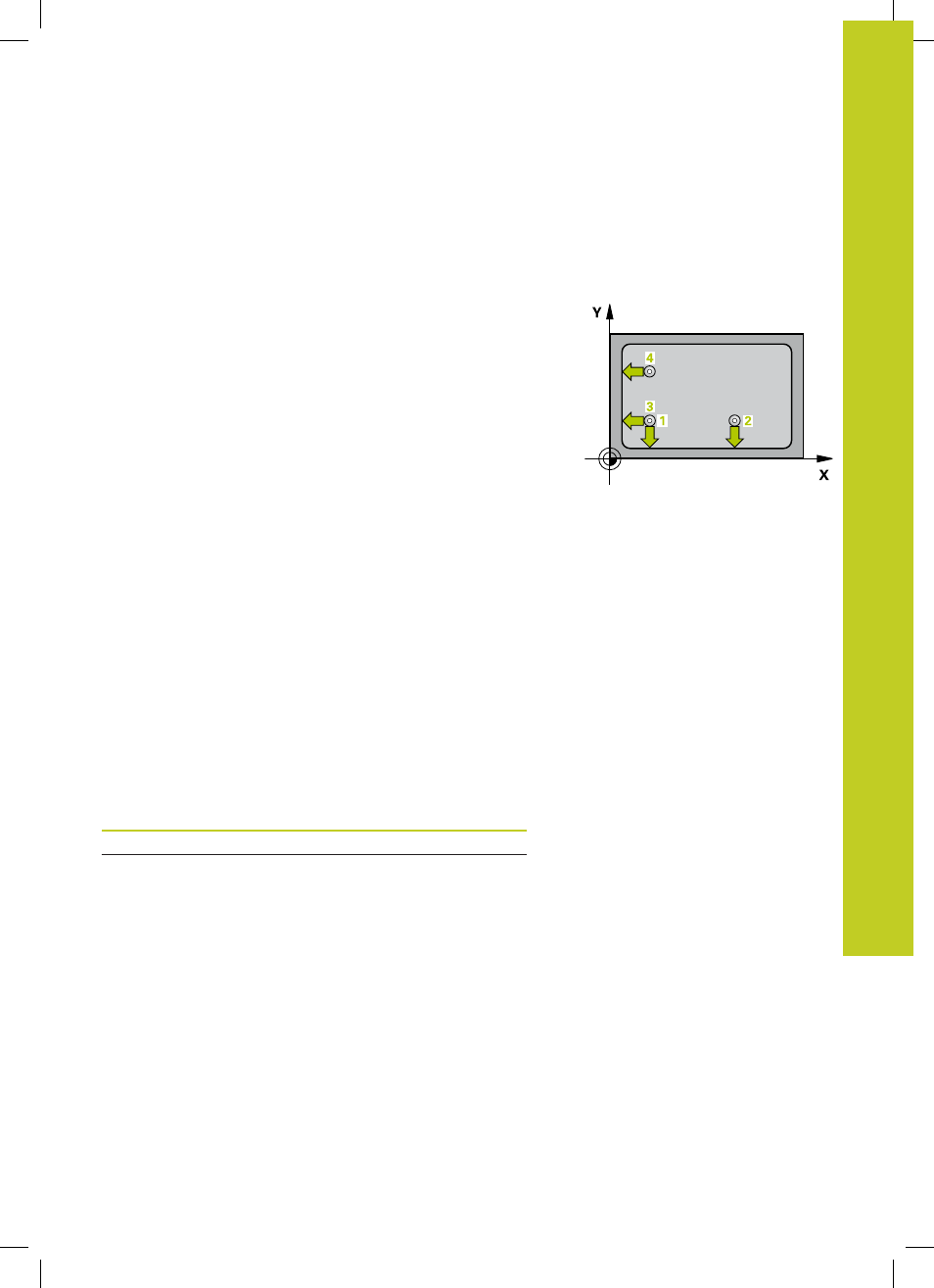

1 (vedere figura in alto a destra), che si definisce nel ciclo.
Contemporaneamente il TNC sposta il tastatore della distanza
di sicurezza in senso opposto alla direzione di spostamento
definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna
F). La direzione di tastatura risulta dal numero
dello SPIGOLO
1 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
2 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto
da tastare 4 eseguendo rispettivamente la terza e la quarta
tastatura
3 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza
ed elabora l'origine determinata in funzione dei parametri
ciclo Q303 e Q305 (vedere "Caratteristiche comuni dei Cicli di
tastatura per l'impostazione dell'origine", Pagina 307) e salva le
coordinate dello spigolo rilevate nei parametri Q presentati di
seguito
4 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
Numero parametro Significato
Q151 Valore reale spigolo asse principale
Q152 Valore reale spigolo asse secondario
