LAMATURA INVERSA (ciclo 204, DIN/ISO: G204) 3.7
3
TNC 320 | Manuale utente programmazione di cicli | 10/2013
77

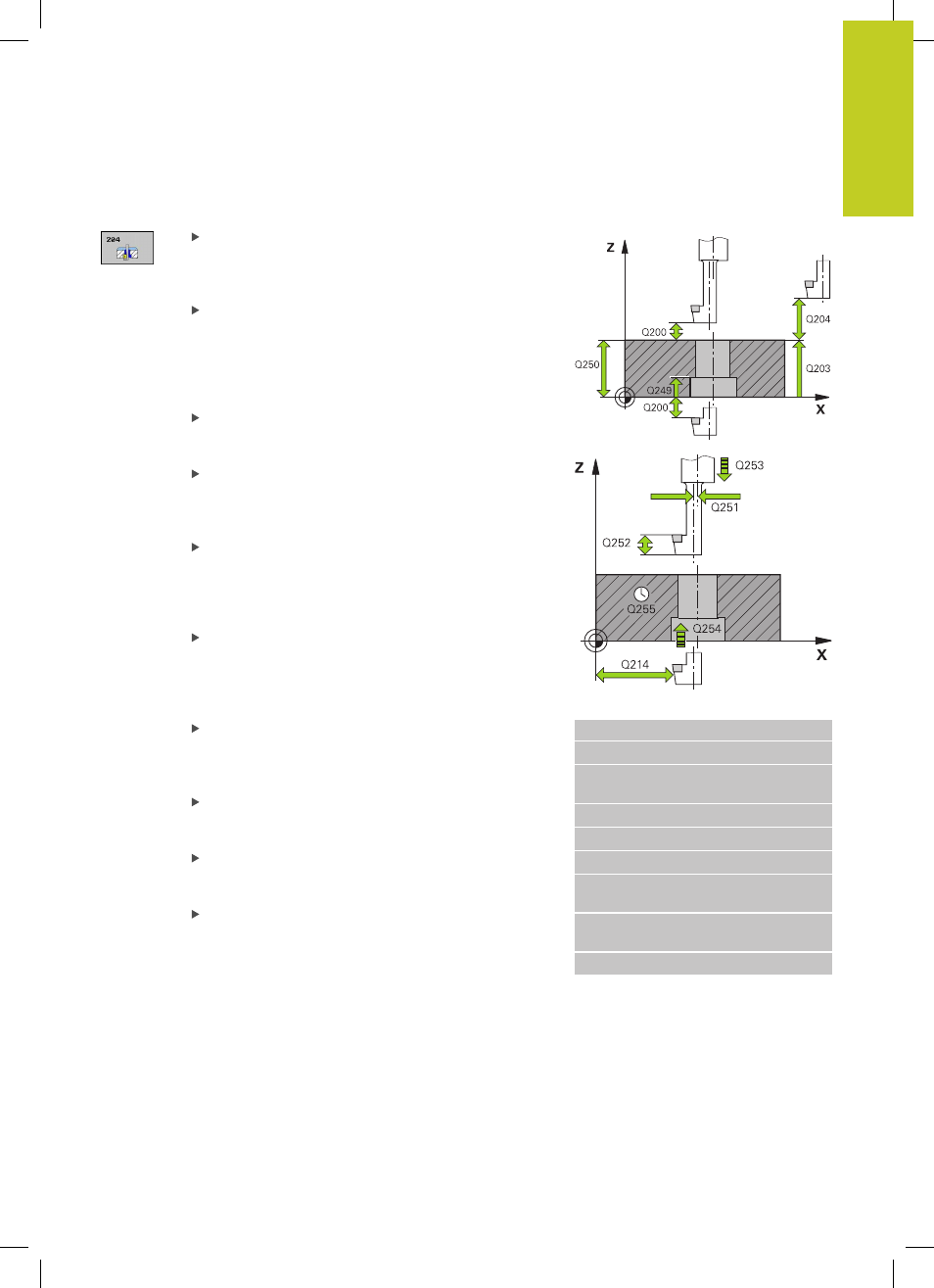

Parametri ciclo
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999
PROFONDITÀ LAVORAZIONE Q249 (in valore
incrementale): distanza tra il piano inferiore del
pezzo e il fondo dell'allargamento. Con il segno
positivo l'allargamento viene eseguito nella
direzione positiva dell'asse del mandrino. Campo di
immissione da -99999,9999 a 99999,9999
SPESSORE MATERIALE Q250 (in valore
incrementale): spessore del pezzo. Campo di
immissione da 0,0001 a 99999,9999
ECCENTRICITÀ Q251 (in valore incrementale):
eccentricità dell'utensile alesatore; da rilevare dalla
scheda tecnica dell'utensile. Campo di immissione
da 0,0001 a 99999,9999
ALTEZZA TAGLIENTE Q252 (in valore incrementale):
distanza tra lo spigolo inferiore dell'utensile
alesatore e il tagliente principale; da rilevare dalla
scheda tecnica dell'utensile. Campo di immissione
da 0,0001 a 99999,9999
AVANZAMENTO DI AVVICINAMENTO Q253:
velocità di spostamento dell'utensile durante la
penetrazione nel pezzo e l'estrazione dal pezzo in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa
FMAX, FAUTO
AVANZAMENTO LAVORAZIONE Q254: velocità di
spostamento dell'utensile durante la svasatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa
FAUTO, FU
TEMPO ATTESA Q255: tempo di sosta in secondi sul
fondo dell'allargamento. Campo di immissione da 0
a 3600,000
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
Blocchi NC
11 CYCL DEF 204 LAMATURA INVERSA
Q200=2 ;DISTANZA SICUREZZA
Q249=+5 ;PROFONDITÀ
LAVORAZIONE
Q250=20 ;SPESSORE MATERIALE
Q251=3.5 ;ECCENTRICITÀ
Q252=15 ;ALTEZZA TAGLIENTE
Q253=750 ;AVANZ.
AVVICINAMENTO
Q254=200 ;AVANZAM.
LAVORAZIONE
Q255=0 ;TEMPO ATTESA
