MISURAZIONE CERCHIO DI FORI (ciclo 430, DIN/ISO: G430) 16.12
16
TNC 320 | Manuale utente programmazione di cicli | 10/2013
393

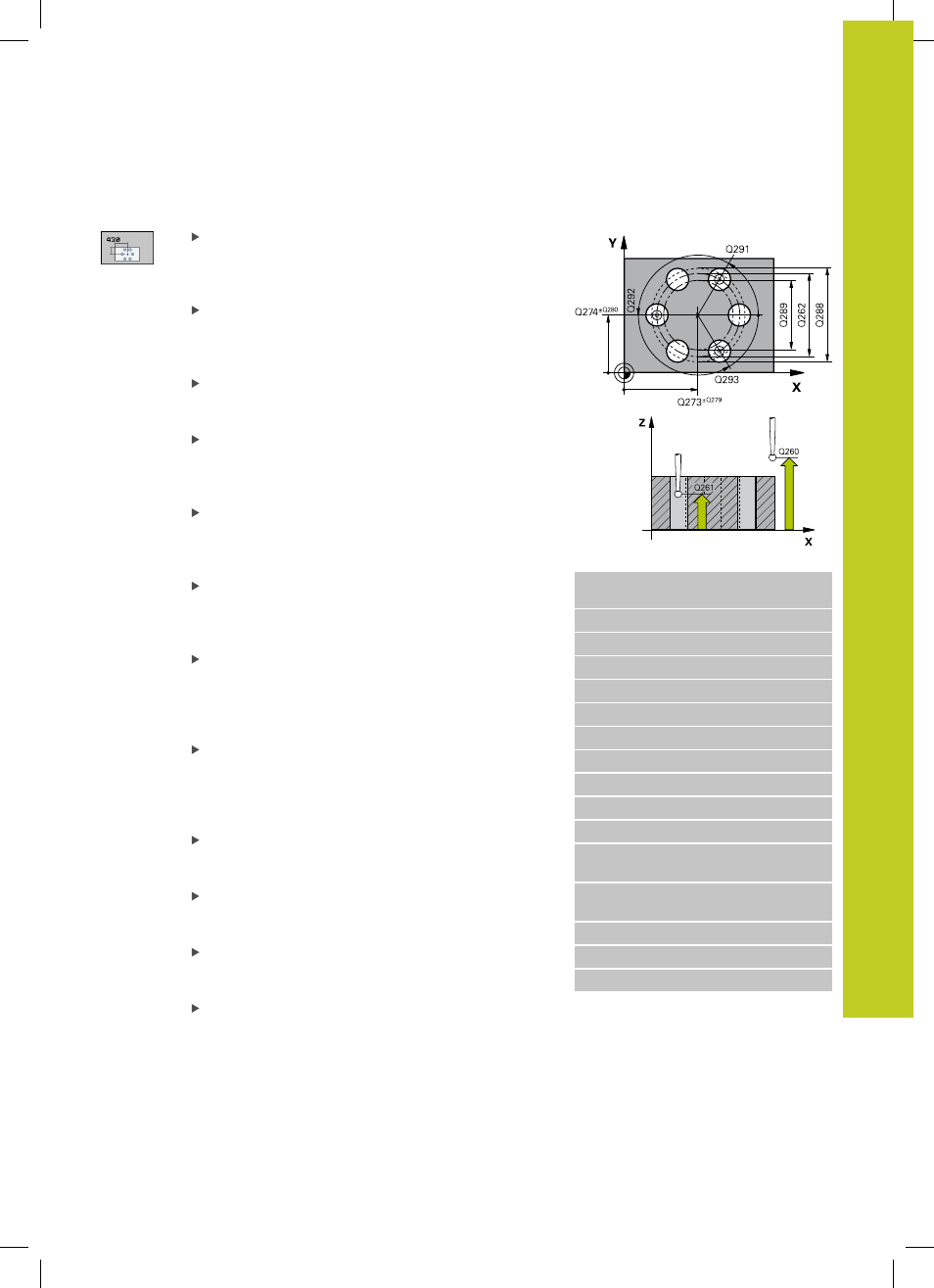

Parametri ciclo
CENTRO 1º ASSE Q273 (in valore assoluto): centro
del cerchio di fori (valore nominale) nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
CENTRO 2º ASSE Q274 (in valore assoluto): centro
del cerchio di fori (valore nominale) nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
DIAMETRO NOMINALE Q262: inserire il diametro
del cerchio di fori. Campo di immissione da 0 a
99999,9999
ANGOLO 1ª FORATURA Q291 (in valore assoluto):
angolo in coordinate polari del centro del primo
foro nel piano di lavoro. Campo di immissione da
-360,0000 a 360,0000
ANGOLO 2ª FORATURA Q292 (in valore assoluto):
angolo in coordinate polari del centro del secondo
foro nel piano di lavoro. Campo di immissione da
-360,0000 a 360,0000
ANGOLO 3ª FORATURA Q293 (in valore assoluto):
angolo in coordinate polari del centro del terzo
foro nel piano di lavoro. Campo di immissione da
-360,0000 a 360,0000
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
LIMITE MASSIMO Q288: diametro massimo
ammesso del cerchio di fori. Campo di immissione
da 0 a 99999,9999
LIMITE MINIMO Q289: diametro minimo ammesso
del cerchio di fori. Campo di immissione da 0 a
99999,9999
TOLLERANZA CENTRO 1º ASSE Q279: scostamento
di posizione ammesso nell'asse principale del piano
di lavoro. Campo di immissione da 0 a 99999,9999
TOLLERANZA CENTRO 2º ASSE Q280: scostamento
di posizione ammesso nell'asse secondario del
piano di lavoro. Campo di immissione da 0 a
99999,9999
Blocchi NC
5 TCH PROBE 430 MIS. CERCHIO DI
FORI
Q273=+50 ;CENTRO 1º ASSE
Q274=+50 ;CENTRO 2º ASSE
Q262=80 ;DIAMETRO NOMINALE
Q291=+0 ;ANGOLO 1ª FORATURA
Q292=+90 ;ANGOLO 2ª FORATURA
Q293=+180 ;ANGOLO 3ª FORATURA
Q261=-5 ;ALTEZZA MISURATA
Q260=+10 ;ALTEZZA DI SICUREZZA
Q288=80.1 ;LIMITE MASSIMO
Q289=79.9 ;LIMITE MINIMO
Q279=0.15 ;TOLLERANZA 1º
CENTRO
Q280=0.15 ;TOLLERANZA 2º
CENTRO
Q281=1 ;PROTOCOLLO DI MIS.
Q309=0 ;STOP PGM SE ERRORE
Q330=0 ;UTENSILE
