Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di
scanalature
5.6 ISOLA RETTANGOLARE (ciclo 256, DIN/ISO: G256)
5
146
TNC 320 | Manuale utente programmazione di cicli | 10/2013
5.6 ISOLA RETTANGOLARE (ciclo 256,
DIN/ISO: G256)
Esecuzione del ciclo
Con il ciclo 256 Isola rettangolare si può lavorare un'isola
rettangolare. Se la quota del pezzo grezzo è maggiore
dell'accostamento laterale massimo possibile, il TNC esegue più
accostamenti laterali fino a raggiungere la quota di finitura.

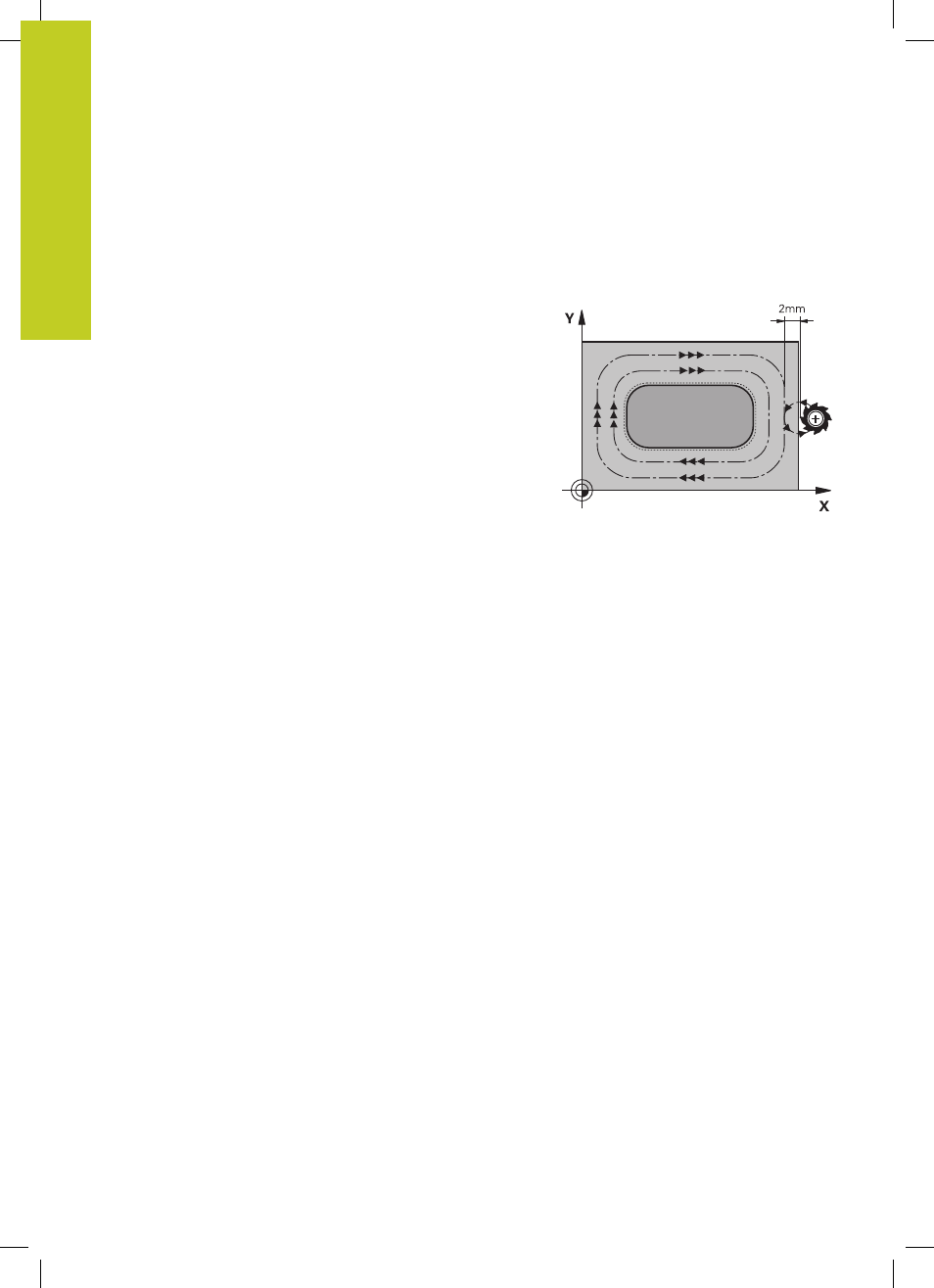

1 L'utensile inizia dalla posizione di partenza del ciclo (centro
isola) sulla posizione di partenza della lavorazione. La posizione
di partenza si definisce con il parametro Q437. La posizione di
partenza dell'impostazione standard (
Q437=0) si trova 2 mm a
destra accanto all'isola grezza
2 Se l'utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC
lo porta in rapido FMAX alla DISTANZA DI SICUREZZA e da lì
con l'AVANZAMENTO INCREMENTO alla prima PROFONDITÀ
INCREMENTO
3 Successivamente l'utensile si posiziona in modo tangenziale al
profilo dell'isola ed esegue una contornatura.
4 Se la quota di finitura non può essere raggiunta con una
contornatura, il TNC posiziona l'utensile lateralmente alla
profondità incremento attuale ed esegue un'altra contornatura.
Il TNC tiene conto della quota del pezzo grezzo, della quota di
finitura e dell'accostamento laterale ammesso. Questi passi si
ripetono fino al raggiungimento della quota di finitura definita.
Se si definisce il punto di partenza in un angolo (Q437 diverso
da 0), il TNC esegue la fresatura a spirale dal punto di partenza
verso l'interno fino alla quota finita
5 Se sono necessari ulteriori accostamenti, l'utensile si stacca
tangenzialmente dal profilo, ritornando al punto di partenza della
lavorazione dell'isola
6 Successivamente il TNC posiziona l'utensile sulla successiva
profondità incremento e lavora l'isola a tale profondità
7 Questa procedura si ripete fino al raggiungimento della
profondità programmata dell'isola
8 Il TNC posiziona l'utensile a fine ciclo esclusivamente nell'asse
utensile all'altezza di sicurezza definita nel ciclo. La posizione
finale non coincide quindi con la posizione di partenza
