FRESATURA FORO (ciclo 208) 3.9
3
TNC 320 | Manuale utente programmazione di cicli | 10/2013
85

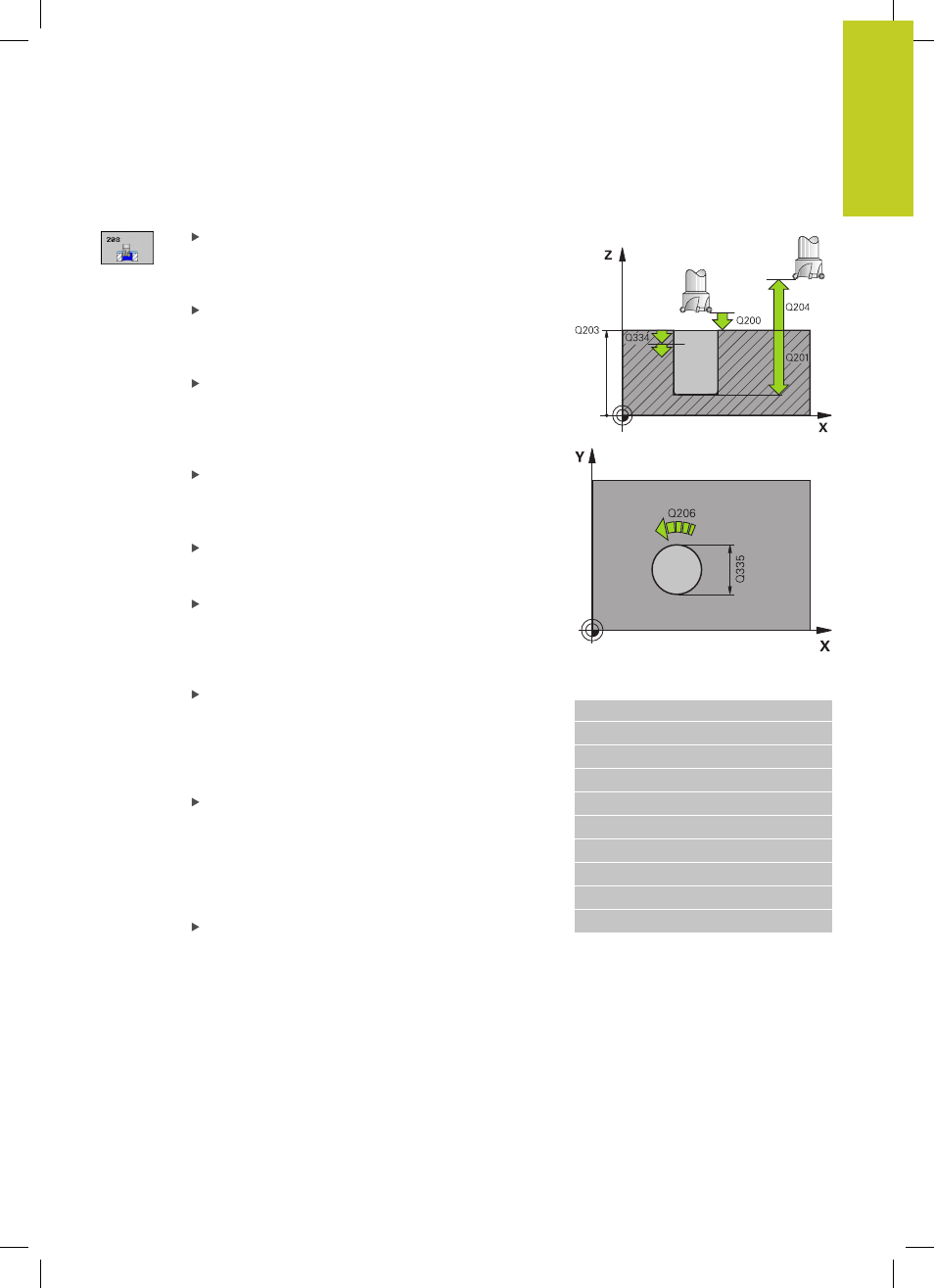

Parametri ciclo
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra lo spigolo inferiore
dell'utensile e la superficie del pezzo. Campo di
immissione da 0 a 99999,9999
PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo del
foro. Campo di immissione da -99999,9999 a
99999,9999
AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la foratura
sulla traiettoria elicoidale in mm/min. Campo di
immissione da 0 a 99999,999, in alternativa
FAUTO,
FU, FZ
INCREMENTO PER GIRO DELL'ELICA Q334 (in valore
incrementale): quota di cui l'utensile viene di volta in
volta avvicinato al giro dell'elica (=360°). Campo di
immissione da 0 a 99999,9999
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
DIAMETRO NOMINALE Q335 (in valore assoluto):
diametro del foro. Se è stato impostato il diametro
nominale uguale al diametro utensile, il TNC
fora senza interpolazione delle linee a spirale
direttamente alla profondità impostata. Campo di
immissione da 0 a 99999,9999
DIAMETRO PREFORATO Q342 (in valore assoluto):
appena si introduce in Q342 un valore maggiore di
0, il TNC non esegue alcun controllo del rapporto
tra il diametro nominale e il diametro dell'utensile.
In tal modo è possibile fresare fori il cui diametro
è maggiore del doppio del diametro dell'utensile.
Campo di immissione da 0 a 99999,9999
MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
Blocchi NC
12 CYCL DEF 208 FRESATURA FORO
Q200=2 ;DISTANZA SICUREZZA
Q201=-80 ;PROFONDITÀ
Q206=150 ;AVANZ. INCREMENTO
Q334=1.5 ;PROF. INCREMENTO
Q203=+100 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
Q335=25 ;DIAMETRO NOMINALE
Q342=0 ;DIAMETRO PREFORATO
Q351=+1 ;MODO FRESATURA
