Cicli di lavorazione: profilo tasca con formula del profilo
9.1 Cicli SL con formula complessa del profilo
9
208
TNC 320 | Manuale utente programmazione di cicli | 10/2013
9.1 Cicli SL con formula complessa del
profilo

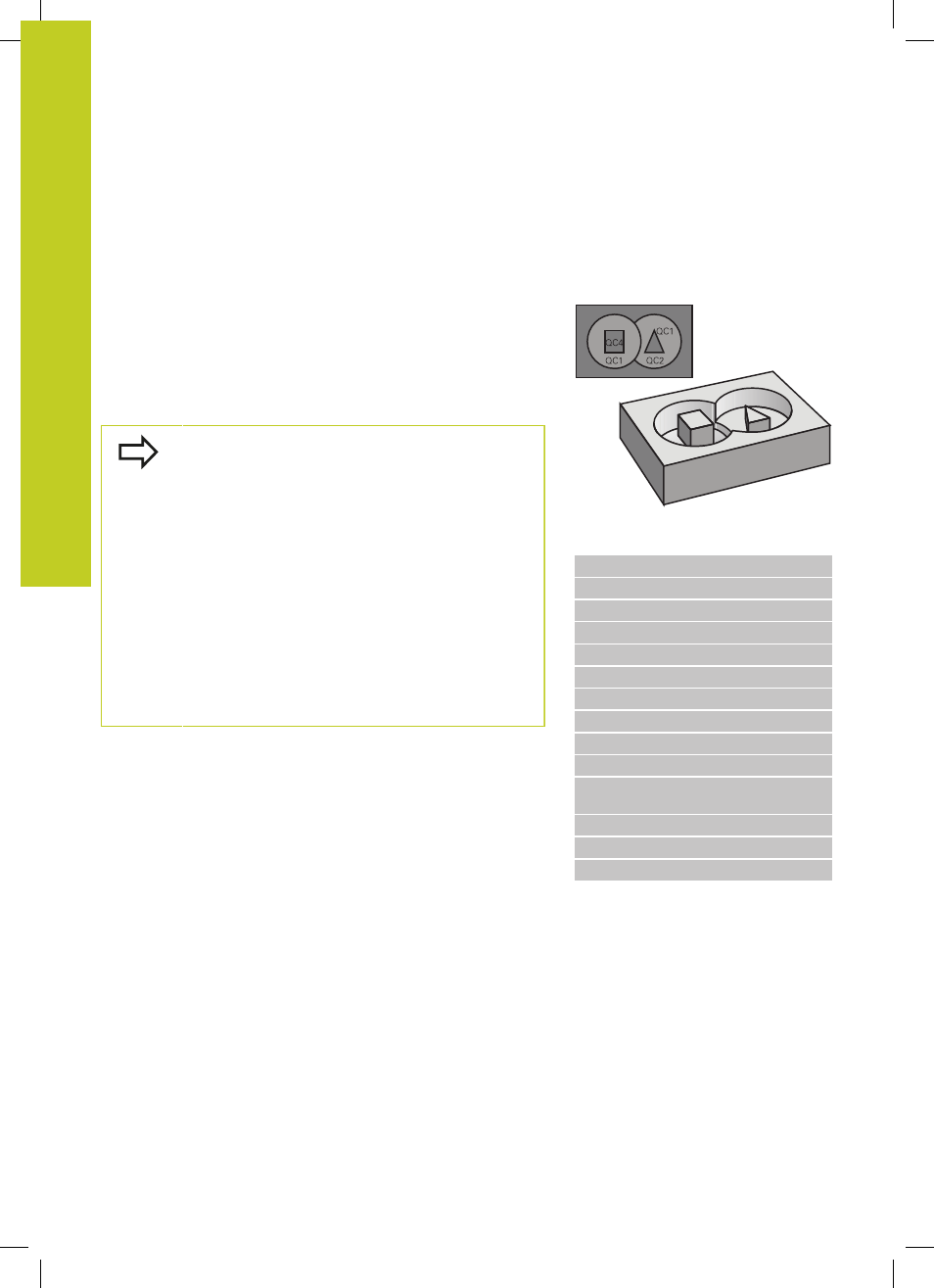

Principi fondamentali
Con i cicli SL e formula del profilo complessa si possono lavorare
profili complessi composti da segmenti di profilo (tasche o isole).
I singoli segmenti di profilo (dati geometrici) vengono inseriti sotto
forma di programmi separati. Pertanto tutti i segmenti di profilo
possono essere riutilizzati a piacimento. Dai segmenti di profilo
selezionati, collegati tra loro per mezzo di una formula del profilo, il
TNC calcola il profilo completo.
La memoria disponibile per un ciclo SL (tutti i
sottoprogrammi di descrizione del profilo) è limitata a
128 profili . Il numero dei possibili elementi di profilo
dipende dal tipo di profilo (profilo interno o esterno) e
dal numero delle descrizioni del profilo ed è al massimo
16384 elementi di profilo.
I cicli SL con formula del profilo presuppongono una
programmazione strutturata e offrono la possibilità
di memorizzare in singoli programmi i profili che si
ripetono costantemente. Attraverso la formula del
profilo si collegano i segmenti di profilo in un profilo
completo e si definisce se si tratta di una tasca o di
un’isola.
La funzione Cicli SL con formula del profilo è distribuita
in più zone del pannello di comando del TNC e serve da
base di partenza per ulteriori sviluppi.
Schema: lavorazione con cicli SL e
formula del profilo complessa
0 BEGIN PGM PROFILO MM
...
5 SEL CONTOUR “MODEL“
6 CYCL DEF 20 DATI PROFILO ...
8 CYCL DEF 22 SVUOTAMENTO ...
9 CYCL CALL
...
12 CYCL DEF 23 FINITURA FONDO ...
13 CYCL CALL
...
16 CYCL DEF 24 FINITURA
LATERALE ...
17 CYCL CALL
63 L Z+250 R0 FMAX M2
64 END PGM PROFILO MM
