Allineamento della posizione inclinata di un pezzo tramite l'asse C
(ciclo 405, DIN/ISO: G405)
14.7
14
TNC 320 | Manuale utente programmazione di cicli | 10/2013
297
14.7 Allineamento della posizione inclinata
di un pezzo tramite l'asse C (ciclo 405,
DIN/ISO: G405)
Esecuzione del ciclo

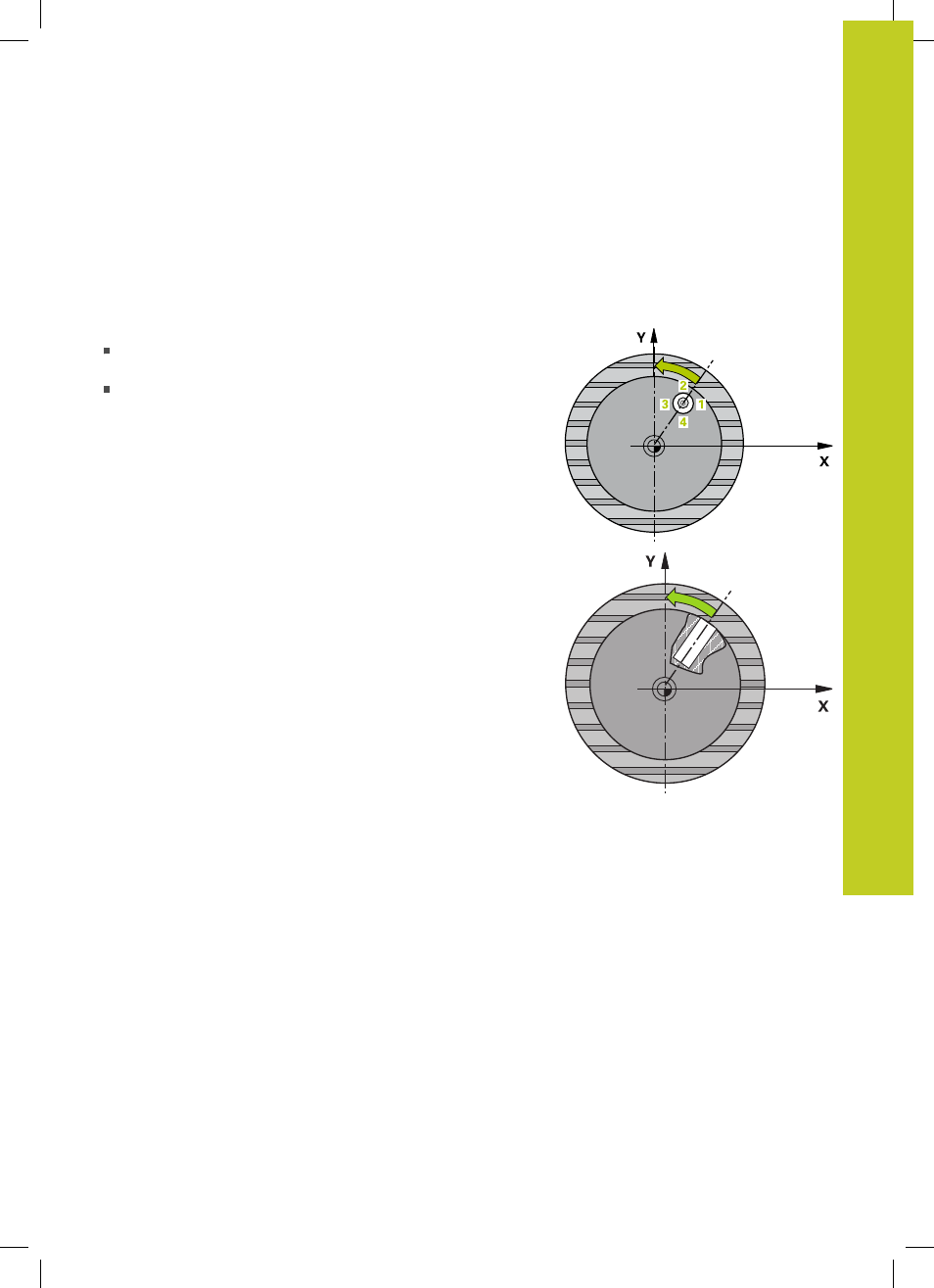

Con il ciclo di tastatura 405 si può determinare
l'offset angolare tra l'asse Y positivo del sistema di coordinate
attivo e il centro di un foro oppure
l'offset angolare tra la posizione nominale e la posizione reale
del centro di un foro
Il TNC compensa l'offset angolare rilevato mediante una rotazione
dell'asse C. Per questa tastatura il pezzo può essere serrato
secondo le esigenze sulla tavola rotante, a condizione che la
coordinata Y del foro risulti positiva. Misurando l'offset angolare
del foro con l'asse Y del tastatore (posizione orizzontale del foro),
potrebbe risultare necessario ripetere il ciclo più volte, in quanto a
causa della strategia di misura, si crea un'imprecisione di circa l'1%
della posizione inclinata.
1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 278) sul punto da tastare 1 . Il TNC calcola
i punti da tastare sulla base dei valori programmati nel ciclo e
della distanza di sicurezza dalla colonna
SET_UP della tabella del
sistema di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento
di tastatura (colonna
F). Il TNC determina la direzione di
tastatura automaticamente in funzione dell'angolo di partenza
programmato
3 Quindi, il tastatore si porta sul successivo punto da tastare 2 ,
su una traiettoria circolare, all'altezza di misura o all'altezza di
sicurezza ed esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto
da tastare 4 eseguendo rispettivamente la terza e la quarta
tastatura e posiziona il tastatore sul centro del foro determinato
5 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
allinea il pezzo mediante rotazione della tavola circolare. Per
questo allineamento il TNC ruota la tavola rotante in modo tale
che il centro del foro si trovi, dopo la compensazione, sia con
asse del tastatore verticale che orizzontale, in direzione dell'asse
Y positivo o sulla posizione nominale del centro del foro. L'offset
angolare determinato è inoltre disponibile nel parametro Q150
