FRESATURA DI FILETTI CON SMUSSO (ciclo 263, DIN/ISO: G263) 4.7
4
TNC 320 | Manuale utente programmazione di cicli | 10/2013
111

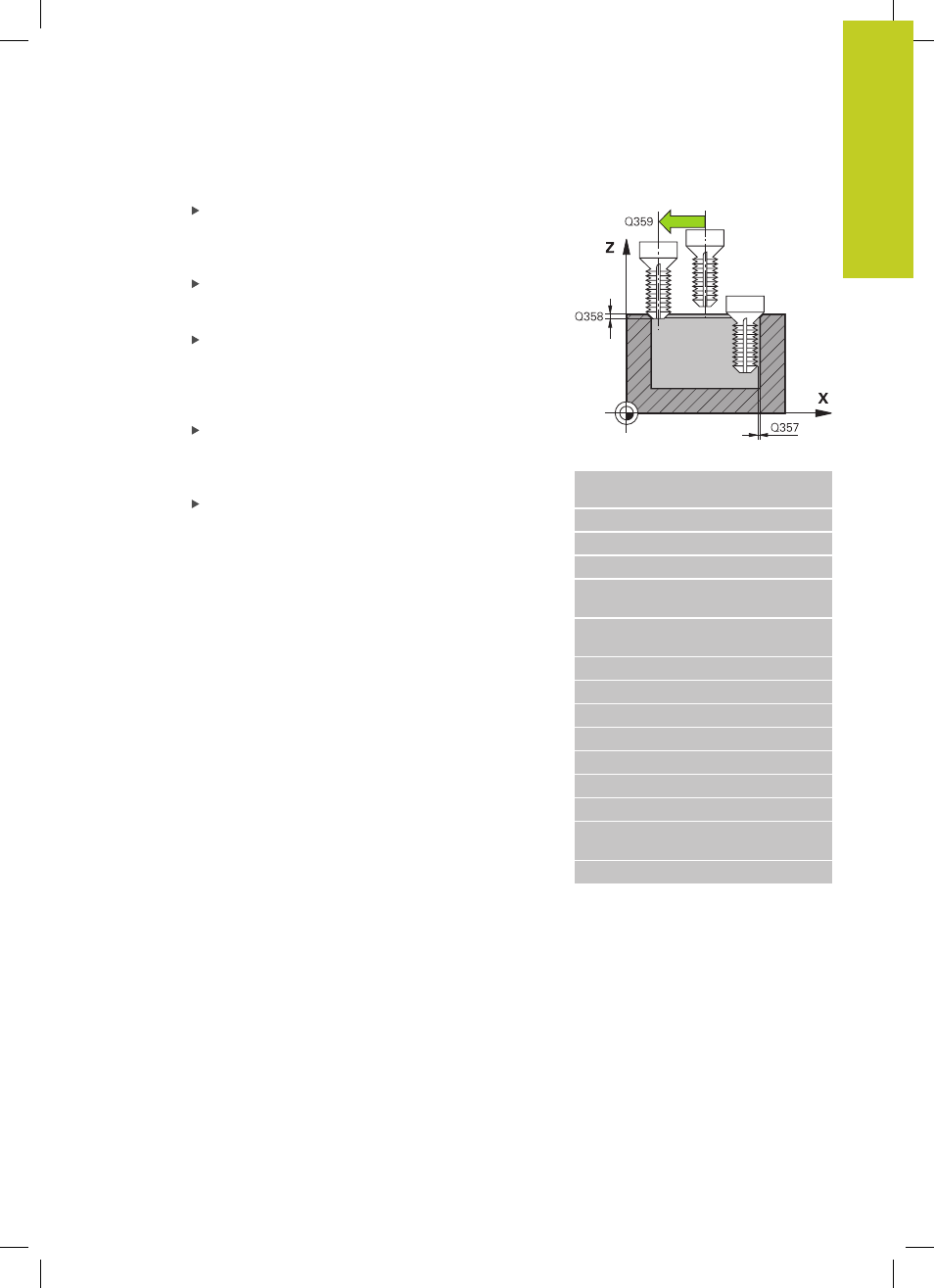

ECCENTRICITÀ PER SMUSSO FRONTALE Q359 (in
valore incrementale): distanza di cui il TNC sposta
il centro dell'utensile rispetto al centro del foro.
Campo di immissione da 0 a 99999,9999
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
AVANZAMENTO LAVORAZIONE Q254: velocità di
spostamento dell'utensile durante la svasatura in
mm/min. Campo di immissione da 0 a 99999,9999
In alternativa
FAUTO, FU
AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999 In
alternativa
FAUTO
Blocchi NC
25 CYCL DEF 263 FRESATURA DI
FILETTI CON SMUSSO
Q335=10 ;DIAMETRO NOMINALE
Q239=+1.5 ;PASSO
Q201=-16 ;PROFONDITÀ FILETTO
Q356=-20 ;PROFONDITÀ DI
SMUSSO
Q253=750 ;AVANZ.
AVVICINAMENTO
Q351=+1 ;MODO FRESATURA
Q200=2 ;DISTANZA SICUREZZA
Q357=0.2 ;DIST. SICUR LATERALE
Q358=+0 ;PROF. FRONT.
Q359=+0 ;ECCENTR. SVASATURA
Q203=+30 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
Q254=150 ;AVANZAM.
LAVORAZIONE
Q207=500 ;AVANZAM. FRESATURA
