ORIGINE SU ASSE SINGOLO (ciclo 419, DIN/ISO: G419) 15.13
15
TNC 320 | Manuale utente programmazione di cicli | 10/2013
353

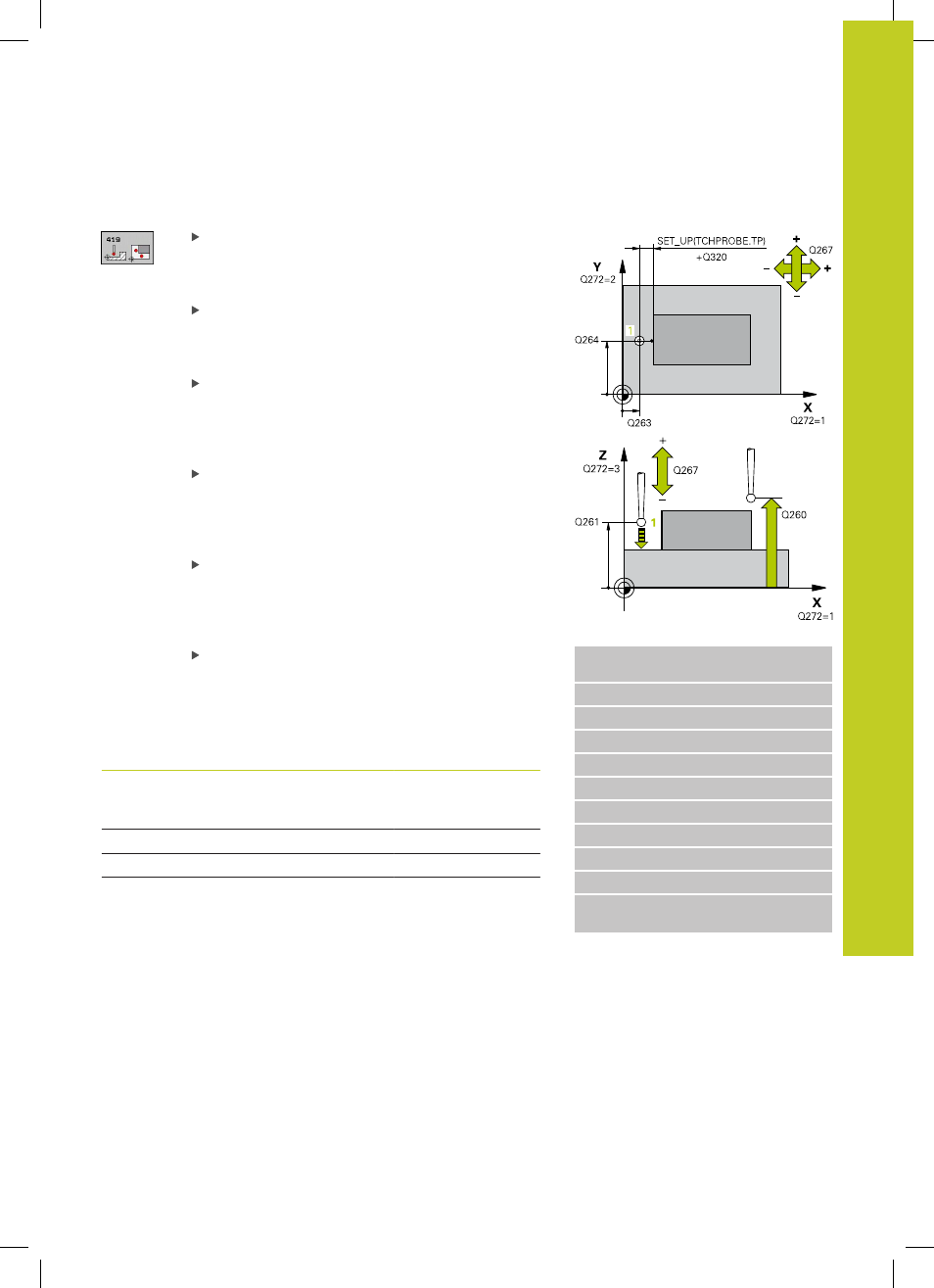

Parametri ciclo
1º PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
1º PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
ASSE MIS. (da 1 a 3: 1=ASSE PRINCIPALE) Q272:
asse in cui deve essere effettuata la misurazione:
1 : asse principale = asse di misura
2 : asse secondario = asse di misura
3 : asse del tastatore = asse di misura
Assegnazione degli assi
Asse tastatore
attivo:
Q272 = 3
Rispettivo asse
principale:
Q272 = 1
Rispettivo asse
secondario:
Q272 = 2
Z X Y
Y Z X
X Y Z
Blocchi NC
5 TCH PROBE 419 ORIGINE ASSE
SINGOLO
Q263=+25 ;1º PUNTO 1º ASSE
Q264=+25 ;1º PUNTO 2º ASSE
Q261=+25 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+50 ;ALTEZZA DI SICUREZZA
Q272=+1 ;ASSE MISURATO
Q267=+1 ;DIREZIONE ATTRAVERS.
Q305=0 ;NUMERO SU TABELLA
Q333=+0 ;ORIGINE
Q303=+1 ;TRASF. VALORE
MISURA
