Cicli: conversioni di coordinate
11.8 FATTORE SCALA ASSE (ciclo 26)
11
248
TNC 320 | Manuale utente programmazione di cicli | 10/2013
11.8 FATTORE SCALA ASSE (ciclo 26)
Attivazione

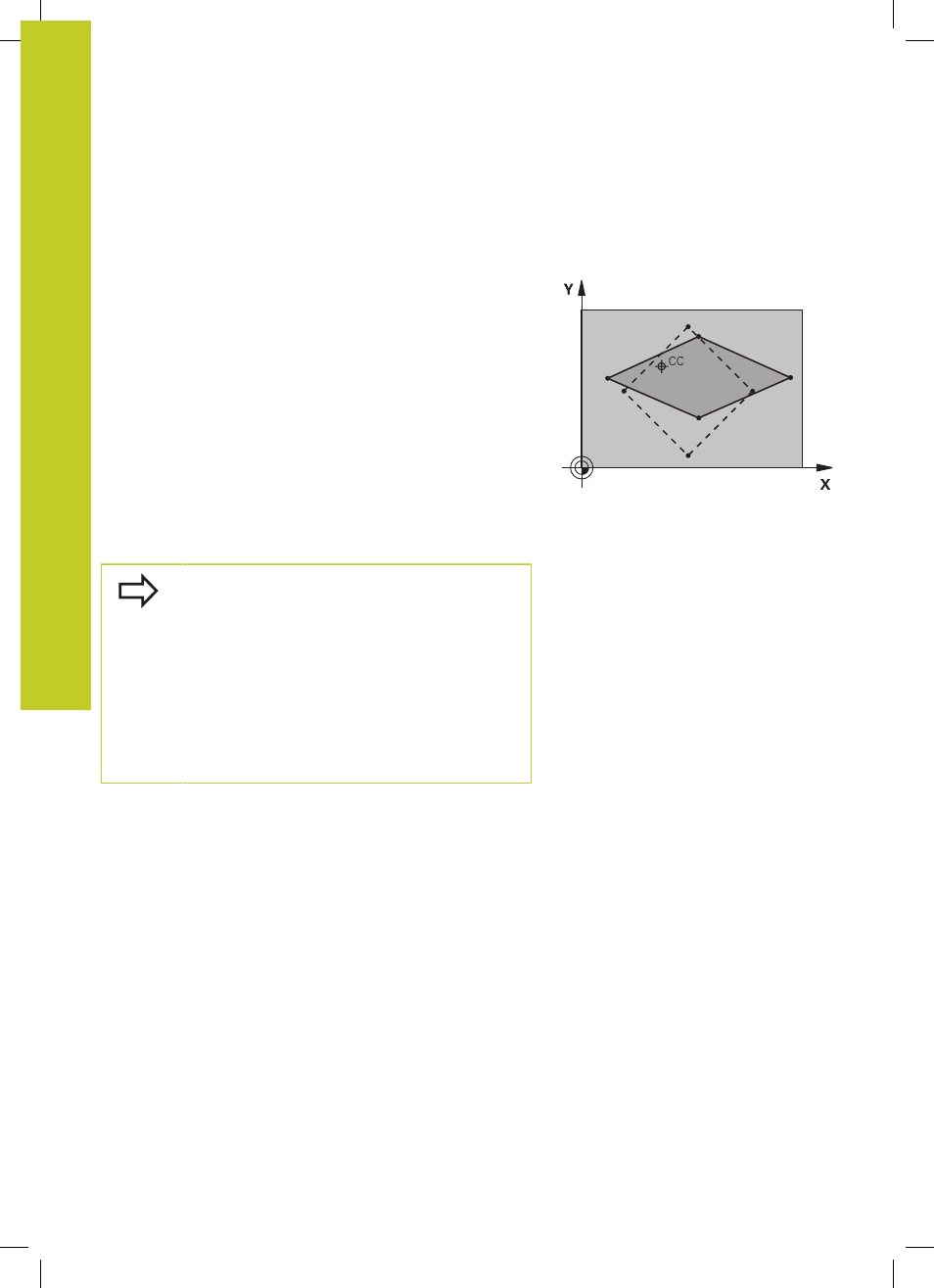

Con il ciclo 26 si può tenere conto di fattori di restringimento e di
maggiorazione specifici per gli assi.
Il FATTORE SCALA è attivo dalla sua definizione nel programma.
Esso è attivo anche nel modo operativo Posizionamento con
immissione manuale. Il TNC visualizza il fattore di scala attivo
nell'indicazione di stato supplementare.
Annullamento
Riprogrammare il ciclo FATTORE SCALA inserendo il fattore 1 per il
relativo asse.
Per la programmazione
Gli assi di coordinate con posizioni per traiettorie
circolari non possono essere allungati o compressi
con fattori di scala differenti.
Per i singoli assi di coordinate è possibile inserire un
fattore di scala individuale.
Inoltre è possibile programmare le coordinate di un
centro valido per tutti i fattori di scala.
Questo permette un allungamento o una
compressione del profilo rispetto al centro, quindi
non necessariamente da e verso l'origine attiva come
nel ciclo 11 FATTORE SCALA.
