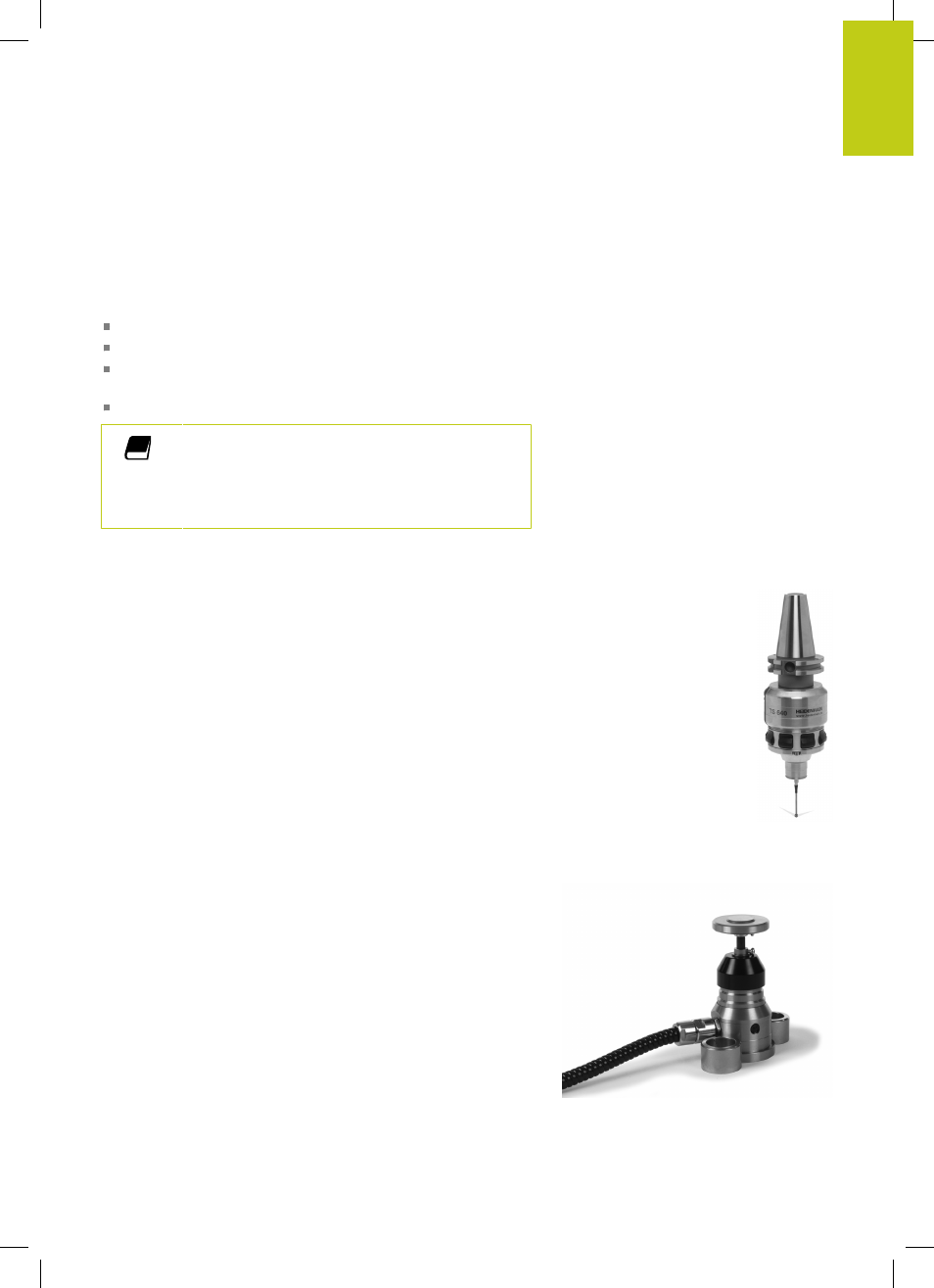

2.8 Accessori: sistemi di tastatura 3D e
volantini elettronici HEIDENHAIN
Sistemi di tastatura 3D
Con i vari sistemi di tastatura 3D HEIDENHAIN si possono:
allineare automaticamente i pezzi
impostare le origini in modo rapido e preciso
eseguire misurazioni sul pezzo durante l'esecuzione del
programma
misurare e controllare gli utensili
Tutte le funzioni dei cicli (cicli di tastatura e cicli
di lavorazione) sono descritte nel manuale utente
Programmazione di cicli. Per richiedere questo
manuale utente rivolgersi eventualmente a
HEIDENHAIN. ID: 892905-xx
Sistemi di tastatura digitali TS 220, TS 440, TS 444, TS 640 e TS
740
Questi sistemi di tastatura sono particolarmente adatti per
l'allineamento automatico dei pezzi, per l'impostazione delle origini
e per le misurazioni sui pezzi. Il TS 220 trasmette i segnali via cavo
e rappresenta una soluzione economica per digitalizzazioni non
frequenti.
Per le macchine dotate di magazzino cambia utensili si addicono in
modo particolare i sistemi di tastatura TS 640 (vedere la figura) o il
più piccolo TS 440 che trasmettono i segnali tramite raggi infrarossi
senza necessità di cavi.
Principio di funzionamento: nei sistemi di tastatura digitali
HEIDENHAIN un sensore ottico, non soggetto ad usura,
registra la deflessione del tastatore. Il segnale generato attiva
la memorizzazione del valore reale della posizione attuale del
tastatore.
Sistema di tastatura utensile TT 140 per la misurazione degli
utensili
Il TT 140 è un sistema di tastatura digitale 3D per la misurazione
e il controllo di utensili. Il TNC mette a disposizione 3 cicli che
consentono di determinare il raggio e la lunghezza dell'utensile
con mandrino fisso o rotante. Grazie alla sua esecuzione robusta
e all'elevato grado di protezione, il TT 140 risulta insensibile al
contatto con refrigeranti e trucioli. Il segnale viene generato da
un sensore ottico, immune all'usura, caratterizzato da un'elevata
affidabilità.
