Movimenti traiettoria – Coordinate polari 6.5
6
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
243

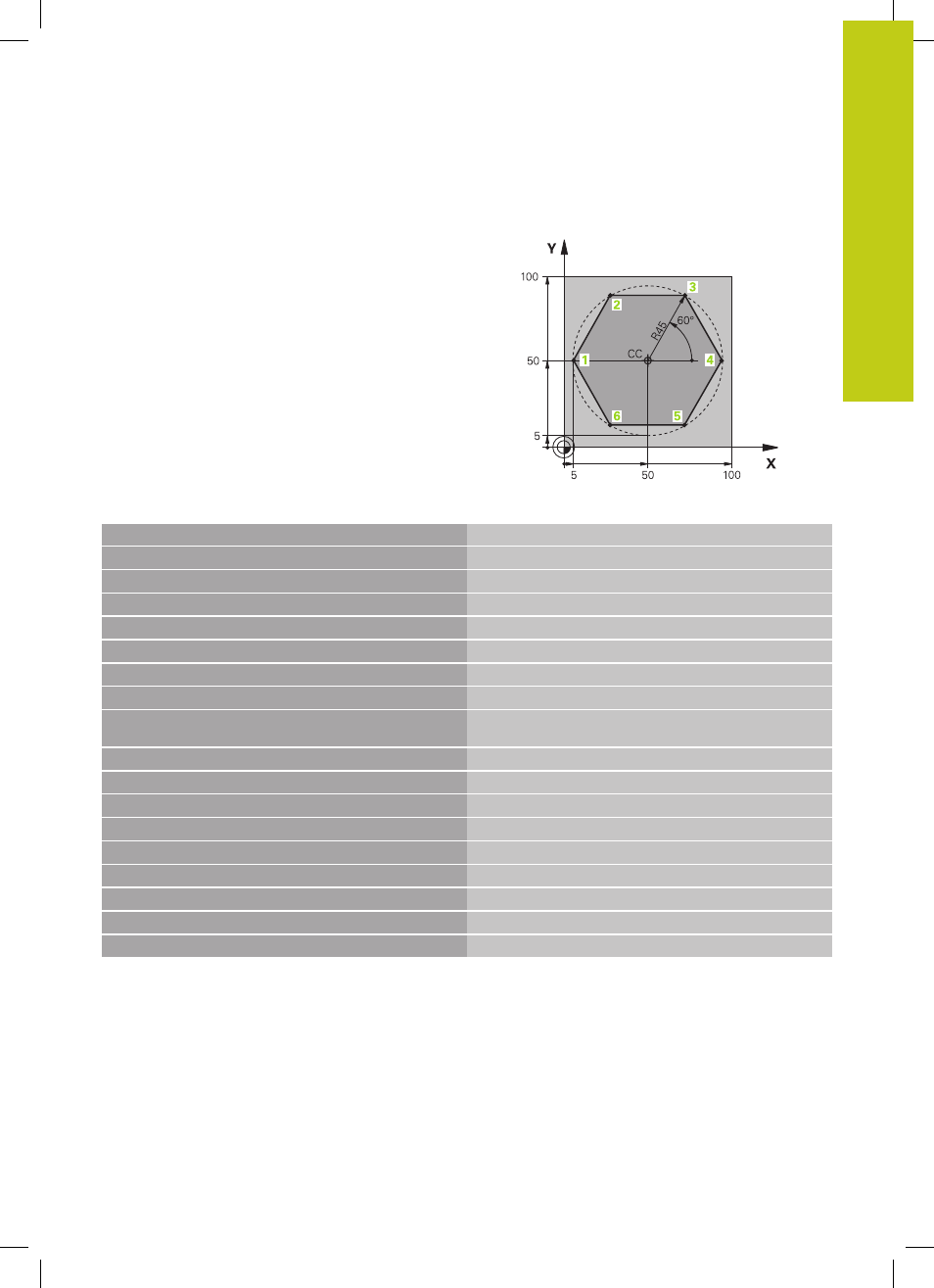

Esempio: traiettoria lineare in coordinate polari
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Chiamata utensile
4 CC X+50 Y+50 Definizione origine per le coordinate polari
5 L Z+250 R0 FMAX
Disimpegno utensile
6 LP PR+60 PA+180 R0 FMAX
Preposizionamento utensile
7 L Z-5 R0 F1000 M3 Posizionamento alla profondità di lavorazione
8 APPR PLCT PR+45 PA+180 R5 RL F250 Avvicinamento al punto 1 del profilo su un cerchio con
raccordo tangenziale
9 LP PA+120
Posizionamento sul punto 2
10 LP PA+60
Posizionamento sul punto 3
11 LP PA+0 Posizionamento sul punto 4
12 LP PA-60 Posizionamento sul punto 5
13 LP PA-120 Posizionamento sul punto 6
14 LP PA+180 Posizionamento sul punto 1
15 DEP PLCT PR+60 PA+180 R5 F1000
Distacco dal profilo su un cerchio con raccordo tangenziale
16 L Z+250 R0 FMAX M2
Disimpegno utensile, fine programma
17 END PGM LINEARPO MM
