Generalità relative alle funzioni di traiettoria 6.2
6
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
213

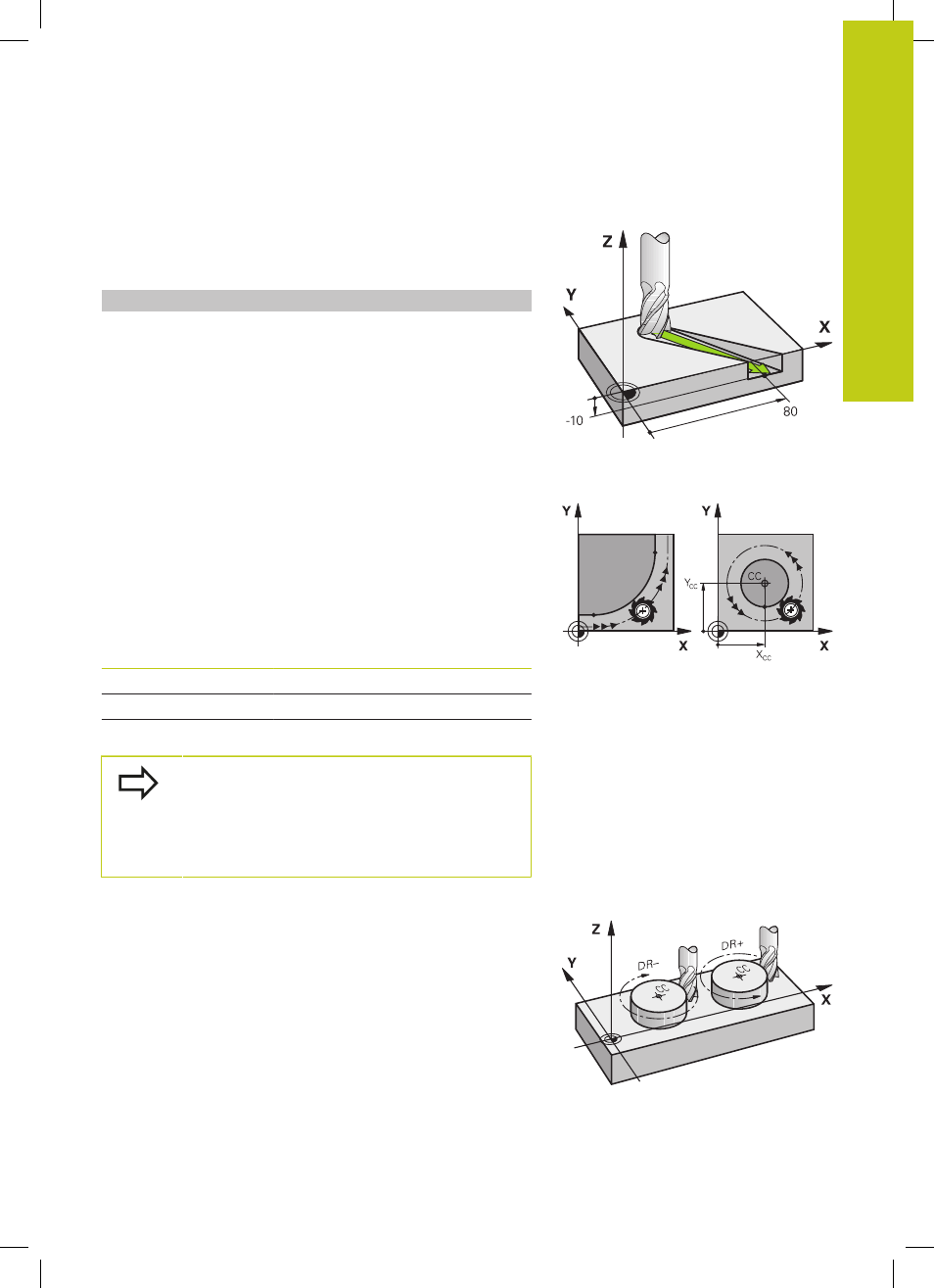

Movimento tridimensionale
Il blocco di programma contiene tre dati di coordinate: il TNC
sposta l'utensile nello spazio sulla posizione programmata.
Esempio
L X+80 Y+0 Z-10
Cerchi e archi di cerchio
Per i movimenti circolari il TNC sposta contemporaneamente due
assi della macchina: l'utensile si muove rispetto al pezzo su una
traiettoria circolare. Per i movimenti circolari si può inserire il centro
del cerchio
CC.
Con le funzioni traiettoria per archi di cerchio si programmano cerchi
nei piani principali. Il piano principale deve essere definito alla
chiamata utensile
TOOL CALL mediante determinazione dell'asse
del mandrino:
Asse del mandrino Piano principale
Z XY, anche UV, XV, UY
Y ZX, anche WU, ZU, WX
X YZ, anche VW, YW, VZ
Cerchi che non sono paralleli al piano principale,
vengono programmati anche con la funzione
"Rotazione piano di lavoro" (vedere manuale
utente Programmazione di cicli, ciclo 19, PIANO
DI LAVORO) o con parametri Q (vedere "Principi e
funzioni", Pagina 304).
Senso di rotazione DR nei movimenti circolari
Per i movimenti circolari senza raccordo tangenziale con gli altri
elementi di profilo si inserisce il senso di rotazione come segue:
Rotazione in senso orario: DR-
Rotazione in senso antiorario: DR+
