Convertitore DXF (opzione #42)
7.3
7
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
267

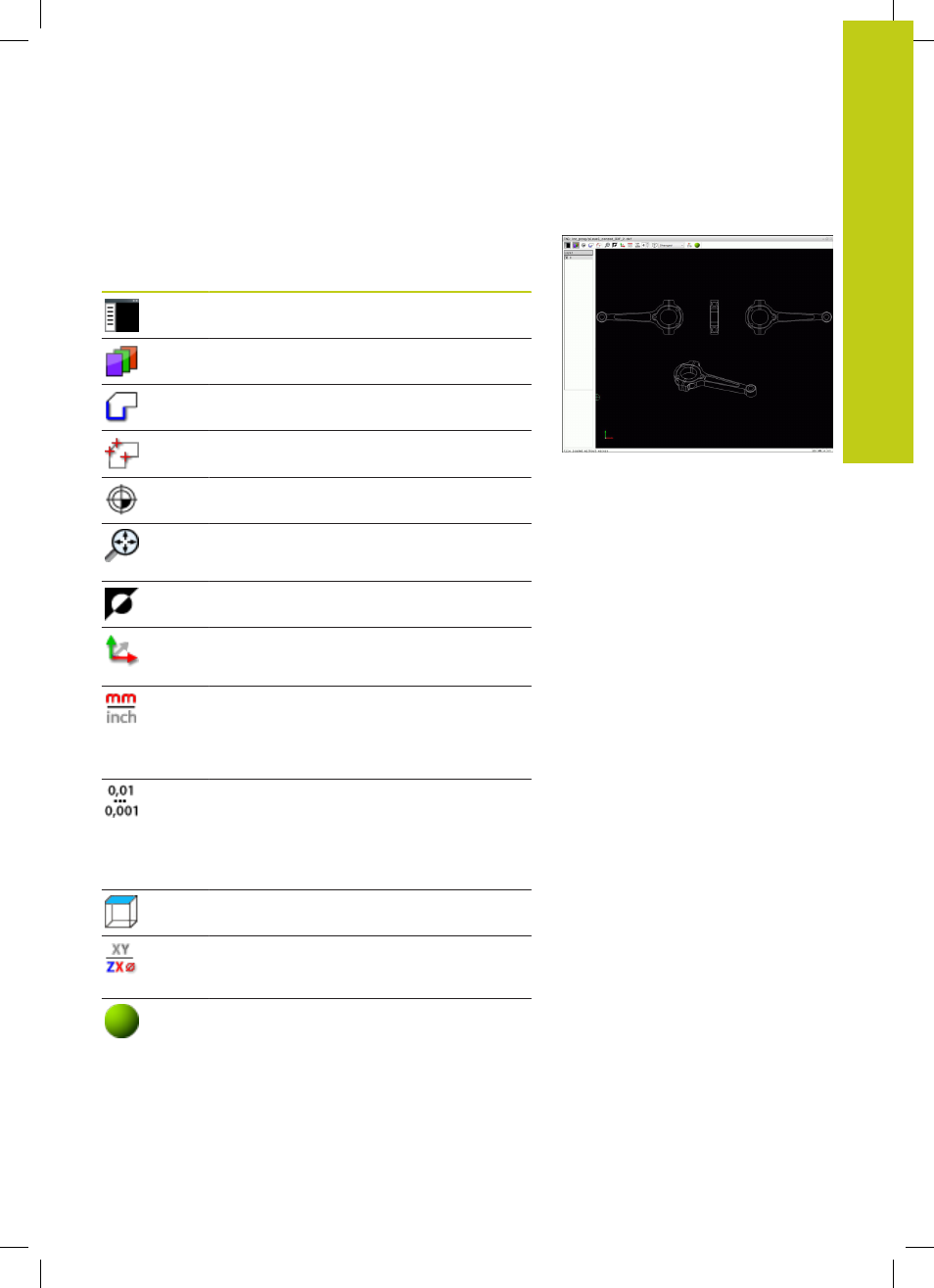

Impostazioni base
Le impostazioni base elencate di seguito si selezionano tramite le
icone della barra di intestazione.
Icona
Impostazione
Visualizzazione o mascheramento della finestra
con lista per ingrandire la finestra grafica
Visualizzazione dei diversi layer
Selezione del profilo
Selezione delle posizioni di foratura
Definizione origine
Impostazione dello zoom alla massima
rappresentazione possibile della grafica
completa
Commutazione del colore di background (nero
o bianco)
Commutazione tra modalità 2D e modalità 3D.
La modalità attiva è evidenziata con relativo
colore.
Impostazione dell'unità di misura mm o inch
del file. Il TNC emette in questa unità di misura
anche il programma di profilo o le posizioni di
lavorazione La modalità attiva è evidenziata in
rosso.
Impostazione della risoluzione: la risoluzione
definisce il numero di cifre decimali con cui il
TNC deve generare il programma del profilo.
Impostazione base: 4 cifre decimali per unità
di misura in
mm e 5 cifre decimali per unità di
misura in
inch
Commutazione tra diverse prospettive del
disegno ad es.
Alto
Selezione profilo per lavorazione di tornitura. La
modalità attiva è evidenziata con relativo colore
(opzione #50)
Attivazione del modello a linee di un disegno
3D
