Programmazione: programmazione di profili
6.6 Movimenti traiettoria – Programmazione libera dei profili FK
6
254
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015

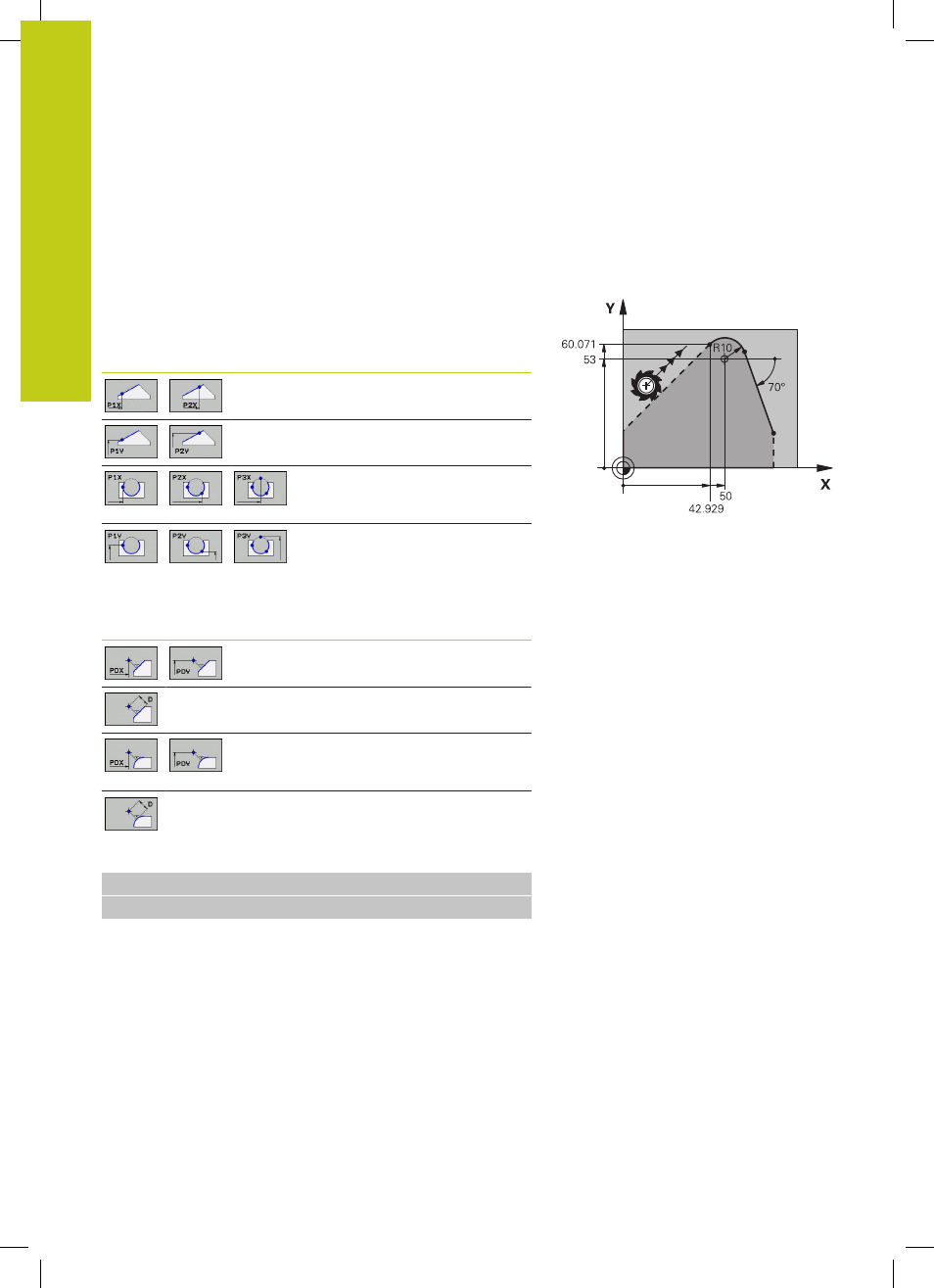

Punti ausiliari
Sia per le rette libere che per le traiettorie circolari libere si possono
inserire coordinate per punti ausiliari sul o accanto al profilo.
Punti ausiliari su un profilo
I punti ausiliari si trovano direttamente sulla retta o sul
prolungamento teorico della retta o direttamente sulla traiettoria
circolare.
Softkey Dati noti
Coordinata X di un punto ausiliario
P1 oppure P2 di una retta
Coordinata Y di un punto ausiliario
P1 oppure P2 di una retta
Coordinata X di un punto
ausiliario P1, P2 oppure P3 di una
traiettoria circolare
Coordinata Y di un punto
ausiliario P1, P2 oppure P3 di una
traiettoria circolare
Punti ausiliari accanto ad un profilo
Softkey Dati noti
Coordinate X e Y del punto ausil.
in vicinanza di una retta
Distanza del punto ausiliario dalla
retta
Coordinate X e Y del punto
ausiliario accanto ad una
traiettoria circolare
Distanza del punto ausiliario dalla
traiettoria circolare
Blocchi esemplificativi NC
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
