Fresatura inclinata nel piano ruotato (opzione #9) 12.3
12
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
467
12.3 Fresatura inclinata nel piano ruotato
(opzione #9)
Funzione
In collegamento con le nuove funzioni
PLANE e M128, si può
eseguire la fresatura inclinata in un piano di lavoro ruotato. A
questo scopo si dispone di due definizioni possibili:
Fresatura inclinata con spostamento incrementale di un asse
rotativo
Fresatura inclinata mediante vettori normali
La fresatura inclinata nel piano ruotato funziona
solo con frese a raggio frontale. Con teste/tavole
rotanti a 45° l'angolo di inclinazione può anche essere
definito come angolo solido. Utilizzare in questi
casi
FUNCTION TCPM, vedere "FUNCTION TCPM
(opzione #9)", Pagina 477.

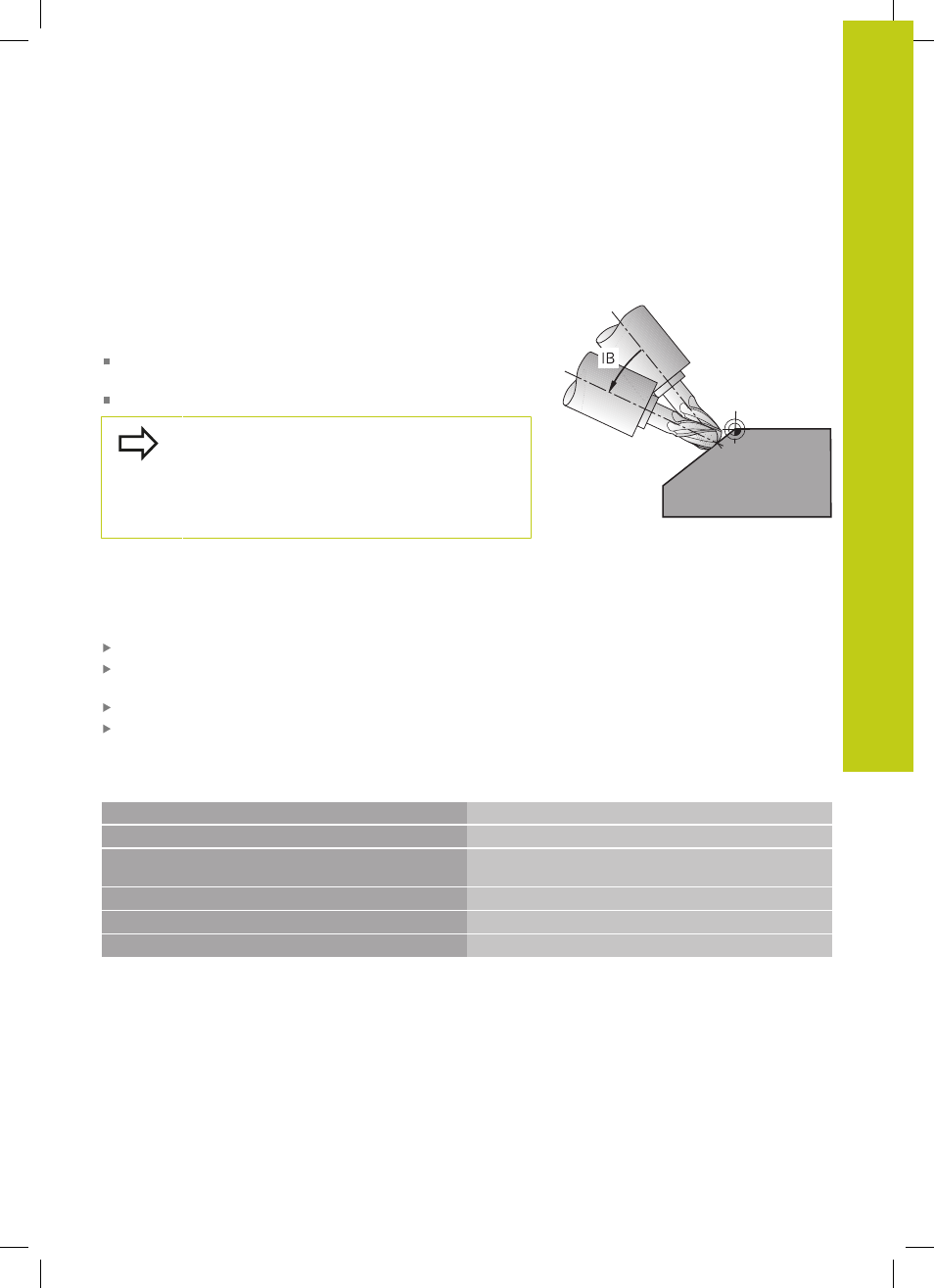

Fresatura inclinata con spostamento incrementale di
un asse rotativo
Disimpegno utensile
Definizione di una qualsiasi funzione PLANE, fare attenzione al
comportamento nel posizionamento
Attivazione della funzione M128
Mediante un blocco lineare definizione incrementale dello
spostamento sull’angolo di inclinazione desiderato nell’asse
corrispondente
Blocchi esemplificativi NC
...
12 L Z+50 R0 FMAX
Posizionamento ad altezza di sicurezza
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50
F1000
Definizione e attivazione della funzione PLANE
14 M128 Attivazione della funzione M128
15 L IB-17 F1000 Impostazione dell’angolo di inclinazione
... Definizione della lavorazione nel piano ruotato
